4.2.2 Marquage du centre de gravité de l’onduleur
Le centre de gravité de l’onduleur ne se situe pas au milieu de l’onduleur. Tenez-en compte lors du transport de
l’onduleur. Le centre de gravité de l’onduleur est indiqué sur l’emballage et sur le boîtier par le symbole
correspondant.
Figure 3 : Symbole du centre de gravité
4.2.3 Préparation du montage
4.2.3.1 Perçage des trous de montage dans la surface de pose
L’onduleur doit être fixé à l’aide de six vis. Pour cela, le socle comprend des trous de montage pour l’ancrage sur la
surface de pose ou le socle.

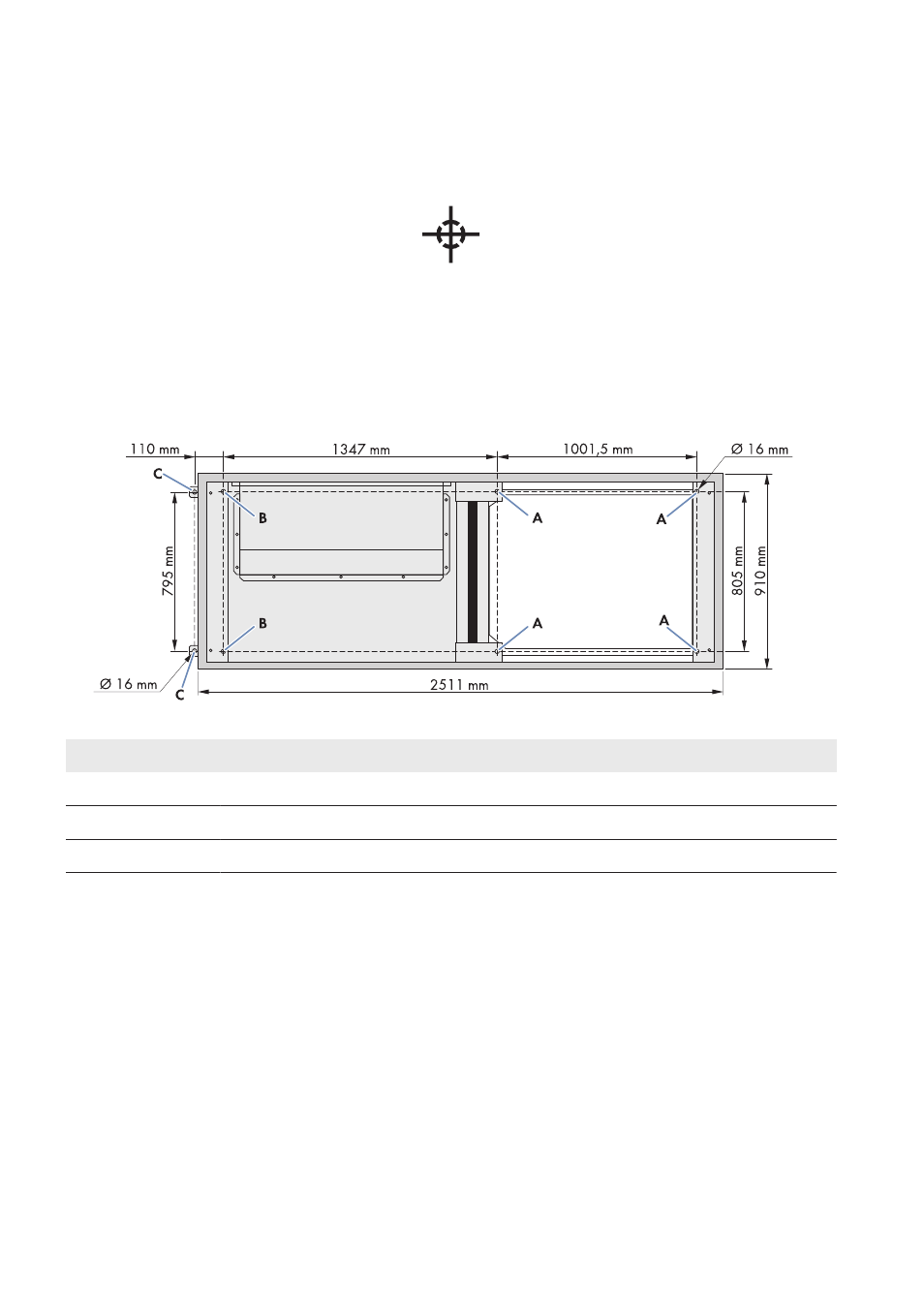

Figure 4 : Position des trous de montage
Position Désignation
A Trous pour montage sur socle ou surface de pose
B Trous pour montage sur socle
C Trous pour montage sur surface de pose
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 6 chevilles à béton appropriées
Procédure :
1. Marquez la position des trous de montage sur la surface de pose.
2. Percez les trous de montage aux emplacements repérés.
3. Enfoncez les chevilles à béton dans les trous de perçage.
4.2.3.2 Préparation du montage sur le socle
Condition préalable :
☐ Le socle doit affleurer au-dessus du niveau du sol. La hauteur du socle au-dessus du niveau du sol est d’environ :
150 mm.
