11  Nettoyage et entretien

SMA America, LLC

90

SB30-40-IA-fra-IUS-121234

Instructions d’installation

• Mesurez les tensions entre le pôle positif et le conducteur de mise à la terre photovoltaïque.
• Mesurez les tensions entre le pôle négatif et le conducteur de mise à la terre photovoltaïque.
La présence de tension entre le pôle négatif ou le pôle positif d’un string et le conducteur de
mise à la terre photovoltaïque indique un défaut à la terre dans le string.
• Le rapport entre les tensions mesurées entre le pôle positif et le conducteur de mise à la terre

photovoltaïque et entre le pôle négatif et le conducteur de mise à la terre photovoltaïque
permet de déterminer de manière approximative l’emplacement du défaut à la terre.

• Éliminez le défaut à la terre.
S’il n’y a pas de défaut à la terre et que le message est toujours affiché, contactez le Service en
Ligne de SMA.

3. Fermez le DC Disconnect (voir chapitre 9.4).
4. Mettez l’onduleur en service (voir chapitre 8).

11.7 Remplacement du fusible de terre

Si la DEL rouge s’allume et que l’onduleur affiche le message d’erreur « GFDI Fuse Open », le fusible
de terre a probablement sauté.

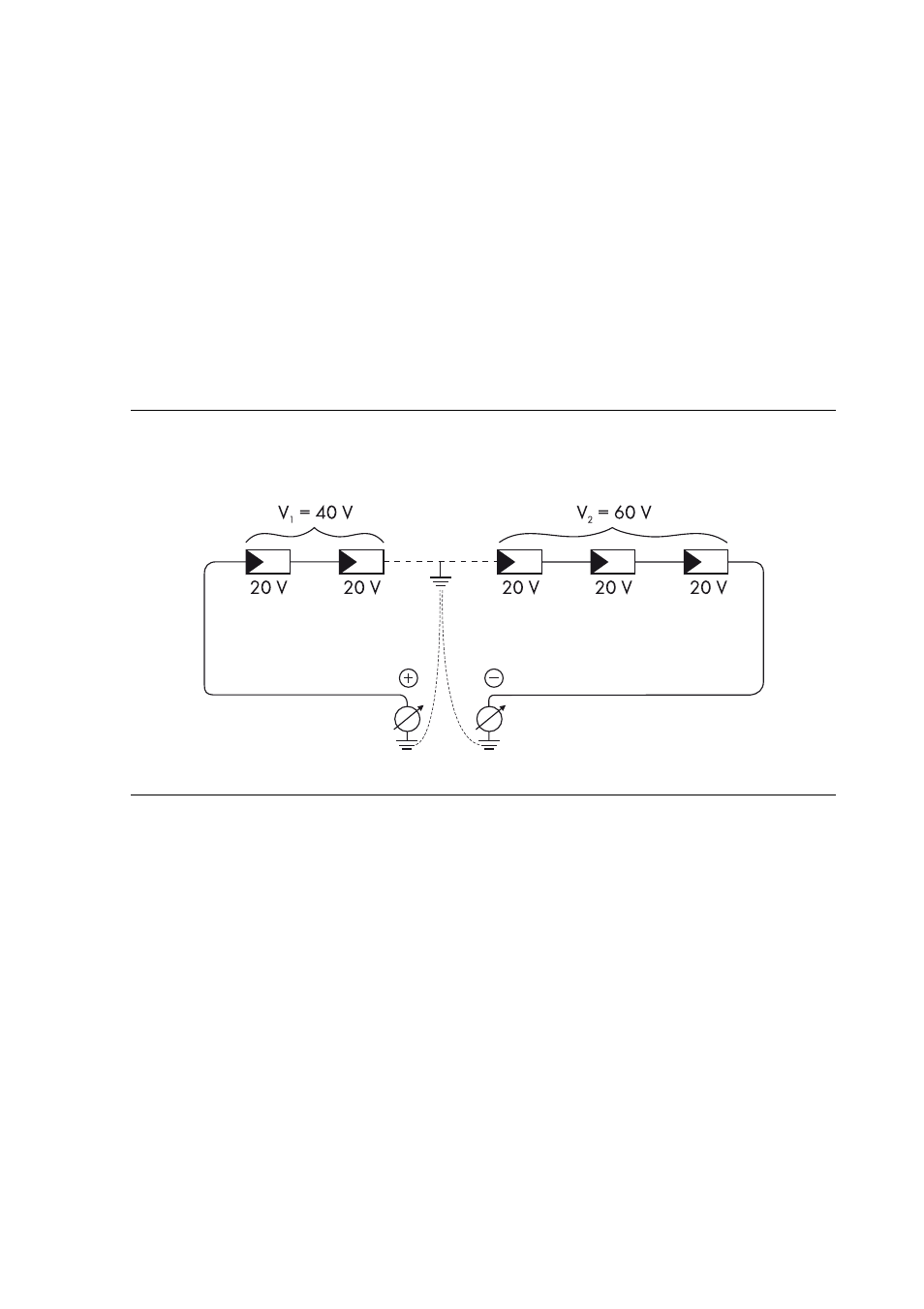

Exemple : emplacement du défaut à la terre
Cet exemple montre un défaut à la terre entre le deuxième et le troisième panneau
photovoltaïque.

Figure 27 : Défaut à la terre au niveau du générateur photovoltaïque
