2 Sécurité SMA America, LLC
14 SB30-40-IA-fra-IUS-121234 Instructions d’installation
2 Sécurité
2.1 Utilisation conforme
Le Sunny Boy est un onduleur photovoltaïque qui transforme le courant continu du générateur
photovoltaïque en courant alternatif.

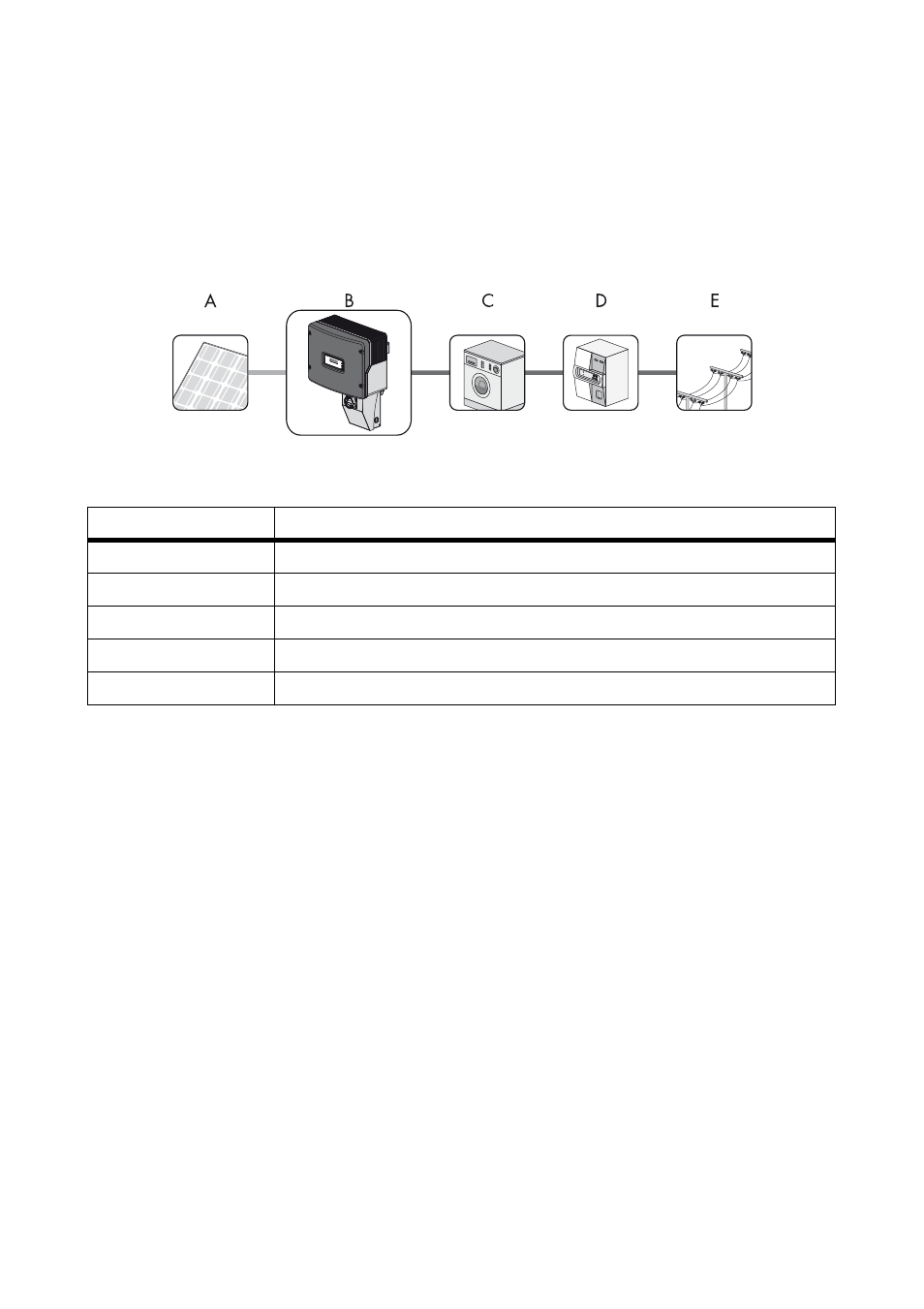

Figure 1 : Principe d’une installation photovoltaïque avec Sunny Boy
Vous pouvez utiliser le courant alternatif produit comme suit :
Position Description
A Générateur photovoltaïque
B Sunny Boy avec DC Disconnect
C Appareil consommateur
D Compteur d’énergie
E Réseau électrique public
Réseau domestique : L’énergie parcourt le réseau domestique. Les appareils consommateurs
branchés, par exemple des appareils électroménagers ou l’éclairage,
consomment l’énergie. Le surplus d’énergie est injecté dans le réseau
électrique public. Lorsque le Sunny Boy ne produit pas d’énergie, par
exemple la nuit, les appareils consommateurs branchés sont alimentés par
le réseau électrique public. Le Sunny Boy ne possède pas de propre
compteur d’énergie. Lorsque l’énergie est injectée dans le réseau
électrique public, le compteur d’énergie tourne à l’envers.
Réseau électrique
public : L’énergie est injectée directement dans le réseau électrique public. Le
Sunny Boy est raccordé à un compteur d’énergie séparé. L’énergie
produite est rachetée aux conditions dépendant du fournisseur
d’électricité.
Site isolé : Le Sunny Boy est raccordé à un site isolé. Un site isolé est un réseau qui n’est
pas raccordé à un réseau électrique public. Pour fonctionner, le Sunny Boy
a besoin d’un générateur photovoltaïque constituant un réseau électrique,
par exemple un Sunny Island. L’énergie produite est consommée directement
sur place, le surplus peut être stocké dans des batteries.
