5.3 Montage du support mural sur un mur en pierre
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
☐ 3 vis adaptées à la surface.
☐ 3 rondelles plates adaptées aux vis.
☐ 3 chevilles adaptées à la surface et aux vis.
1. Positionnez le support mural à l’endroit de montage. Conseil : l’extrémité inférieure du support
mural s’étend à peu près jusqu’au bord inférieur de l’onduleur.
2. Alignez le support à l’aide d’un niveau à bulle.
4. Utilisez le support mural comme gabarit. Marquez la position des trous oblongs du support
mural situés complètement à gauche et complètement à droite ainsi que du trou oblong situé en
bas au centre.
5. Éloignez le support du mur.
6. Percez les trous aux emplacements marqués.
7. Insérez les chevilles adéquates dans les trous percés.

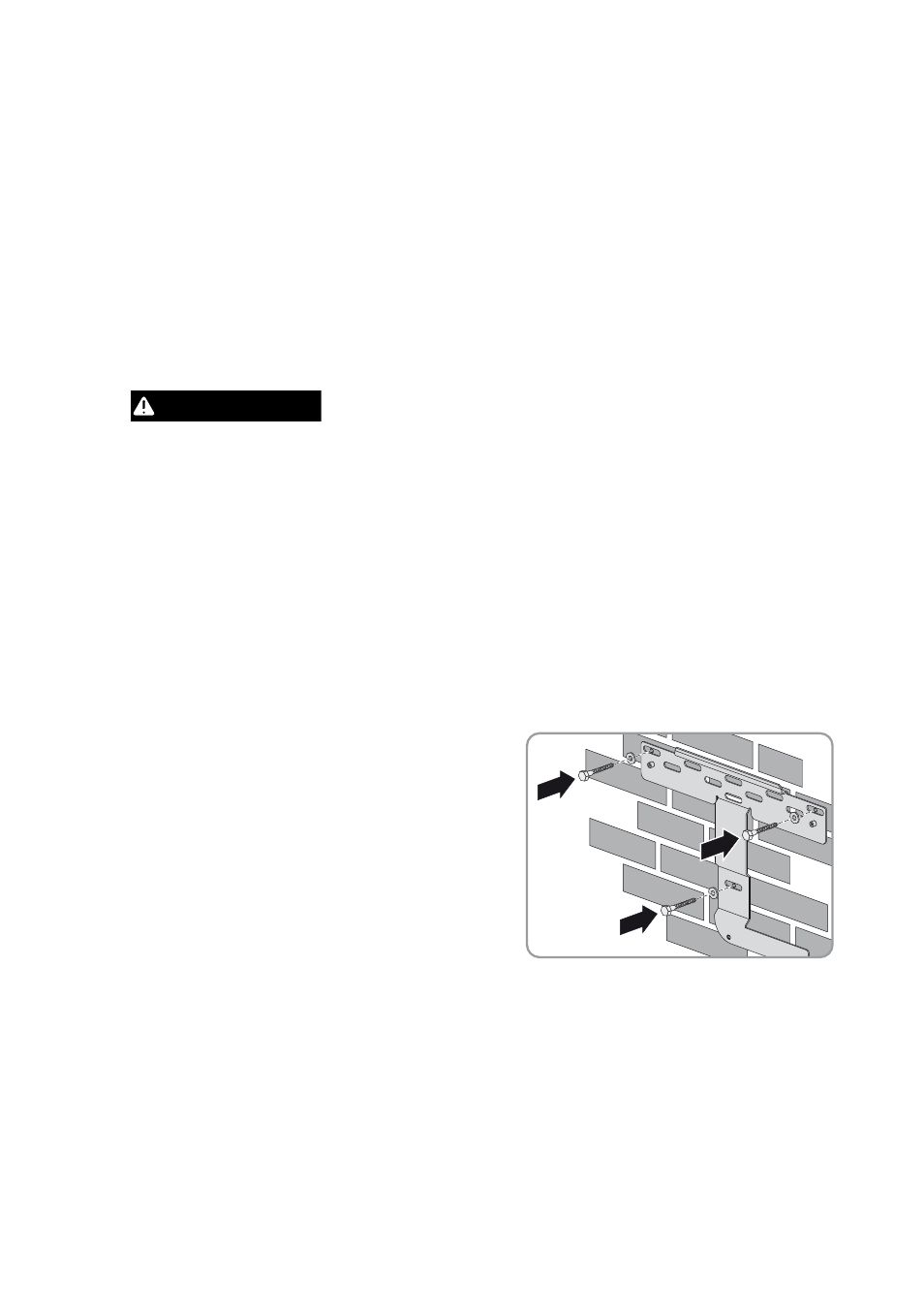

8. Insérez les vis avec les rondelles plates dans les
trous percés à travers les trous oblongs du support
mural.
9. Serrez les vis. Vérifiez qu’aucune vis n’est desserrée.
10. Assurez-vous que le support mural est bien fixé.
3. "7&35*44&.&/5
Danger de mort par choc électrique en cas d’endommagement de câbles électriques
Il est possible qu’il y ait des câbles électriques derrière les points de montage. Ils peuvent être
endommagés lors du montage de l’onduleur.
• Vérifiez qu’il n’y a pas de câbles électriques derrière les points de montage.
