6 Raccordement électrique SMA America, LLC
42 SB30-40-IA-fra-IUS-121234 Instructions d’installation
5. Insérez un manchon étanche à l’eau ou résistant à l’humidité (
3
⁄
4
in./19 mm) dans l’ouverture
du boîtier du DC Disconnect et vissez-le de l’intérieur à l’aide d’un contre-écrou.
6. Installez une gaine de câbles rigide (
3
⁄
4
in./19 mm) dans l’ouverture du boîtier.
7. Introduisez les câbles AC du réseau électrique public à travers la gaine rigide puis à l’intérieur
du DC Disconnect.
6.3.2 Raccordement des câbles AC au DC Disconnect

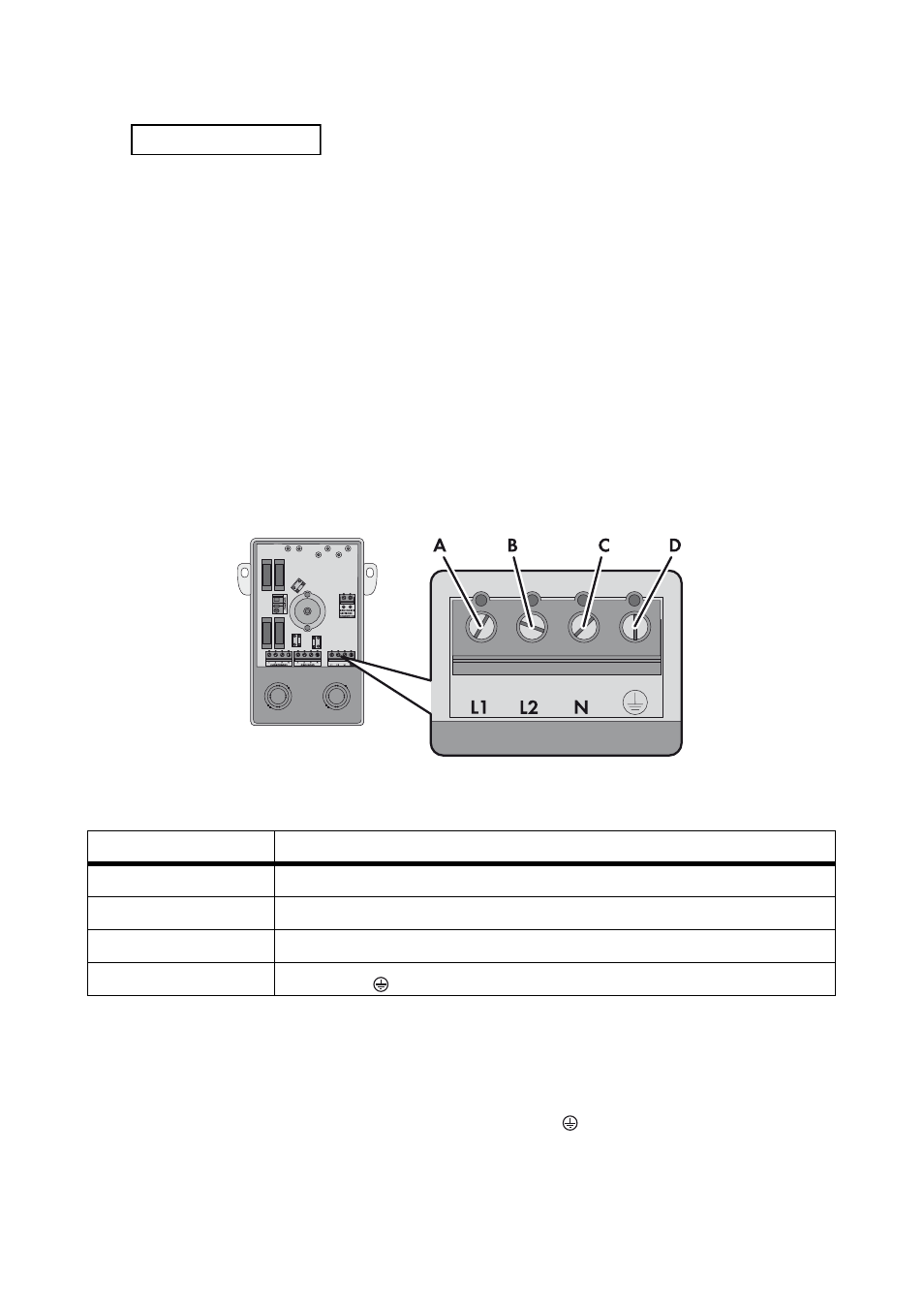

Figure 15 : Plaque à bornes AC pour le raccordement du réseau électrique public
1. Raccordez le conducteur L1 à la borne à vis « L1 » (couple de serrage : 15 in-lb./1.7 Nm).
2. Raccordez le conducteur L2 à la borne à vis « L2 » (couple de serrage : 15 in-lb./1.7 Nm).
3. Raccordez le conducteur N à la borne à vis « N » (couple de serrage : 15 in-lb./1.7 Nm).
4. Raccordez le conducteur de protection AC à la borne à vis
(couple de serrage : 15 in-lb./1.7 Nm).
5. Assurez-vous que toutes les bornes à vis sont correctement câblées et que les câbles sont bien
serrés au niveau des bornes.
4. 136%&/$&
Risque d’endommagement du DC Disconnect par pénétration d’humidité
La pénétration d’humidité peut endommager ou détruire les composants électroniques de
l’onduleur.
• Ne percez qu’un seul orifice prédécoupé pour le raccordement des câbles AC.
• N’agrandissez pas l’ouverture du boîtier.
Position Description
A Borne à vis « L1 »
B Borne à vis « L2 »
C Borne à vis « N »
D Borne à vis
