10 Mise hors tension de l’onduleur
Avant toute intervention sur l’onduleur, mettez toujours ce dernier hors tension comme décrit dans
ce chapitre. Pour cela, respectez toujours l’ordre prescrit.
Destruction de l’appareil de mesure par surtension
• Utilisez exclusivement des appareils de mesure avec une plage de tension d’entrée DC d’au
moins 1 000 V ou supérieure.
1. Coupez le disjoncteur miniature des trois phases et sécurisez-le contre toute remise en marche
involontaire.
2. Débranchez l’ESS.
3. Desserrez les deux vis du capot de protection à l’aide d’une clé pour vis à six pans creux
(surplat : 5) et retirez le capot.
4. Assurez-vous de l’absence de courant au niveau de tous les câbles DC à l’aide d’une pince
ampèremétrique.

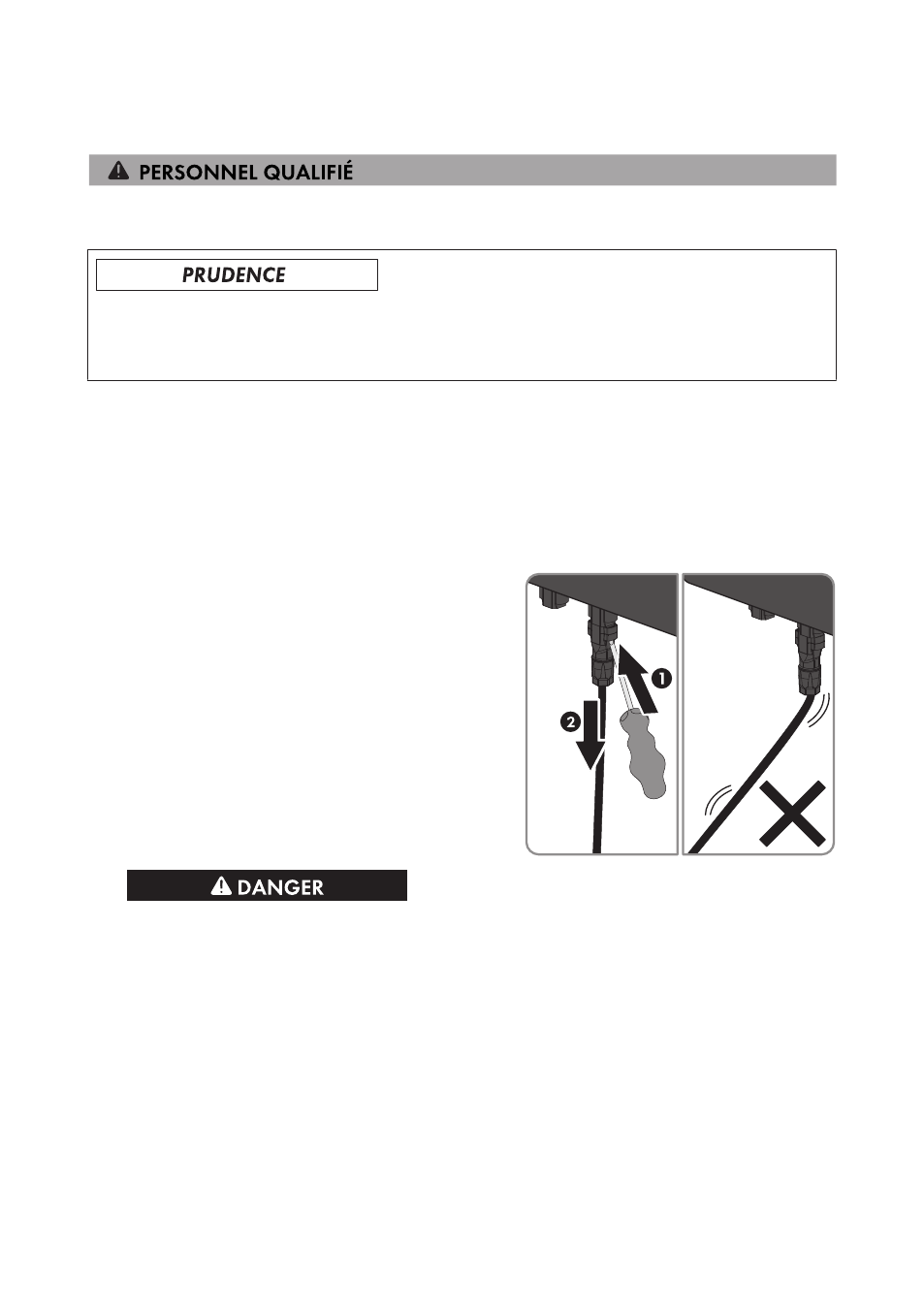

5. Déverrouillez et retirez tous les connecteurs DC.
Insérez pour cela un tournevis à fente ou un
pousse-ressort coudé dans l’une des encoches
latérales (largeur de lame : 3,5 mm) et retirez
les connecteurs DC en ligne droite. Ne tirez pas
sur le câble.
6.
Danger de mort dû à de hautes tensions
Les condensateurs dans l’onduleur se déchargent en cinq minutes.
• Attendez cinq minutes avant d’ouvrir le couvercle du boîtier.
7. Vérifiez que les entrées DC de l’onduleur sont bien hors tension.
8. Dévissez toutes les vis du couvercle du boîtier à l’aide d’une clé pour vis à six pans creux
(surplat de 5) et retirez-le.
9. À l’aide d’un appareil de mesure approprié, vérifiez que la plaque à bornes AC est bien hors
tension entre L1 et N, L2 et N, et L3 et N. Pour ce faire, insérez la pointe de contrôle dans
l’ouverture ronde de la borne.
