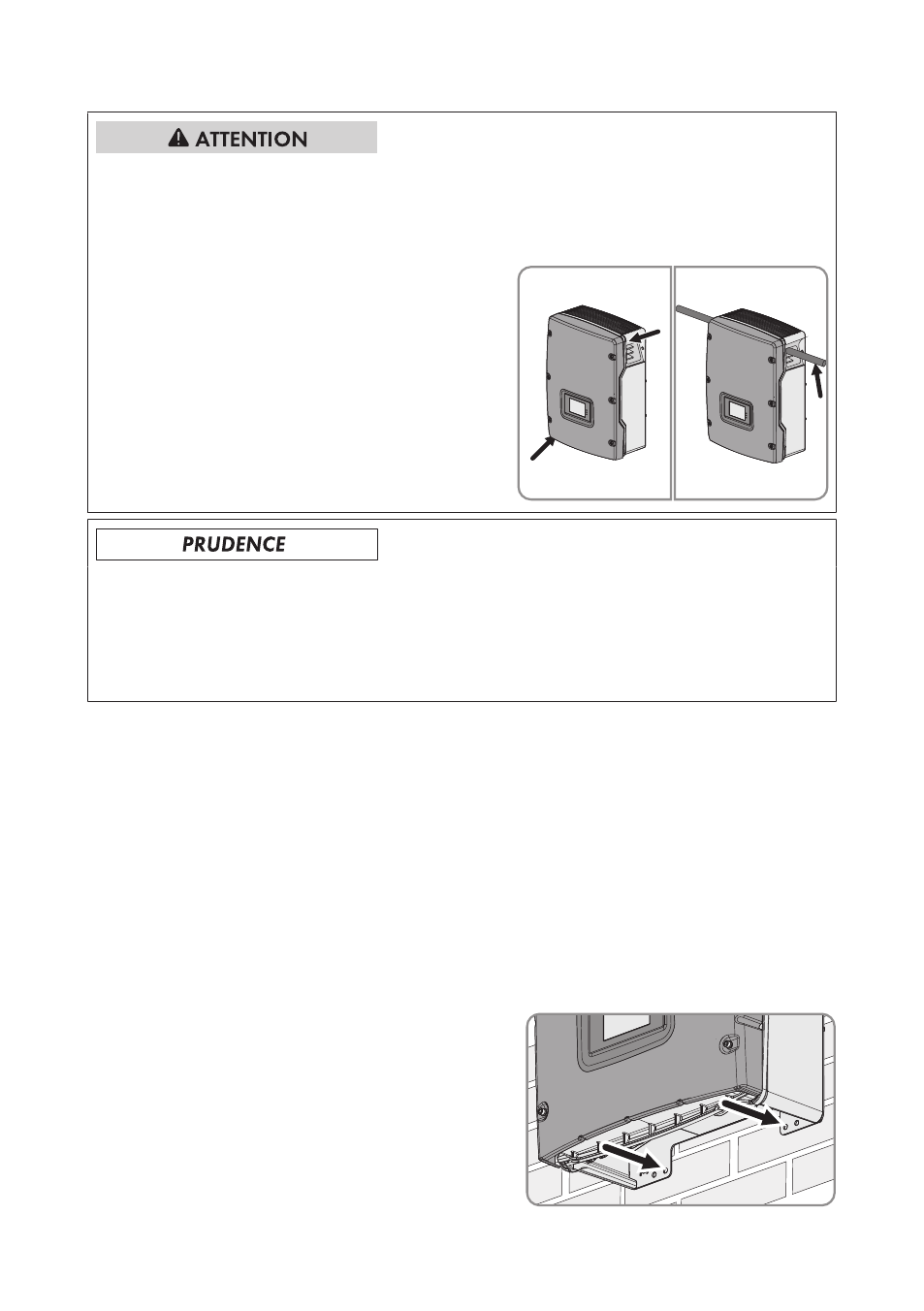

Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur est lourd (voir chapitre 11 « Caractéristiques techniques », page 56). Il existe un
risque de blessure en cas de soulèvement incorrect et de chute de l’onduleur lors du transport
ainsi que lors de l’accrochage ou du décrochage.
• L’onduleur doit être transporté et levé à la
verticale par plusieurs personnes. Pour cela,
saisissez les poignées encastrées à deux mains
en plaçant une main en haut et l’autre en bas
ou utilisez une tige métallique (diamètre :
30 mm maximum). L’onduleur ne basculera
ainsi pas vers l’avant.
Endommagement de l’embase de l’ESS lié à l’encrassement et à des corps étrangers
Si l’onduleur est placé sur un sol inégal, des saletés ou des corps étrangers tels que des pierres
peuvent pénétrer à l’intérieur de l’embase et endommager les contacts. Dans ce cas, l’ESS ne
peut plus fonctionner correctement.
• Placez toujours l’onduleur sur un sol plat ou sur sa face arrière.
Procédure :
1. Assurez-vous de ne pas endommager les câbles posés au mur lors du perçage.
2. Positionnez le support mural horizontalement contre le mur et marquez la position des trous de
perçage à l’aide du support mural. Pour cela, utilisez au minimum un trou côté gauche et un
trou côté droit du support mural.
3. Mettez le support mural de côté et percez les trous marqués.
4. Le cas échéant, insérez les chevilles dans les trous de perçage.
5. Placez le support mural horizontalement et vissez-le avec des vis et des rondelles.
6. Si l’onduleur doit être sécurisé contre le vol, marquez le trou à percer pour la fixation de la vis
de sécurité :
• Accrochez l’onduleur au support mural.
• Marquez le trou à percer à gauche et à
droite. Si vous souhaitez sécuriser
l’onduleur à l’aide de deux vis de sécurité,
marquez de part et d’autre les deux trous à
percer.
