2. Déterminez la position du commutateur rotatif correspondant à la langue d’affichage
souhaitée. Pour cela, consultez l’information technique « Vue d’ensemble des positions des
commutateurs rotatifs.

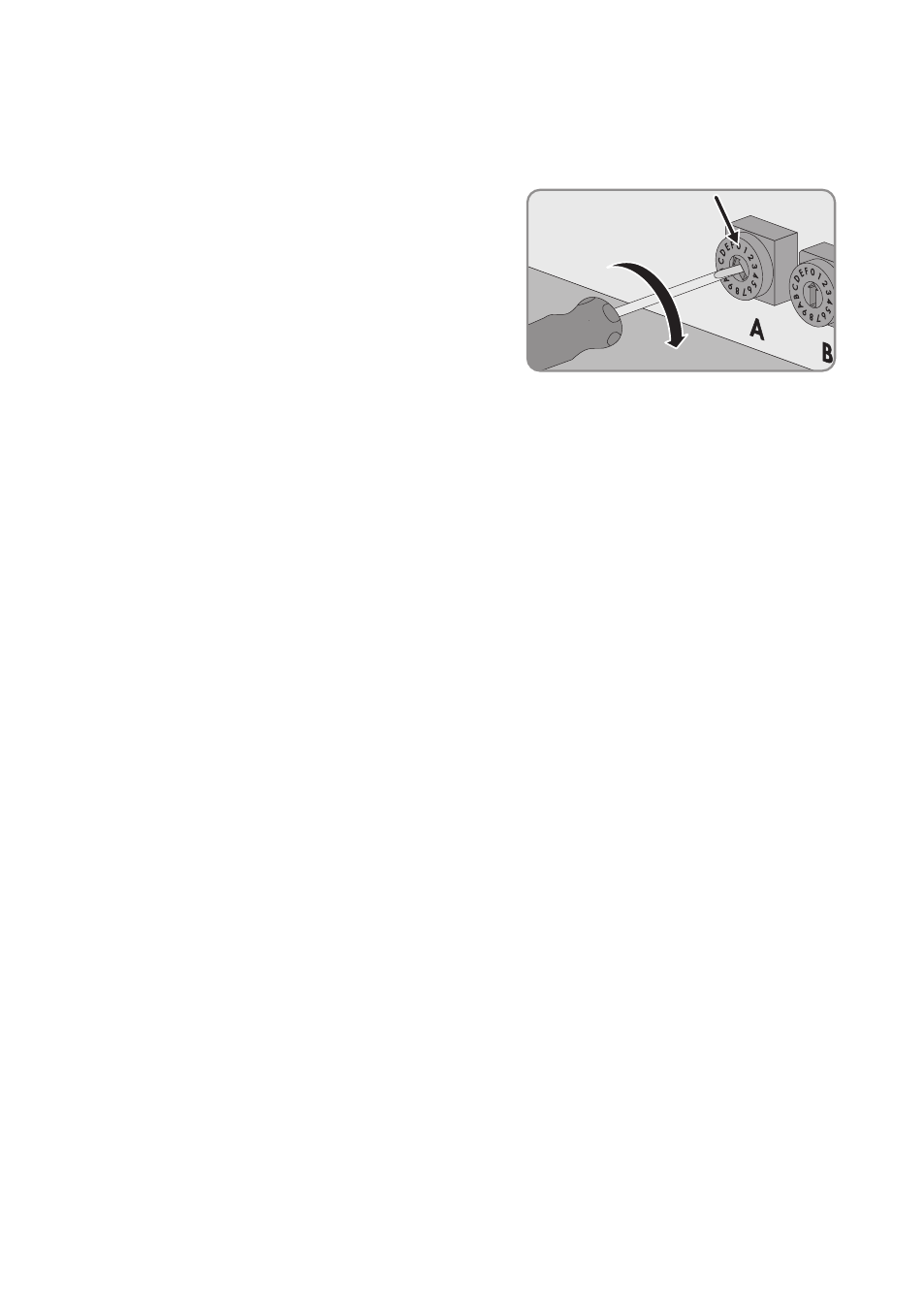

3. Positionnez le commutateur rotatif A sur la
position 0 à l’aide d’un tournevis à fente (largeur
de lame : 2,5 mm). Cela permet de conserver le
jeu de données régionales paramétré.
4. Positionnez le commutateur rotatif B sur la langue souhaitée à l’aide d’un tournevis à fente
(largeur de lame : 2,5 mm).
5. Remettez l’onduleur en service (consultez le manuel de service sur
☑ L’onduleur applique les réglages après la mise en service. Cette opération peut durer jusqu’à
cinq minutes.
8.3 Connexion de l’onduleur au réseau
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Un connecteur de genre opposé pour embase RJ45 selon IEC 61076-3-106, variante 4 avec
fermeture push-pull
SMA Solar Technology AG recommande les jeux de connecteurs « STX V4 RJ45 » de
« Telegärtner » ou « IE-PS-V04P-RJ45-FH » de « Weidmüller ».
☐ 1 câble réseau
Exigences en matière de câbles :
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des
spécifications suivantes relatives aux câbles.
☐ Type de câble : 100BaseTx
SMA Solar Technology AG recommande le type de câble SMA COMCAB-OUT-xxx pour une
utilisation en extérieur et le type de câble SMA COMCAB-INxxx pour une utilisation en
intérieur d’une longueur xxx = 100 m, 200 m, 500 m, 1 000 m
☐ Blindage : S-FTP ou S-STP
☐ Type de fiche : RJ45 de Cat5, Cat5e, Cat6, Cat6a
☐ Nombre de paires de conducteurs et section : au moins 2 x 2 x 0,22 mm²
☐ Longueur de câble maximale entre 2 participants au réseau en cas d’utilisation de cordons
patch : 50 m
☐ Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de câbles
d’installation : 100 m
☐ Résistant aux rayons UV en cas de pose en extérieur
