258 Programmation : importation de données d'un fichier DXF
7.
1
Tr
ait
ement
des
fic
h
iers
DXF
(option
de
logiciel)

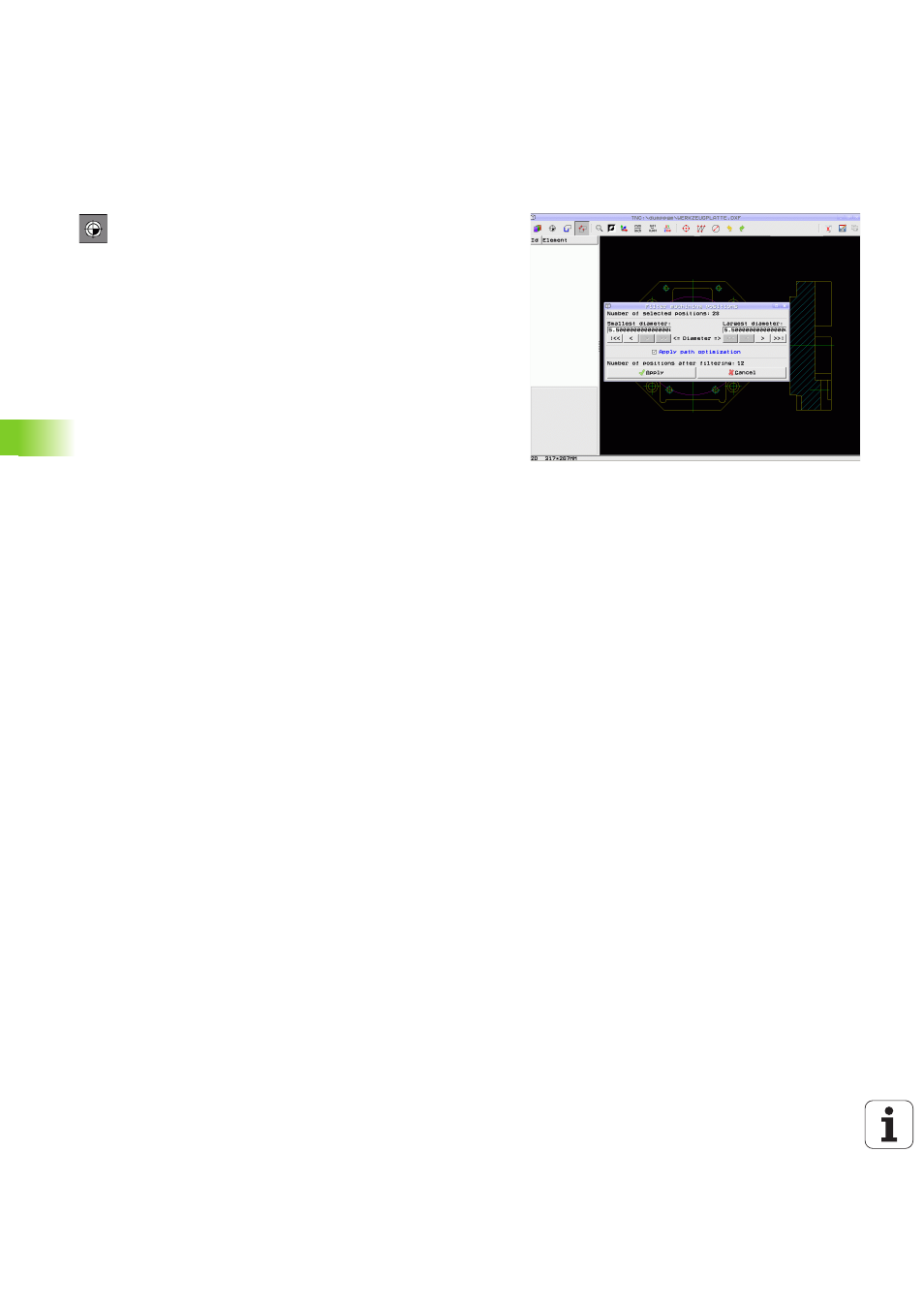

Sélection rapide des positions de perçage avec cadre de sélection
avec la souris
 Choisir le mode de sélection de la position d'usinage.
La TNC masque alors les couches affichées dans la
fenêtre de gauche et active la fenêtre de droite pour
la sélection de la position.
 Appuyer sur la touche Shift du clavier et définir, avec
le bouton gauche de la souris, un cadre de sélection
incluant tous les centres de cercle devant être repris
par la TNC comme positions de perçage. La TNC
affiche alors une fenêtre vous permettant de filtrer les
trous en fonction de leur taille.
 Configurer les paramtères du filtre (voir
„Configuration du filtre” à la page 262) et valider avec
le bouton Utiliser. La TNC reprend alors les
positions sélectionnées dans la fenêtre de gauche
(affichage d'un symbole en forme de point).
 Au besoin, vous pouvez désélectionner les éléments
déjà sélectionnés en définissant à nouveau un cadre
de sélection tout en maintenant la touche CTRL
appuyée.
