242 Programmation : programmer des contours
6.5
Cont
our
nag
es
–
Coor
données
polair
es
Programmer une trajectoire hélicoïdale
 Angle polaire : introduire l'angle total parcouru par
l'outil sur l'hélice. Après avoir introduit l'angle,
sélectionnez l'axe d'outil à l'aide d'une touche de
sélection d'axe.
 Introduire la coordonnée de la hauteur de l'hélice en
incrémental
 Introduire la correction de rayon en fonction du
tableau

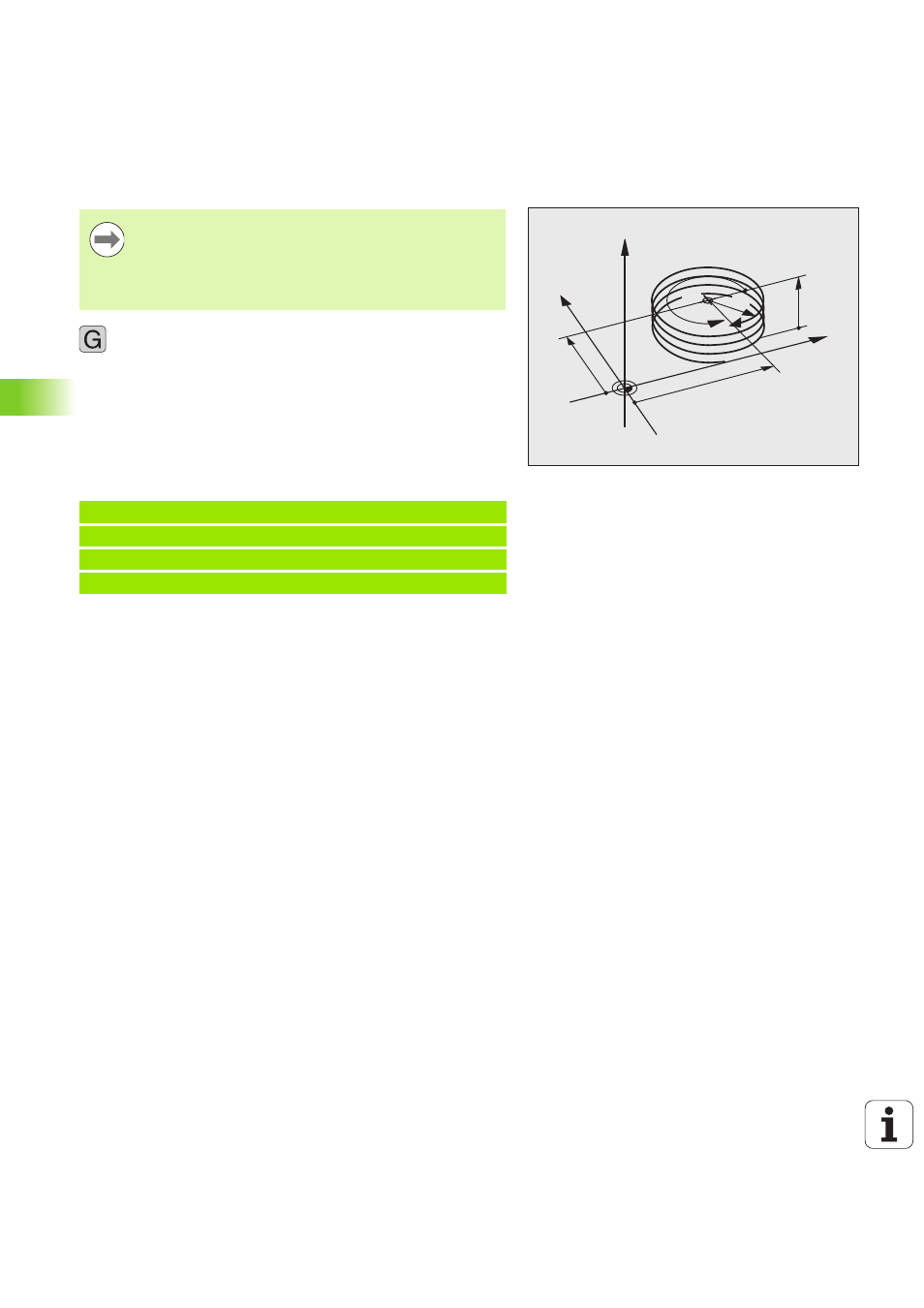

Exemple de séquences CN : filetage M6 x 1 mm avec 4 rotations
Y
X
Z
25
40
5
270°
R3
CC
Introduisez le sens de rotation et l'angle total incrémental
G91 H
avec le même signe; dans le cas contraire, l'outil
pourrait se déplacer sur une trajectoire incorrecte.
Pour l'angle total G91 H, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1440 Z+5 *
