181 HEIDENHAIN TNC 426

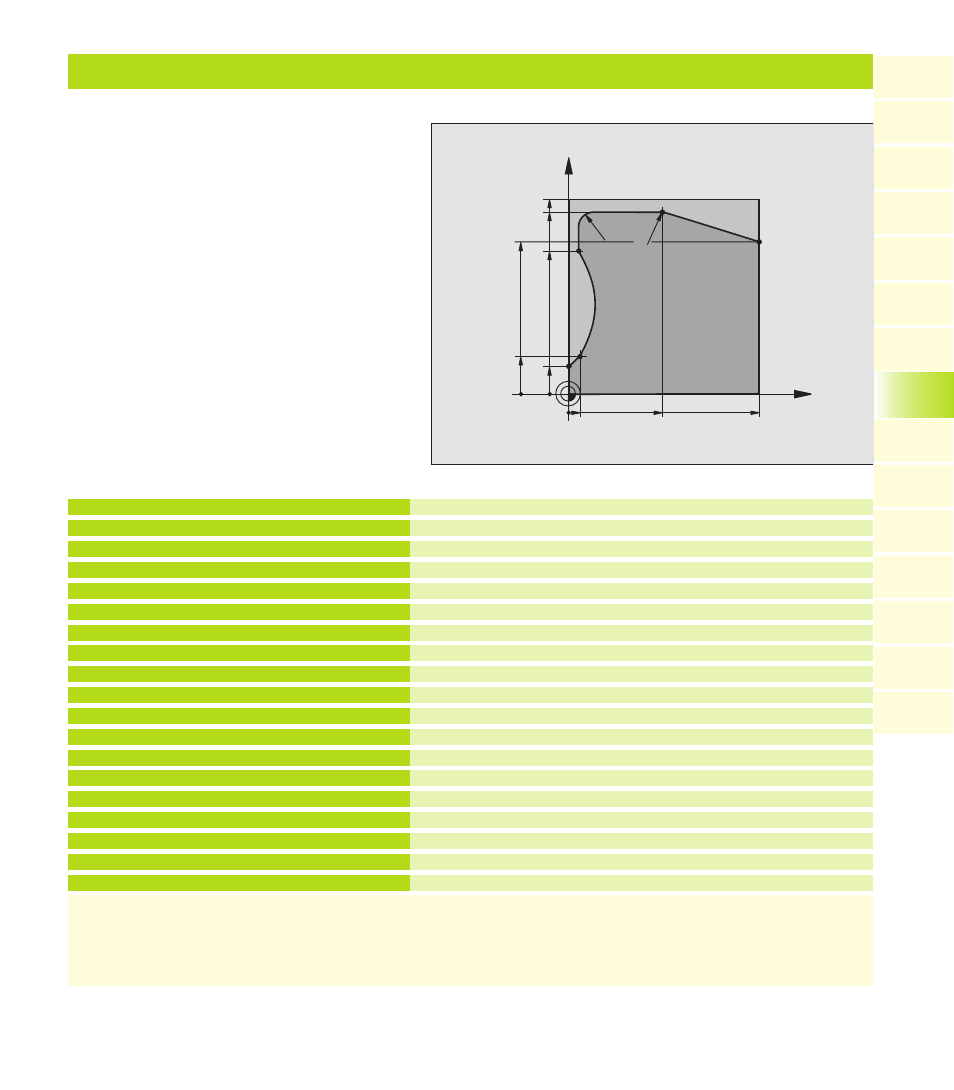

Exemple: Tracé de contour
Définition de la pièce brute
Définition de l‘outil
Appel de l‘outil
Dégager l‘outil
Définir le sous-programme de contour
Définir les paramètres généraux pour l‘usinage
Appel de cycle
Dégager l‘outil, fin du programme
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S2000
5 L Z+250 R0 F MAX
6 CYCL DEF 14.0 CONTOUR
7 CYCL DEF 14.1 LABEL CONTOUR 1
8 CYCL DEF 25.0 TRACE DU CONTOUR
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SUREPAISSEUR LATERALE
Q5=+0 ;COORD. SURFACE PIECE
Q7=+250 ;HAUTEUR
Q10=5 ;PASSE
Q11=100 ;AVANCE PERCAGE
Q12=200 ;AVANCE FRAISAGE
Q15=+1 ;TYPE FRAISAGE
9 CYCL CALL M3
10 L Z+250 R0 F MAX M2
8.5 Cy
cles SL
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
