Programmer un contour simple

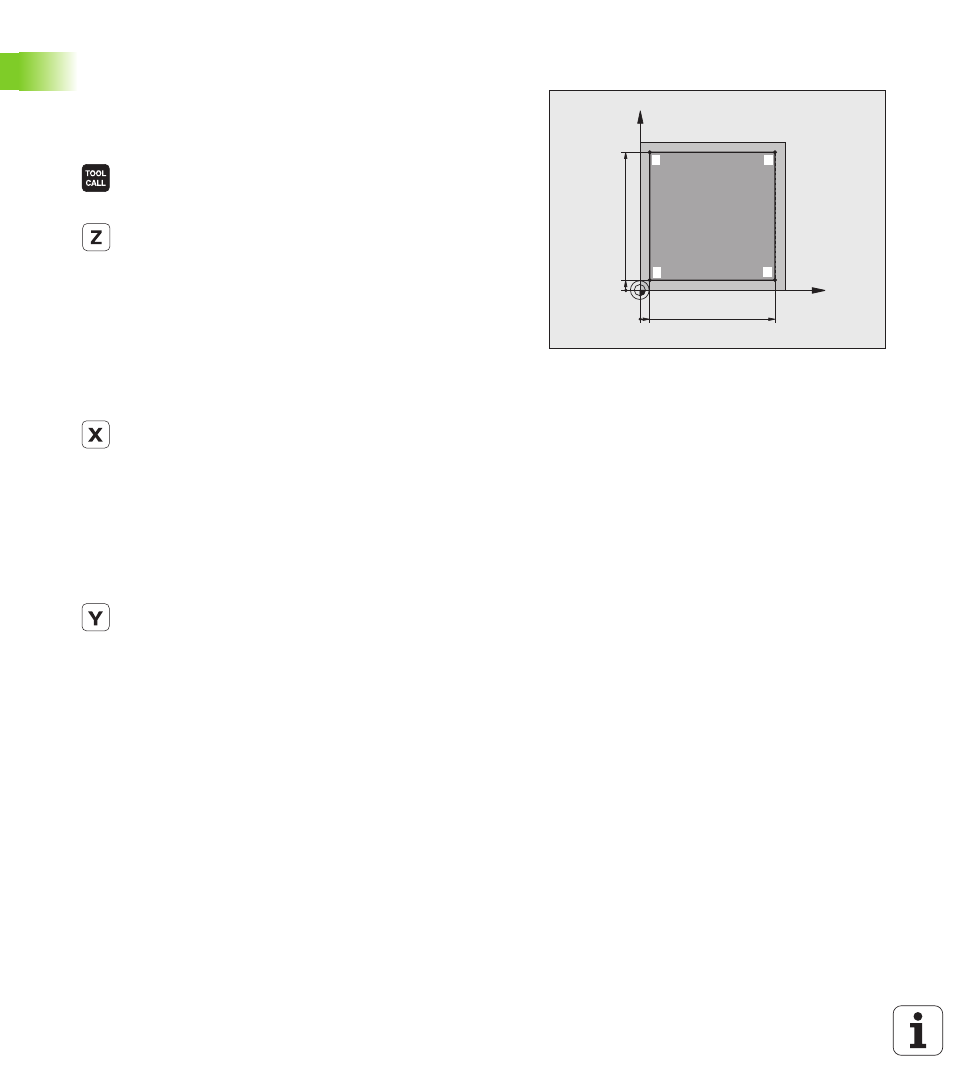

Le contour représenté sur la figure de droite doit être usiné en une
seule passe à la profondeur de 5 mm. La pièce brute a déjà été définie.
Après l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
 Appeler l'outil : introduisez les données d'outil. Validez
la saisie avec la touche ENT. Ne pas oublier l'axe
d'outil
 Dégager l'outil : appuyer sur la touche d'axe orange Z
pour dégager l'axe d'outil et introduisez la valeur de la
position à atteindre, p. ex. 250. Valider avec la touche
ENT
 Correct.rayon : R+/R-/sans corr.? Valider avec la
touche ENT : sans correction de rayon
 Avance F=? Valider avec la touche ENT : déplacement
en avance rapide (FMAX)
 Fonction auxiliaire M? Valider avec la touche END :
la TNC mémorise la séquence de déplacement
 Prépositionner l'outil dans le plan d'usinage : appuyez
sur la touche d'axe orange X et introduisez la valeur
de la position à atteindre, p. ex. -20
 Correct.rayon : R+/R-/sans corr.? Valider avec la
touche ENT : sans correction de rayon
 Avance F=? Valider avec la touche ENT : déplacement
en avance rapide (FMAX)
 Fonction auxiliaire M? Valider avec la touche END :
la TNC mémorise la séquence de déplacement
 Appuyez sur la touche d'axe orange Y et introduisez la
valeur correspondant à la position à atteindre, p. ex. -
20. Valider avec la touche ENT
 Correct.rayon : R+/R-/sans corr.? Valider avec la
touche ENT : sans correction de rayon
 Avance F=? Valider avec la touche ENT : déplacement
en avance rapide (FMAX)
 Fonction auxiliaire M? Valider avec la touche END :
la TNC mémorise la séquence de déplacement
X
Y
95 5
95
5
1 4
2 3
