HEIDENHAIN TNC 128 159
5.3 Cor
rection d'outil

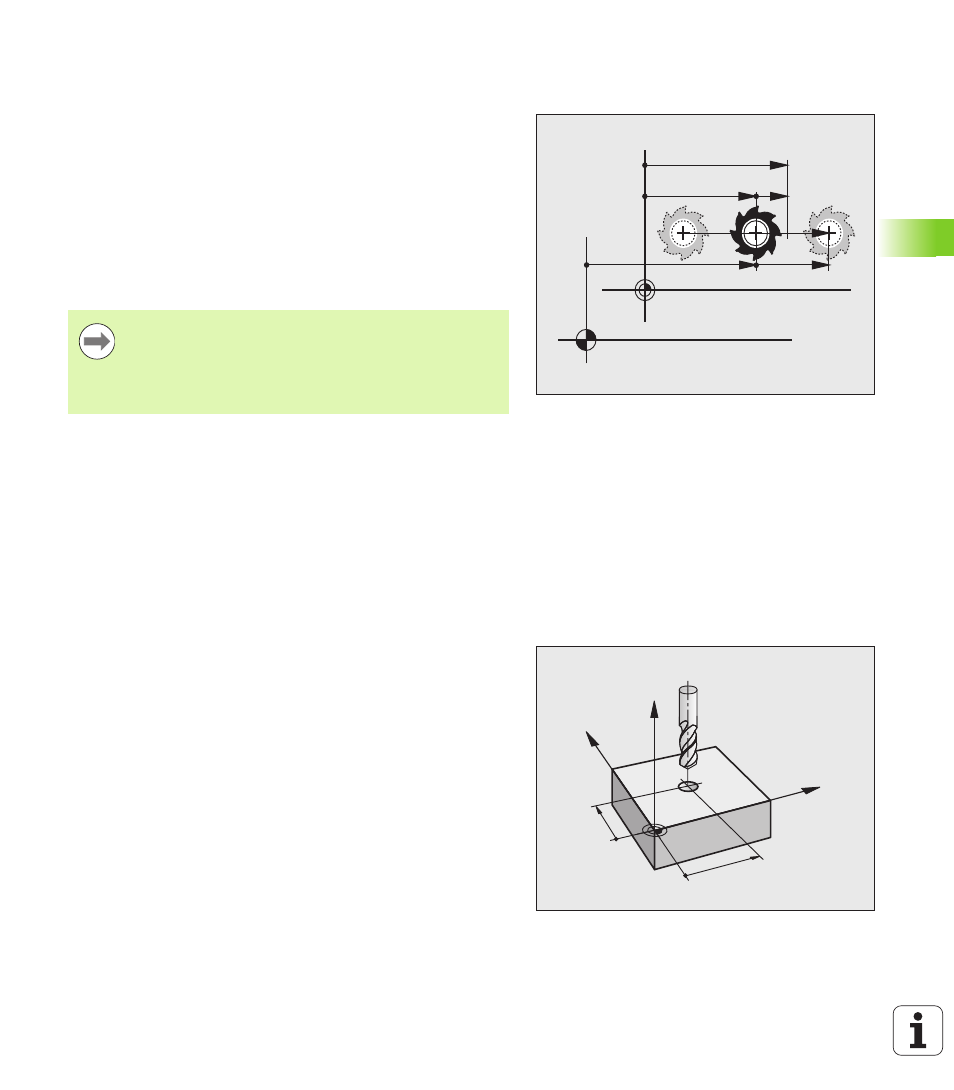

Correction de rayon d'outil pour des séquences
de positionnement paraxiales
La TNC est capable d'appliquer une correction de rayon dans les
séquences de positionnement paraxiales du plan d'usinage. Vous
pouvez ainsi introduire directement le cotes du dessin sans avoir à
calculer les postions au préalable. La course de déplacement est
allongée ou réduite de la valeur du rayon d'outil.
 R+ allonge la course de la valeur du rayon d'outil
 R- réduit la course de la valeur du rayon d'outil
 R0 positionne le centre d'outil à la position
La correction de rayon est appliquée dès qu’un outil est appelé et
déplacé dans une séquence paraxiale du plan d’usinage.
Lors de la correction de rayon, la TNC tient compte des valeurs Delta
qui se trouvent à la fois dans la séquence TOOL CALL et dans le tableau
d'outils :
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec
Déplacements sans correction de rayon : R0
Dans le plan d'usinage, le centre d'outil se déplace aux coordonnées
programmées.
Application : perçage, prépositionnement.
La correction de rayon n'agit pas dans l'axe de broche lors
d'un positionnement.
Dans une séquence de positionnement qui ne comprend
pas de correction de rayon, la dernière correction de rayon
sélectionnée reste active.
R : Rayon d'outil R de la séquence TOOL DEF ou du
tableau d'outils
DR
TOOL CALL
: Surépaisseur DR du rayon de la séquence TOOL
CALL
DR
TAB :
Surépaisseur DR du rayon du tableau d'outils
Y
X
Z
X
Y
