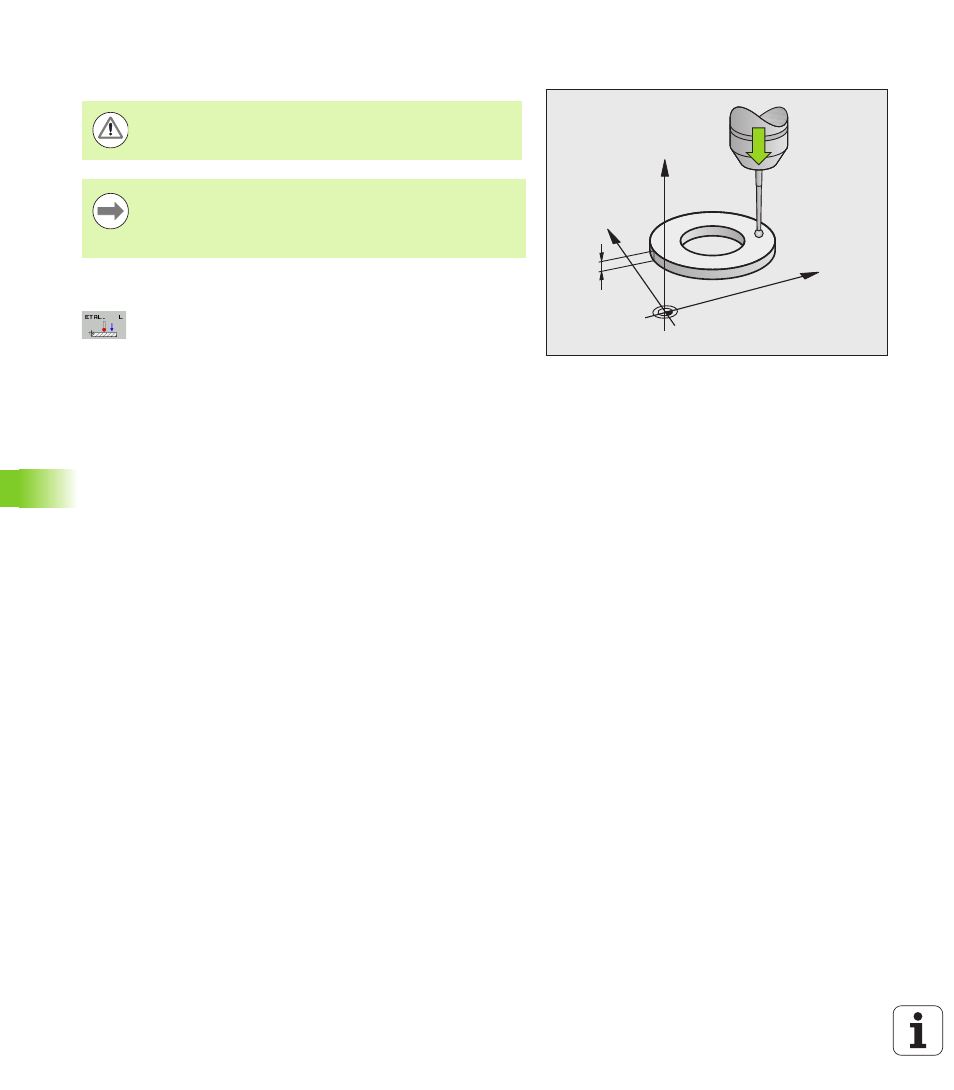

.6 Etalonner le palpeur 3D
Etalonnage de la longueur effective
 Initialiser le point d'origine dans l'axe de broche de manière à avoir
pour la table de la machine : Z=0.
 Sélectionner la fonction d'étalonnage pour la longueur
du palpeur : appuyer sur la softkey ETAL. L. La TNC
affiche une fenêtre de menu présentant des champs
de saisie
 Origine pour longueur : introduire l'épaisseur de la
bague de réglage
 Nouvel angle de broche d'étalonnage : angle de
broche avec lequel l'étalonnage est exécuté. La TNC
utilise la valeur par défaut contenue dans CAL_ANG
du tableau des palpeurs. Si vous changez la valeur, la
TNC mémorise la valeur dans le tableau des palpeurs
lors de l'étalonnage.
 Déplacer le palpeur très près de la surface de la bague
de réglage
 Si nécessaire, modifier le sens du déplacement :
appuyer sur la softkey ou sur les touches fléchées
 Palper la surface : appuyer sur la touche START
externe
 Vérifier les résultats (modifier valeur si nécessaire)
 Appuyer sur la softkey OK pour valider les valeurs
 Appuyer sur la softkey FIN pour quitter la fonction
d'étalonnage
5
Y
X
Z
HEIDENHAIN ne garantit le bon fonctionnement des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
La longueur effective du palpeur se réfère toujours au
point d'origine de l'outil. En règle générale, le constructeur
de la machine initialise le point d'origine de l'outil sur le nez
de la broche.
