1.8 Dimensions d'outil
Pour positionner les axes, calculer la compensation du rayon de la
dent, déterminer la répartition des passes dans les cycles, etc., la CNC
PILOT doit connaître les données des outils.
Longueurs d'outil
Toutes les valeurs de positions programmées et affichées se réfèrent
à la distance entre la pointe de l'outil et le point zéro pièce. Mais dans
le système, seule la position absolue du porte-outil (chariot) est
connue. Pour déterminer et afficher la position de la pointe de l'outil,

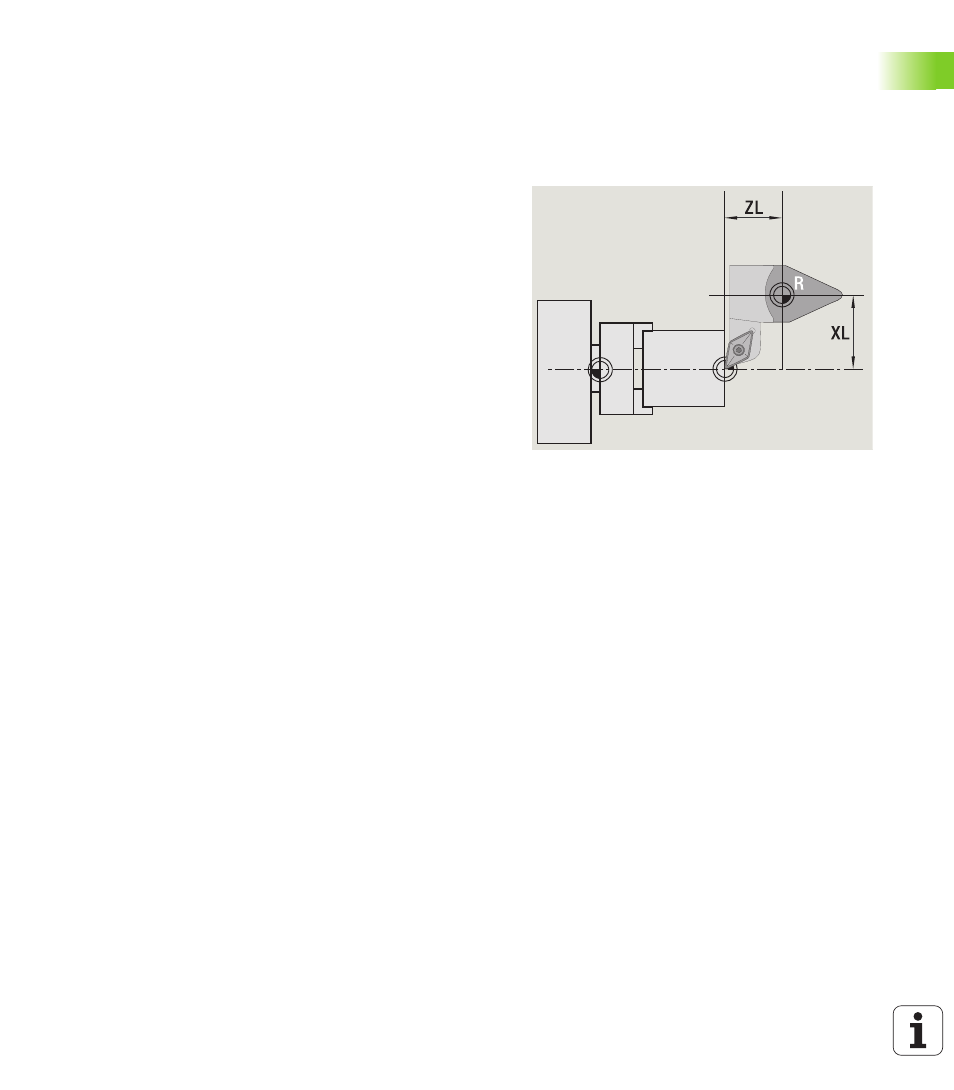

la CNC PILOT a besoin des cotes (jauges) XL et ZL (voir figure).
Corrections d'outils
Il y a usure de l'arête de l'outil pendant l'usinage. Pour compenser
cette usure, la CNC PILOT tient compte de valeurs de correction. La
gestion des valeurs de correction est indépendante des cotes
introduites. Le système additionne ces valeurs aux cotes introduites.
