Gravage radial

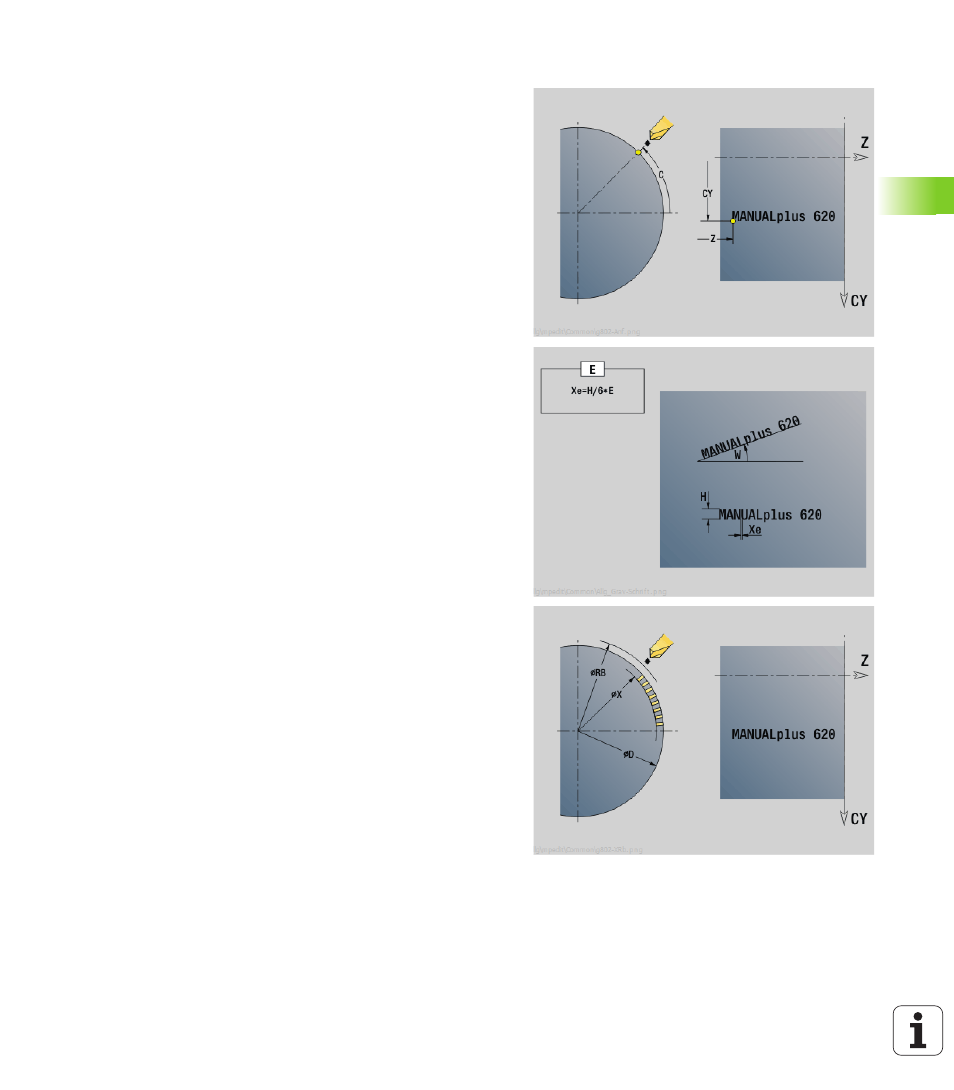

Le cycle „Gravage radial“ grave une chaîne de caractères linéairement
sur la surface de l'enveloppe. Tableau des caractères et autres
informations : voir à la page 341.
Le point de départ de la chaine de caractère est défini dans le cycle. Si
vous ne définissez pas de point de départ, le cycle démarre à la
position courante de l'outil.
Vous pouvez également graver une suite de caractères avec plusieurs
appels. Pour cela, vous donnez le point de départ lors du premier
appel. Vous programmez les autres appels sans position départ.
Paramètre :
X Point de départ (cote au diamètre) : prépostionner l'outil
Z Point de départ : prépostionner l'outil
C Angle de broche : prépositionner l'angle de la broche
TX Texte à graver
NF Numéro du caractère : Code ASCII du caractère à graver
X2 Position finale X (cote au diamètre) à laquelle l'outil doit plonger
pour le gravage.
Z1 Point de départ du premier caractère
C1 Angle de départ du premier caractère
CY Point de départ du premier caractère
D Diamètre de référence
H Haut. caract.
E Facteur d'espacement (Calcul : voir figure)
T Nr. de la place dans tourelle
G14 Point de changement d'outil (voir page 130)
ID
Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
W Angle d'inclinaison de la chaine de caractères
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
RB Plan de retrait. Position X à laquelle l'outil doit être dégagé pour
le positionnement.
