Modèle circulaire sur enveloppe
Données de référence : (voir „Données de référence, enveloppe” à la
page 428)
Données de référence, enveloppe
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence

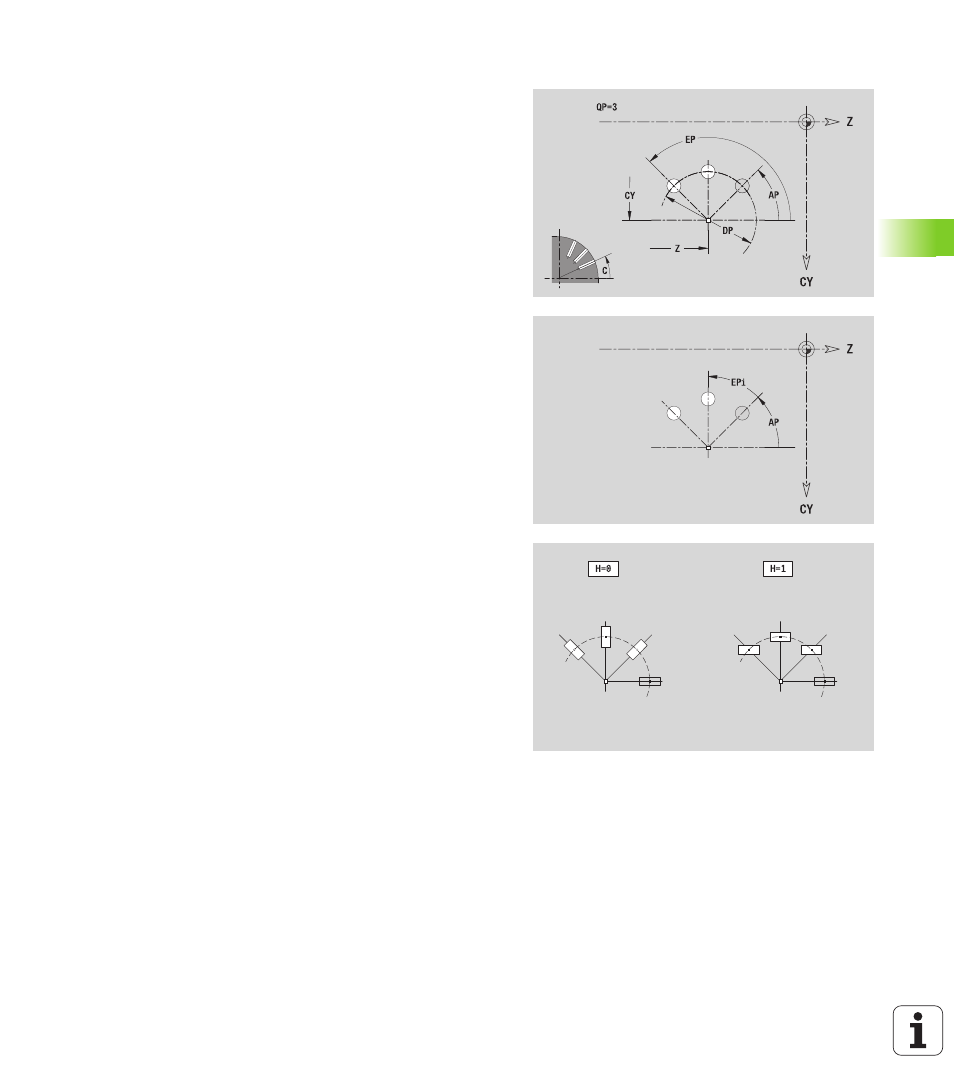

Paramètres du modèle
Z
Centre du modèle
CY Centre modèle en cotation cartésienne (réf. : diamètre XR)
C Centre du modèle (angle)
QP Nombre de points du modèle
DR Sens de rotation (par défaut : 0)
 DR = 0, sans EP : répartition sur un cercle entier
 DR = 0, avec EP : répartition sur un arc de cercle
 DR = 0, avec EPi : le signe de EPi détermine le sens (EPi <
0 : sens horaire).
 DR = 1, avec EP : sens horaire
 DR = 1, avec EPi : sens horaire (le signe de EPi est sans
importance)
 DR = 2, avec EP : sens anti-horaire
 DR = 2, avec EPi : sens anti-horaire (le signe de EPi est sans
importance)
DP Diamètre du modèle
AP Angle de départ (par défaut : 0°)
