Fraisage d'une rainure hélicoïdale radiale
Sélectionner Fraisage
Sélectionner Fraisage d'une rainure hélicoïdale
radiale

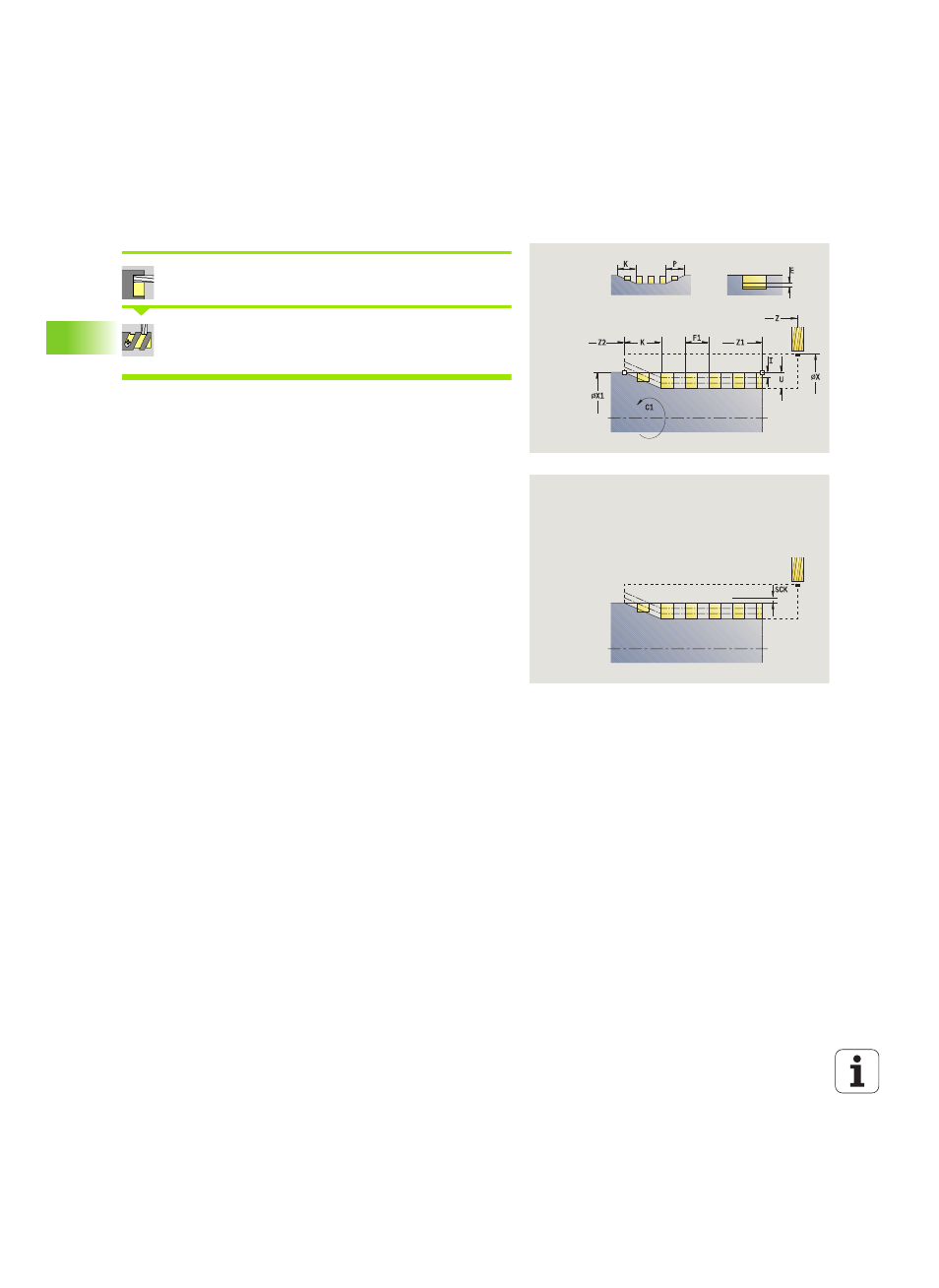

Le cycle usine une rainure hélicoïdale allant du point de départ au
point final du filet
. L'angle initial définit la position de départ
de la rainure. La largeur de la rainure est le diamètre de la fraise.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C)
X1 Diamètre du filetage
C1 Angle départ
Z1 Point de départ du filet
Z2 Point final du filet
F1 Pas du filet
 F1 positif : hélice à droite
 F1 négatif : hélice à gauche
U Profondeur du filet
I Plongée max. Les passes sont réduites d'après la formule
suivante jusqu'à >= 0,5 mm. Par la suite, chaque passe
est effectuée avec 0,5 mm.
 Passe 1 : „I“
 Passe n : I * (1 – (n–1) * E)
E Réduction profondeur passe
P Longueur d'entrée (rampe en début de rainure)
K Longueur en sortie (rampe en fin de rainure)
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
D Nombre de filets
SCK Distance de sécurité dans le sens de plongée (voir
page 130)
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
