HEIDENHAIN MANUALplus 620 319
4.8 Cy
cles de fr
aisag
e

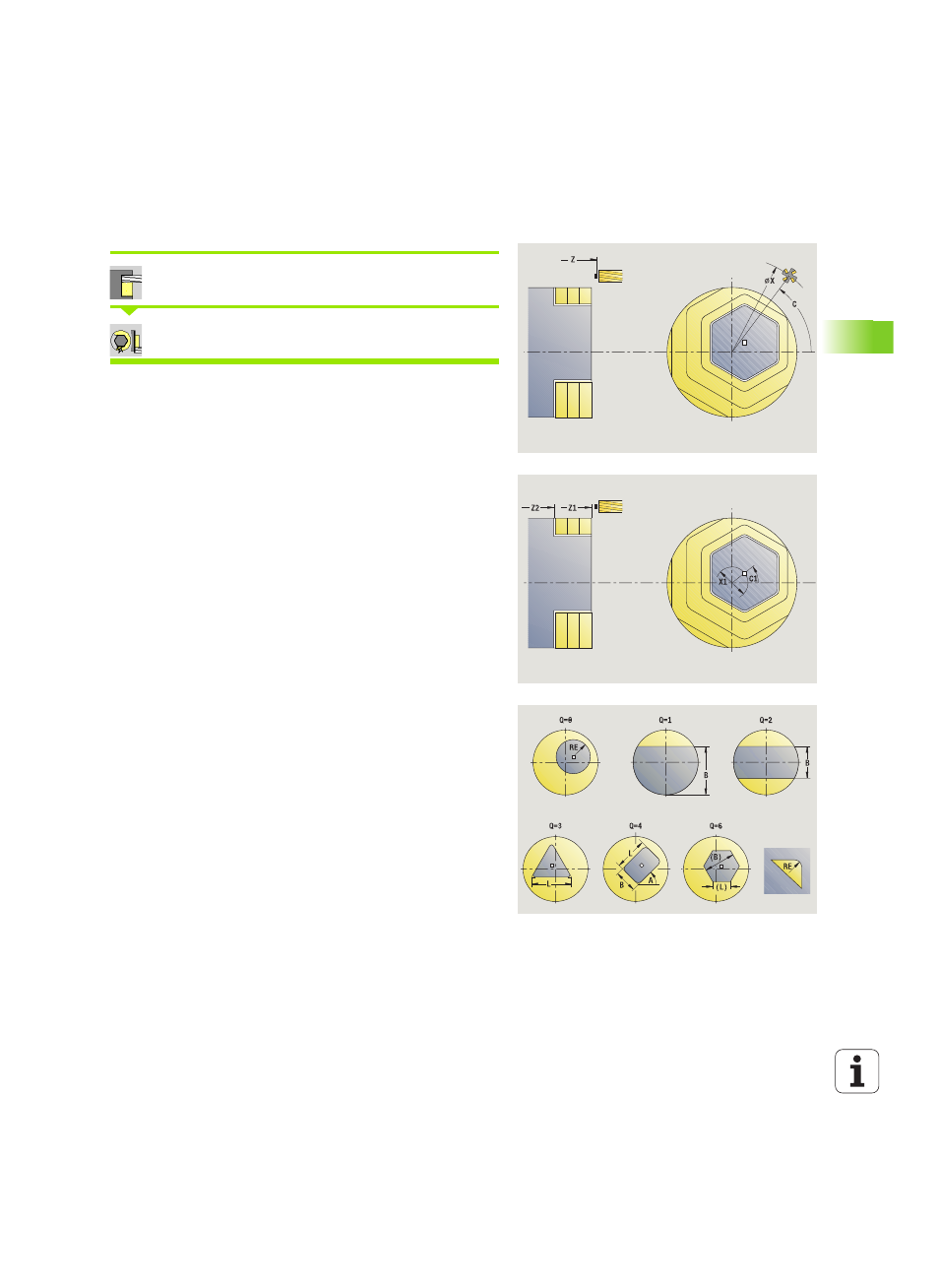

Fraisage sur la face frontale
Sélectionner Fraisage
Sélectionner le fraisage sur face frontale
En fonction des paramètres, le cycle fraise sur la face frontale :
 Une ou deux surfaces (Q=1 ou Q=2, B>0)
 Rectangle (Q=4, L<>B)
 Carré (Q=4, L=B)
 Triangle ou polygone (Q=3 ou Q>4, L<>0)
 Cercle (Q=0, RE>0, L et B : aucune introduction)
Paramètres du cycle (première fenêtre de saisie)
X, Z Point de départ
C Angle de broche (position axe C)
X1 Diamètre centre de la figure
C1 Angle centre de la figure (par défaut : angle broche C)
Z1 Face supérieure (défaut : pt de départ Z)
Z2 Fond de fraisage
Q Nombre d'arêtes
 Q=0 : Cercle
 Q=1 : une surface
 Q=2 : deux surfaces décalées de 180°
 Q=3 : triangle
 Q=4 : rectangle, carré
 Q>4: polygone
L Longueur d'arête
 Rectangle : longueur du rectangle
 Carré, polygone : longueur d'arête
 Polygone : L<0 : diamètre du cercle inscrit
 Cercle : aucune introduction
B Cote sur plat :
 Avec Q=1, Q=2 : épaisseur résiduelle (matière
résiduelle)
 Rectangle : largeur du rectangle
 Carré, polygone (Q>=4) : cote sur plat (à n'utiliser
qu'avec un nombre paire de surfaces; programmer en
alternative à „L“)
 Cercle : aucune introduction
