96
II Informations techniques
II - 2 P
a
ra
métr
er le système

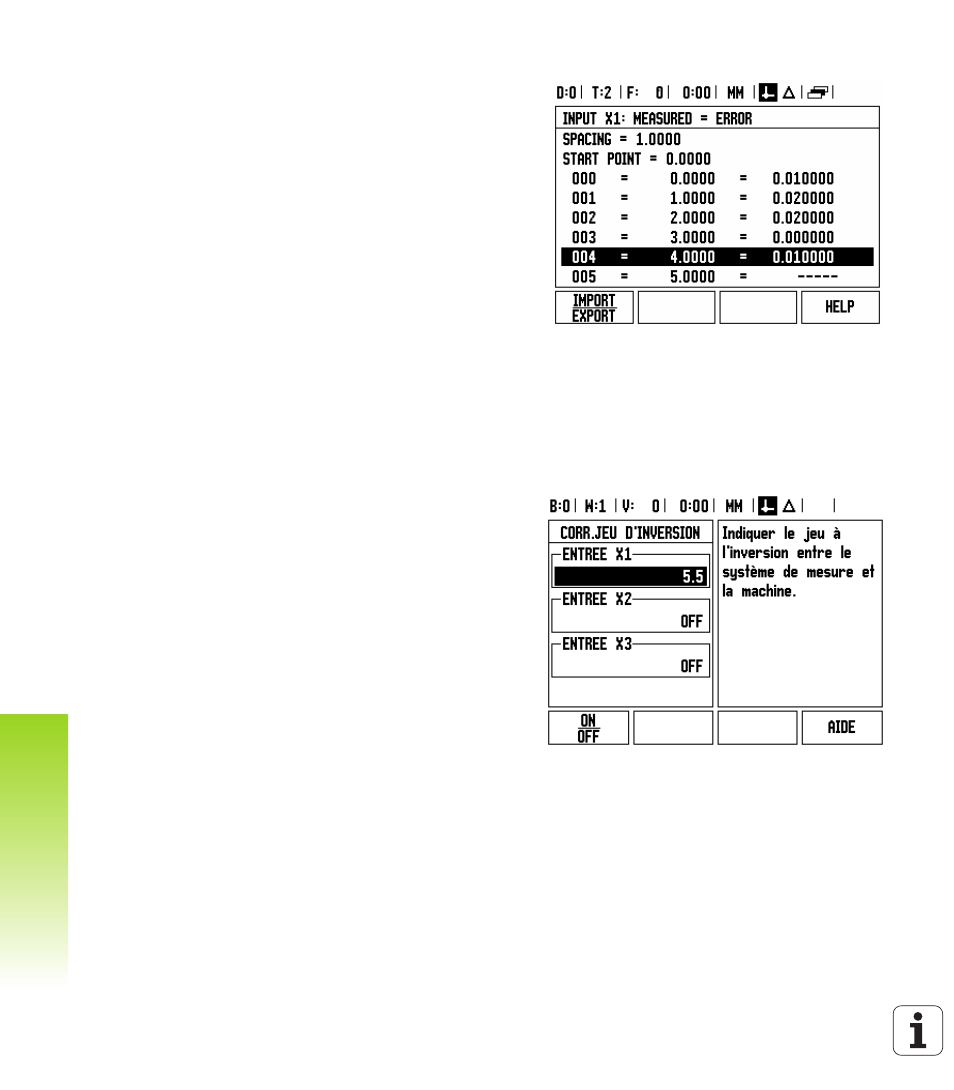

Afficher le tableau des corrections d'erreur
 Appuyez sur la softkey EDITER TABLEAU.
 La softkey VUE permet de commuter du mode tableau au mode
graphique.

Avec les touches fléchées EN HAUT ou EN BAS ou à l'aide du pavé
numérique, vous déplacez le curseur dans le tableau.
Les données du tableau des corrections d'erreur peuvent être
mémorisées sur un PC ou chargées de celui-ci via le port série.
Exporter le tableau actuel des corrections d'erreur

Appuyez sur la softkey EDITER TABLEAU.
 Appuyez sur la touches A GAUCHE/A DROITE
 Appuyez sur la softkey IMPORT/EXPORT.
 Appuyez sur la softkey EXPORT TABLEAU.
Importer un nouveau tableau de corrections d'erreur
 Appuyez sur la softkey EDITER TABLEAU.
 Appuyez sur la touches A GAUCHE/A DROITE
 Appuyez sur la softkey IMPORT/EXPORT.
 Appuyez sur la softkey IMPORT TABLEAU.
Compensation de jeu à l'inversion
Quand un capteur rotatif est utilisé sur une vis mère, un changement
de direction de la table peut provoquer une erreur de mesure due à la
conception de l'entraînement par la vis mère. Cette erreur est appelée
„erreur de jeu à l'inversion“. Elle peur être corrigée en introduisant
dans la fonction COMPENSATION DE JEU la valeur du jeu à
l'inversion.
Quand le système de mesure angulaire est en avance sur la table (la
valeur affichée est supérieure à la position réelle de la table), on parle
d'un jeu à l'inversion positif et, dans ce cas, on introduit comme valeur
de correction la valeur positive de l'erreur.
Quand aucune compensation de jeu à l'inversion n'est souhaitée, vous
devez introduire la valeur 0,000.
