I - 2 Utilisation du ND 780
Softkey CALCULATRICE CONE
(uniquement pour le tournage)
Un cône est déterminé en introduisant directement les cotes du
dessin, ou en tangentant la pièce conique avec un outil ou un système
de mesure.
Vous utilisez la calculatrice de cône pour calculer l'angle d'un cône.
Valeurs d'introduction :
La pente du cône se calcule de la manière suivante :
 Variation du rayon du cône
 Longueur du cône
Calcul à partir de deux diamètres (D1, D2) et de la longueur :
 Diamètre départ
 Diamètre arrivée
 Longueur du cône
Appuyer sur la softkey CALCULATRICE.
La barre de softkeys affichée actuellement à l'écran
contient entre autres les fonctions de la calculatrice
de cône.

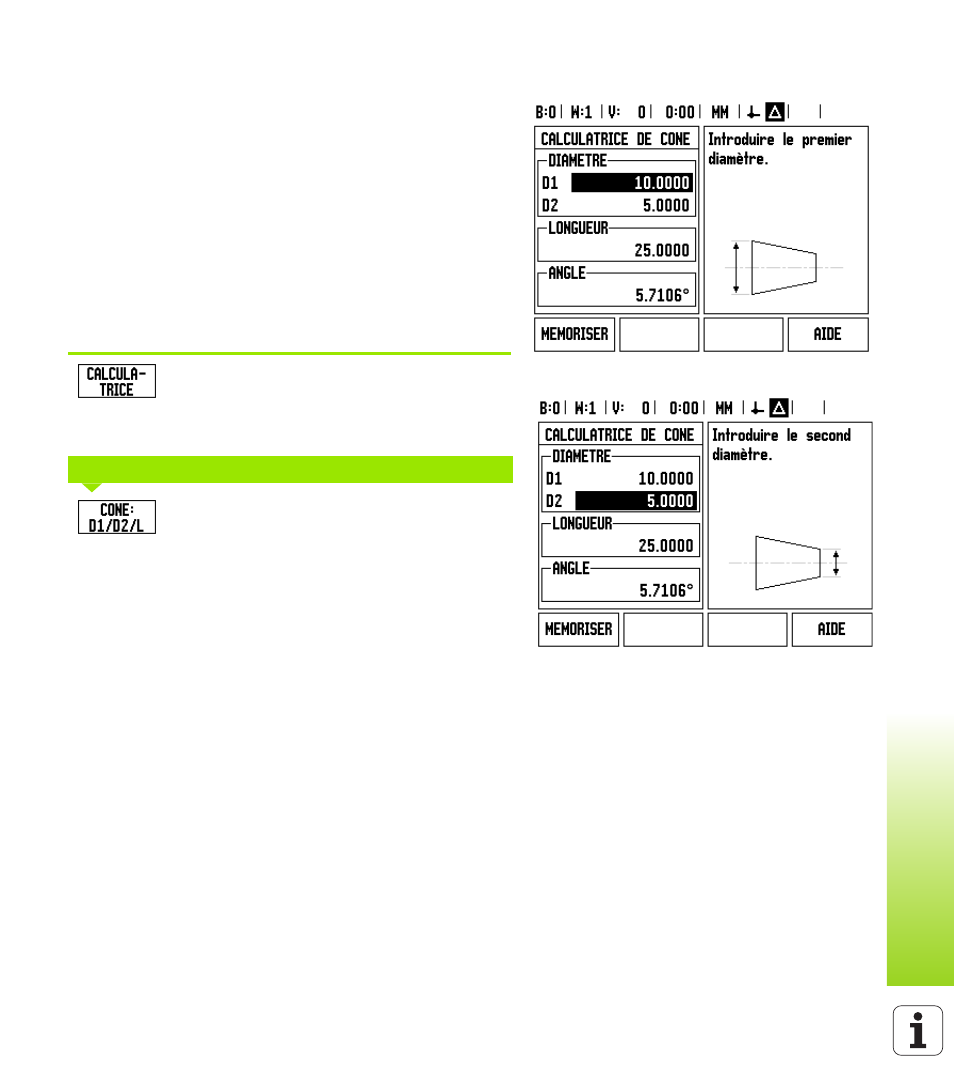

Pour calculer un angle à partir de deux diamètres et
de la longueur, appuyer sur la softkey CONE :
D1/D2/L
.
Premier point du cône, diamètre 1 : Saisissez la valeur
soit avec le pavé numérique et confirmez avec
ENTER ou tangenter un point avec l'outil et prenez la
valeur en compte avec NOTE.
Répétez la procédure précédente pour le champ
DIAMETRE 2.
Si vous utilisez la softkey NOTE, l'angle de cône sera
calculé automatiquement.
Si vous utilisez le pavé numérique, saisissez la valeur
dans le champ LONGUEUR et confirmez avec
ENTER. L'angle de cône calculé s'affiche dans le
champ ANGLE
CONE D1/D2/L
