Raccorder les systèmes de mesure
Le ND 780 fonctionne avec les systèmes de mesure linéaire et
angulaire HEIDENHAIN délivrant des signaux de sortie (11 µA
CC
ou
1 V
CC
). Les raccordements des systèmes de mesure en face arrière
du coffret ont les désignations X1, X2 et X3.
Les câbles de raccordement peuvent avoir une longueur de 30 m
max (100 ft.).

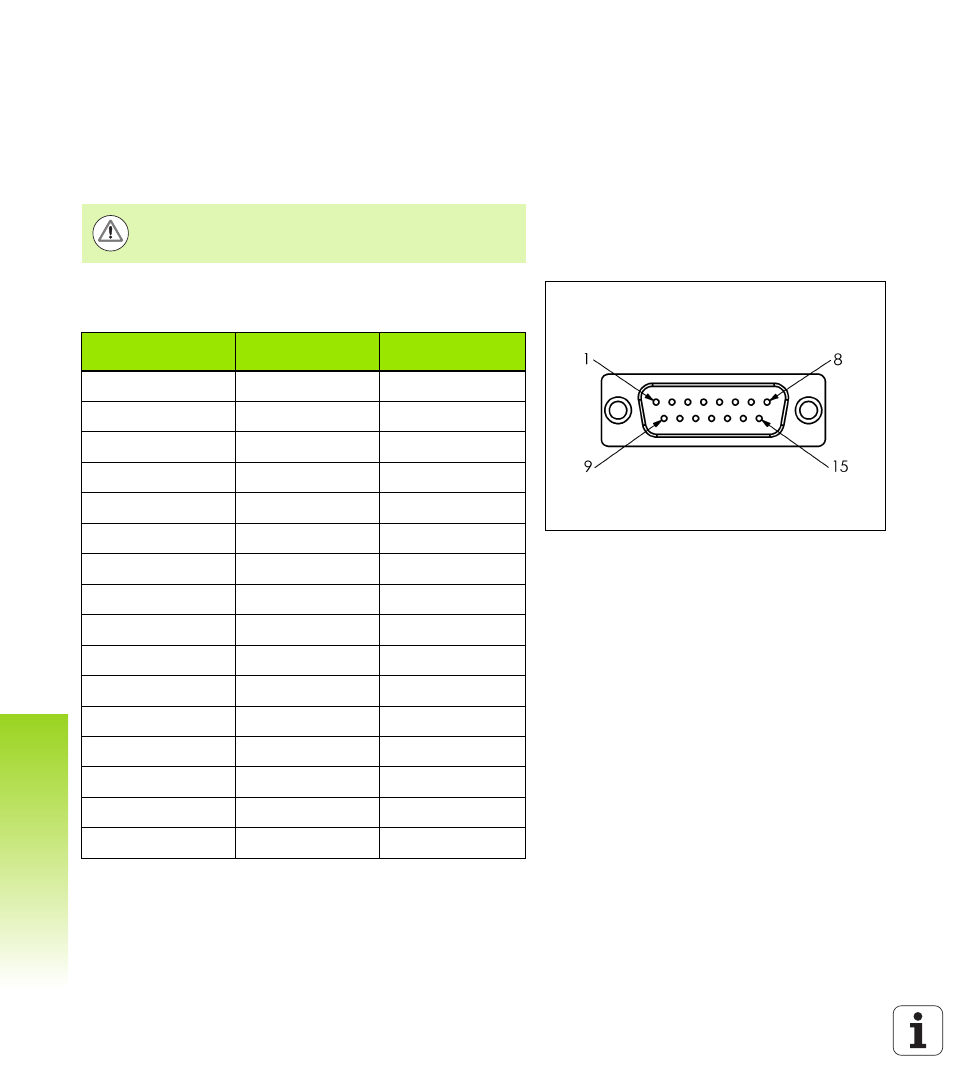

Distribution des broches des entrées de systèmes de mesure
Ne brancher ou débrancher les connecteurs que quand
l'appareil est hors tension!
Prise Sub-D, 15
broches Signal d'entrée
11 µA
CC
Signal d'entrée
1 V
CC
1 DC 5 V DC 5 V
2 0 V 0 V
3 I1 + A+
4 I1 - A-
5 / /
6 I2 + B+
7 I2 - B-
8 / /
9 / DC 5 V Sensor
10 I0 + R+
11 / 0 V Sensor
12 I0 - R-
13 Blindage intérieur /
14 / /
15 / /
Boîtier Blindage extérieur
