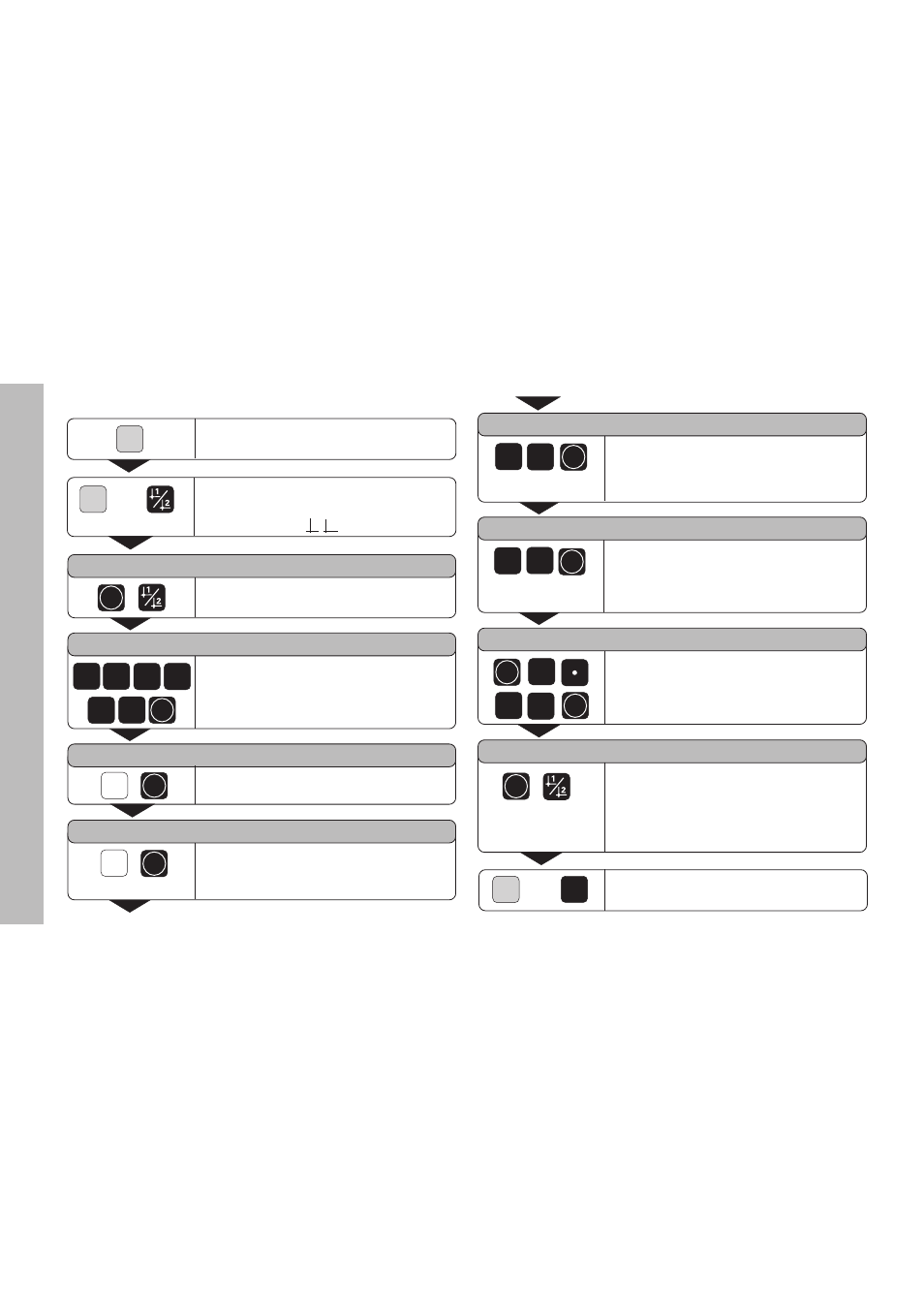

Correction non-linéaire de défauts d'axes
Sélection du tableau de valeurs de correction, introduire un
défaut d'axe
PT DE REF X
Introduire le point de référence pour le
défaut d'axe sur l'axe provoquant de
défaut, par ex. 27 mm, valider l'intro-
duction avec ENT.
2 7
DIST. PTS X
Introduire la distance entre les points de
correction sur l'axe provoquant le
défaut, par ex. 2
10 µ
m (soit 1.024 mm),
valider l'introduction avec ENT
1 0
27.000
Sélectionner la valeur de correction n°1
et introduire la valeur de correction qui
lui correspond, par ex. 0.01 mm, valider
l'introduction avec ENT.
0
0 1
28.024
Introduire les autres points de
correction. Si vous appuyez sur la
touche MOINS, le numéro du point de
correction actuel situé sur l'axe X
s'affiche.
Clôre l'introduction des données.
Sélectionner les fonctions spéciales.
PARAMETRE
Sélectionner le dialogue pour
l'introduction du code.
CODE
Introduire le code 105296,
valider avec ENT.
1 0 5 2
9 6
ENT
X
AXE X
Sélectionner l'axe à corriger, par ex. X,
valider l'introduction avec ENT.
X FONCT X
Introduire l'axe provoquant le défaut,
par ex. X (défaut du pas de vis), valider
avec ENT.
X
SPEC
FCT
ENT
ENT
ENT
ENT
ENT
ENT
Le cas échéant sélectionner
„Paramètres” en appuyant plusieurs
fois sur la touche 1 2.
SPEC
FCT
ENT
ENT
SPEC
FCT
ou CL
ou
