22

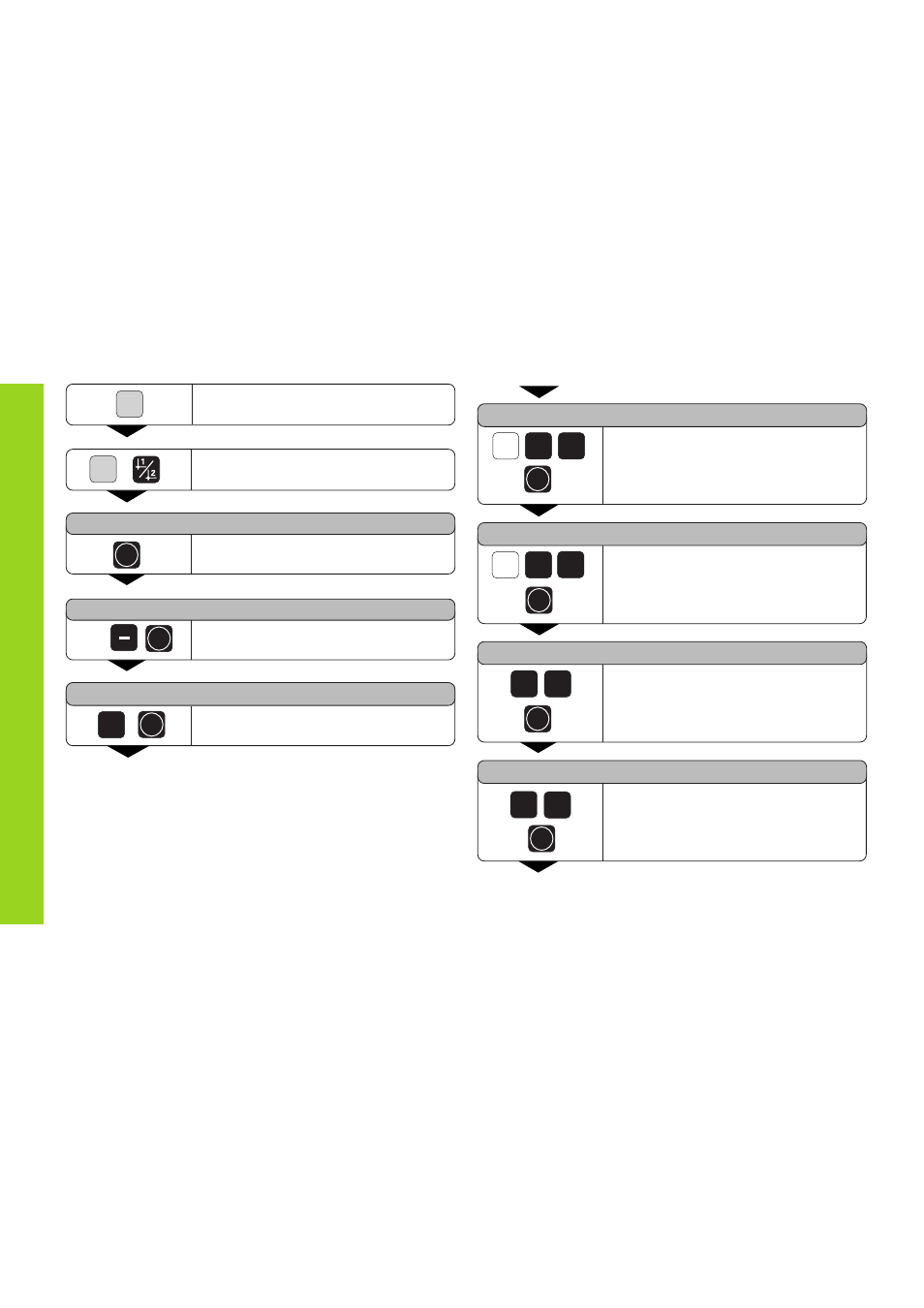

Cercle de trous/arc de cercle de trous
SPEC
FCT
ENT
Valider „Cercle entier”.
8
•
•
•
5 0 Y
X 5 0
0 2
0 3
•
•
•
ENT
ENT
ENT
ENT
ENT
SPEC
FCT
ENT
Sélectionner les fonctions spéciales.
CERC. ENTIER
NB DE TROUS
Introduire le nombre de trous, par ex. 8,
valider avec ENT.
Sélectionner „Cercle de trous“.
CERC. TROUS
évtl.
Valider „Cercle de trous”.
CENTRE Y
CENTRE X
Introduire la coordonnée Y du centre du
cercle, par ex. 50 mm, valider avec ENT.
RAYON
ANGLE INIT.
Introduire la coordonnée X du centre du
cercle, par ex. 50 mm, valider avec ENT.
Introduire le rayon du cercle de trous,
par ex. 20 mm, valider avec ENT.
Introduire l‘angle initial pour le premier
trou, par ex. z.B. 30° , valider avec ENT.
