Cercle de trous / arc de cercle de trous
La visualisation de cotes ND permet de réaliser de manière rapide et
simple des cercles de trous ou arcs de cercle de trous.
Les valeurs à introduire sont appelées dans la ligne de dialogue.
Chaque trou peut être positionné par „décomptage vers zéro”.
Il convient d'introduire les valeurs suivantes:
• Nombre de trous (jusqu‘à 999)
• Centre du cercle
• Rayon du cercle
• Angle initial pour le premier trou
• Pas angulaire entre les trous (pour arc de cercle de trous seulement)
• Profondeur du trou
Exemple:
Nombre de trous 8
Coordonnées du centre X = 50 mm
Y = 50 mm
Rayon du cercle de trous 20 mm
Angle intial 30 degrés
Profondeur du trou Z = –5 mm

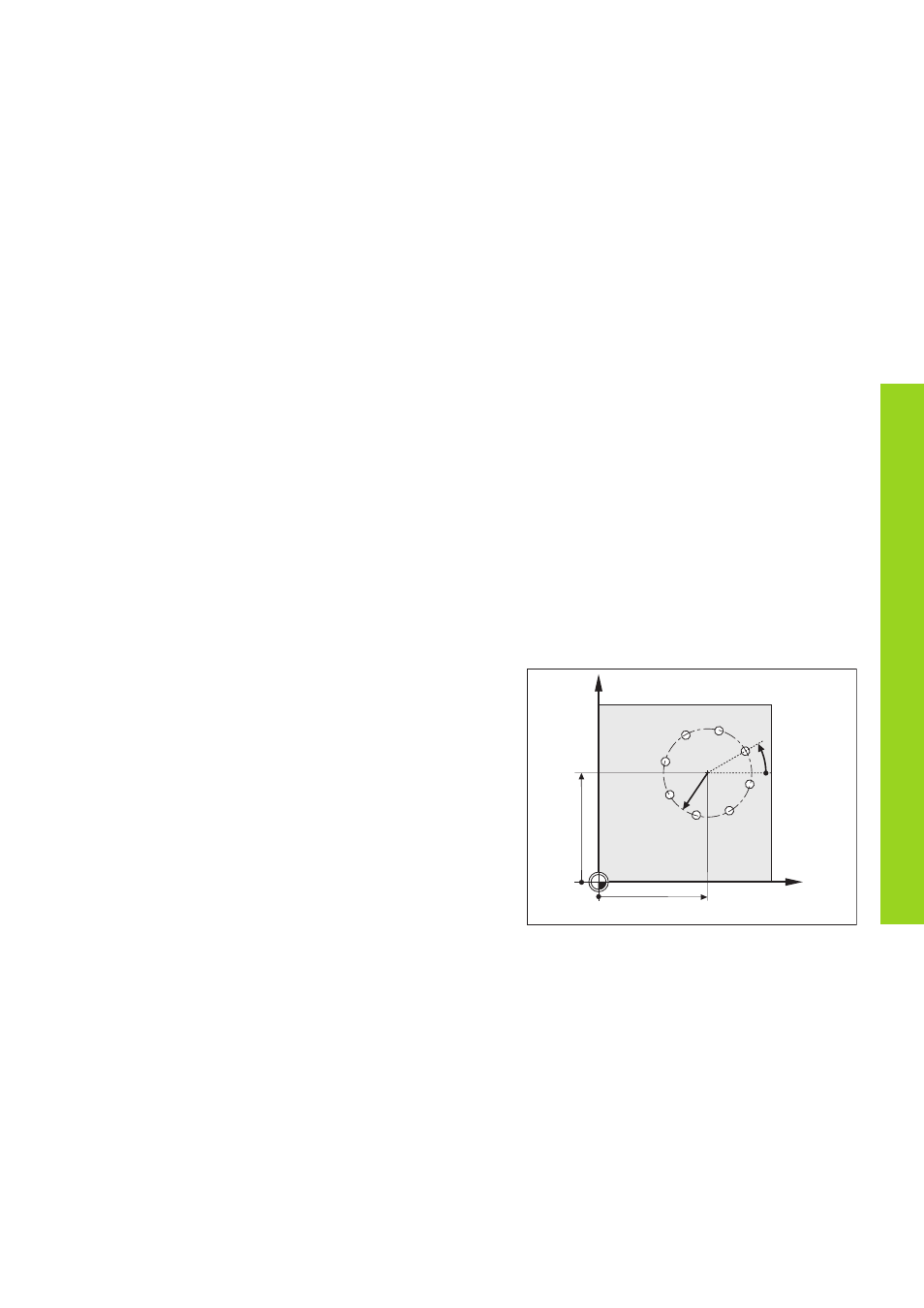

Cercle de trous/arc de cercle de trous
Y
X
30
°
R20
50
50
0
0
