103
ENTRETIEN
Feux

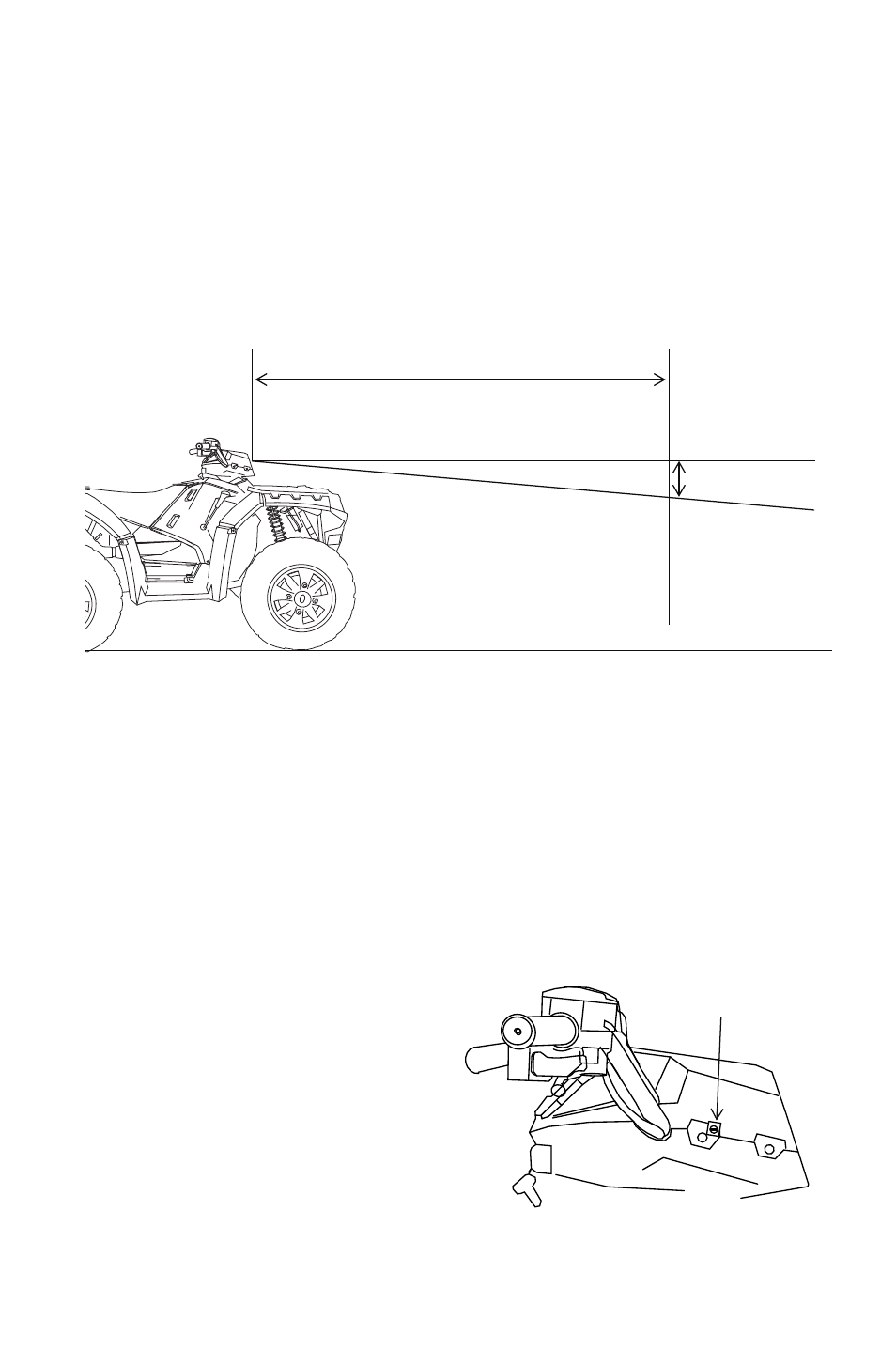

Réglage des feux de route
La hauteur du faisceau de phare est légèrement réglable. Suivre la
procédure ci-dessous pour effectuer le réglage.
1. Garer le véhicule sur une surface de niveau et placer le phare à
environ 7,6 m (25 pi) d’un mur. Mettre la boîte de vitesses à la
position stationnement (P).
2. Mesurer la distance du sol au centre du phare et tracer un repère sur
le mur à la même hauteur.
3. Démarrer le moteur. Mettre le commutateur de phare en position
feux de route.
4. Observer la zone lumineuse créée par le faisceau projeté par le
phare sur le mur. La partie la plus intense du faisceau de phare doit
se trouver à 5 cm (2 po) au-dessous du repère placé sur le mur.
Mesurer après avoir placé un poids équivalent à celui du conducteur
sur le siège.
5. La vis de réglage se trouve
du côté droit du boîtier de
phare. Pour régler le
faisceau, desserrer la vis.
Régler le phare à la
position souhaitée, puis
resserrer la vis.
5 cm (2 po)
Hauteur centrale du phare
7,6 m (25 pi)
Vis de réglage
