5

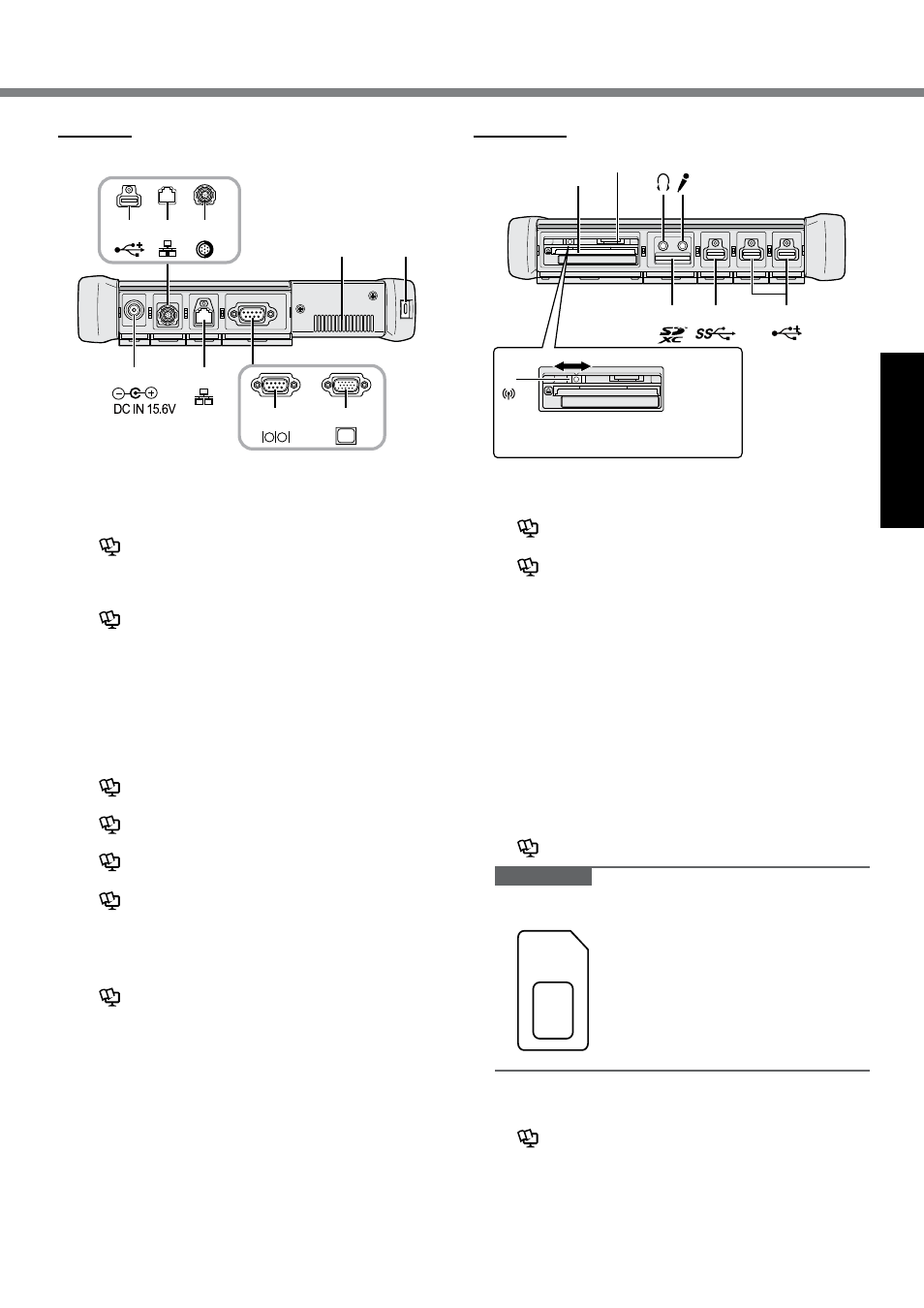

Prise en main
L M N *6 K
SC
H J I
G
OFF ON
A: Prise DC-IN
B: Port pour réseau local
è Manuel de référence “LAN”
C: Port série *1 / Port VGA *2
*1 <Pour modèles avec port série uniquement>
*2 <Pour modèles avec port VGA uniquement>
è Manuel de référence “Écran externe”
D: Verrou de sécurité
Vous pouvez raccorder un câble Kensington.
Pour plus d’informations, consultez le manuel fourni
avec le câble.
E: Orifice de ventilation (évacuation d’air)
F: 4e port USB (USB2.0) *3 / 2e port LAN *4 / Port
USB2.0 renforcé *5
*3 <Pour modèles avec 4e port USB (USB2.0) uniquement>
è Manuel de référence “Périphériques USB”
*4 <Pour modèles avec 2e port LAN uniquement>
è Manuel de référence “LAN”
*5 <Pour modèles avec port USB2.0 renforcé uniquement>
è Manuel de référence “Périphériques USB”
G: Commutateur de réseau sans fil
è Connexion à un réseau “Activation/désactivation
de la communication sans fil”
H: Emplacement pour carte mémoire SD
Laissez les cartes mémoire SD hors de portée des
nourrissons et des enfants.
è Manuel de référence “Carte mémoire SD”
I: Port USB 3.0
è Manuel de référence “Périphériques USB”
J: Ports USB2.0
è Manuel de référence “Périphériques USB”
K: Prise pour microphone
Vous pouvez utiliser un microphone à condensateur.
Raccorder un autre type de microphone peut couper
l’entrée audio ou engendrer un dysfonctionnement.
L: Prise pour casque
Vous pouvez raccorder un casque ou des haut-
parleurs amplifiés.
Lorsqu’ils sont raccordés, l’audio des haut-parleurs
intégrés est coupé.
M: Emplacement pour carte SIM
<Pour modèles avec WAN sans fil uniquement>
Insérez la carte SIM dans l’emplacement pour carte
SIM avec la face de contact tournée vers le bas et le
coin biseauté orienté vers l’avant.
è Connexion à un réseau “WAN sans fil”
ATTENTION
l Le port prend en charge les cartes SIM (15 mm x
25 mm).
N: Emplacement pour carte à puce *6
*6 <Pour modèles avec emplacement pour Smart Card uni-
quement>
è Manuel de référence “Carte à puce”
Côté droit
Les pièces (F) illustrées ci-dessous sont toutes option-
nelles.
Côté gauche
Pour activer le commutateur de réseau sans fil,
faites-le glisser et alignez-le avec le repère .
A B
F F * 3 * 4 * 5
C C
E D
* 1 * 2
F
