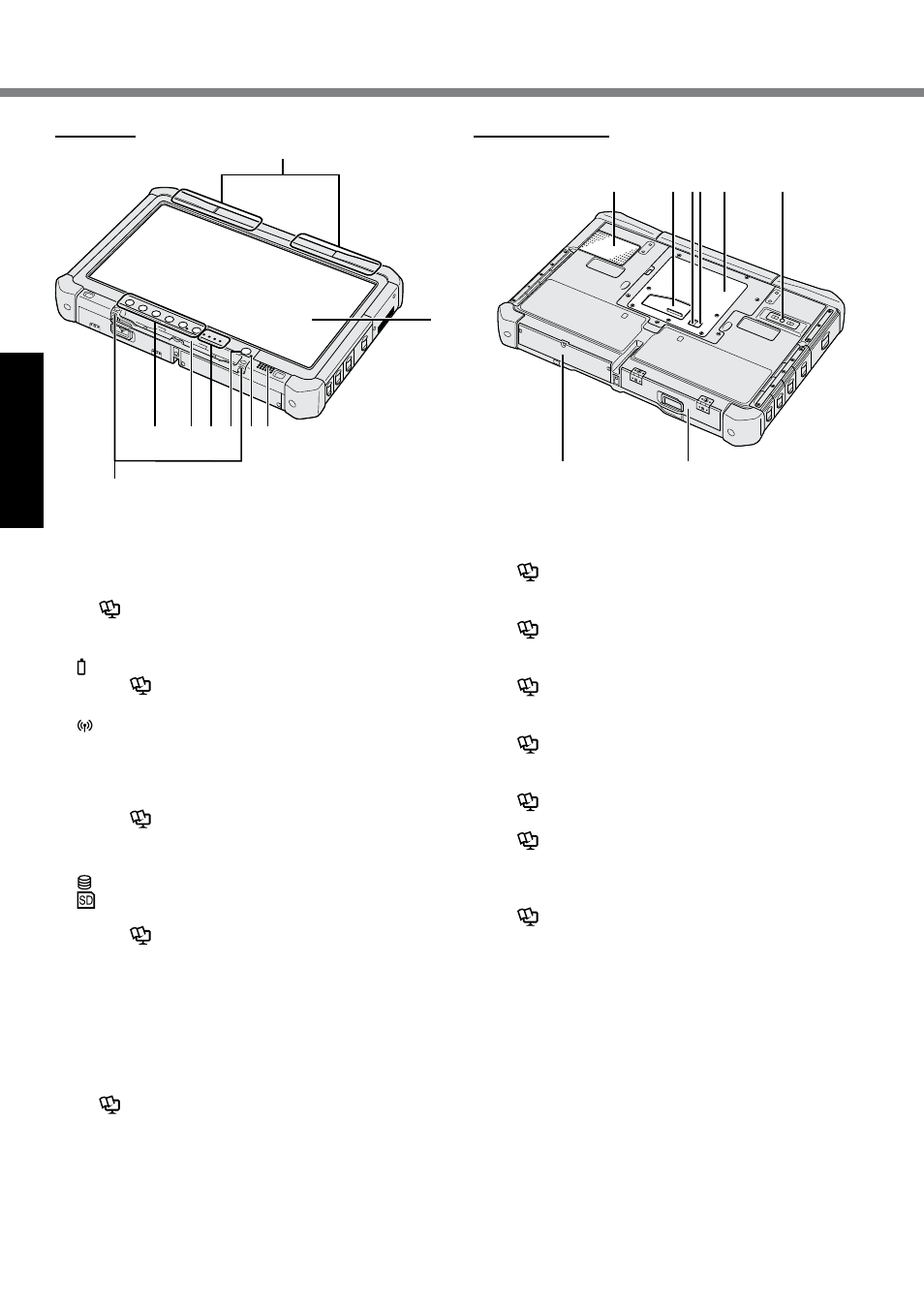

Description des pièces
A: Crochets du câble extensible
Les crochets du câble extensible ne sont pas fournis
pour certains modèles.
B: Boutons de la tablette
è
Manuel de référence “Boutons de la tablette”
C: Support du stylet
D: Voyant LED
: État de la batterie
è
Manuel de référence “Alimentation par
batterie”
: Prêt pour la communication sans fil
Ce voyant s’allume lorsque le LAN sans fil, le
Bluetooth et/ou le WAN sans fil sont connectés et
prêts. Il ne signale pas nécessairement l’activation
ou non de la connexion sans fil.
è
Connexion à un réseau “LAN sans fil”,
“Bluetooth”, “WAN sans fil”, “Activation/
désactivation de la communication sans fil”
: État du disque
: Voyant de la carte mémoire SD
(Clignote: en cours d’accès)
è
Manuel de référence “Carte mémoire SD”
E: Commutateur de marche/arrêt
F: État de l’alimentation
(Éteint : Hors tension/Veille prolongée, Vert: Sous ten-
sion, Vert clignotant : Veille (hybride), Vert clignotant
rapidement : Mise sous tension ou reprise impossible
en raison d’une température trop basse.)
G: Haut-parleur
H: Écran LCD
è
Manuel de référence “Opération de saisie à
l’écran”
I: Antenne Bluetooth
<Pour modèles avec Bluetooth uniquement>
è
Connexion à un réseau “Bluetooth”
Antenne WAN sans fil
<Pour modèles avec WAN sans fil uniquement>
è
Connexion à un réseau “WAN sans fil”
Antenne LAN sans fil
<Pour modèles avec Wireless LAN uniquement>
è
Connexion à un réseau “LAN sans fil”
J: Lecteur de disque dur
K: Batterie
è
Manuel de référence “Alimentation par batterie”
L: Caméra arrière
<Pour modèles avec caméra arrière uniquement>
è
Manuel de référence “Caméra”
M: Emplacement pour module RAM
è
Manuel de référence “Module RAM”
N: Connecteur d’antenne externe (CH1)
O: Connecteur d’antenne externe (CH2)
P: Connecteur de bus d’extension
è
Manuel de référence “Socle”
Q: Orifice de ventilation (entrée d’air)
Dessous et arrière
Face avant
J
K
Q
P O M
L
N
