6
3.2 connexions hydrauliques
3.2.1 Avertissements généraux
évitez les étranglements ou torsions avant les raccords et sur les tuyaux.
N'utilisez pas le système de remplissage de la cuve à des pressions supérieures à
celles reportées dans les données techniques.
Pour les connexions, utilisez des tuyaux et des raccords correctement dimensionnés
pour la pression d'utilisation de l'installation.
AtteNtioN : La connexion avec des installations existantes doit être effectuée en
respectant toutes les règles de sécurité décrites dans le présent manuel. Le monta-
ge et la mise en service dans l’installation doivent être effectués par du personnel
spécialisé et en respectant les règles de sécurité, le but étant d'optimiser la sécurité
de l'installation dans son ensemble.
3.2.2 Connexions hydrauliques
Branchez les tuyaux d'entrée à la vanne et ceux de sortie au débitmètre, en utilisant les raccords
correspondants de manière correcte. Prenez garde, si nécessaire, de l'introduction correcte du joint
torique fourni en dotation (orifices filetés). Dans les cas où, pour une raison quelconque, il y aurait des
fuites dans les filetages, il sera possible d'améliorer l'étanchéité en utilisant uniquement du ruban en
PTFE non fritté.

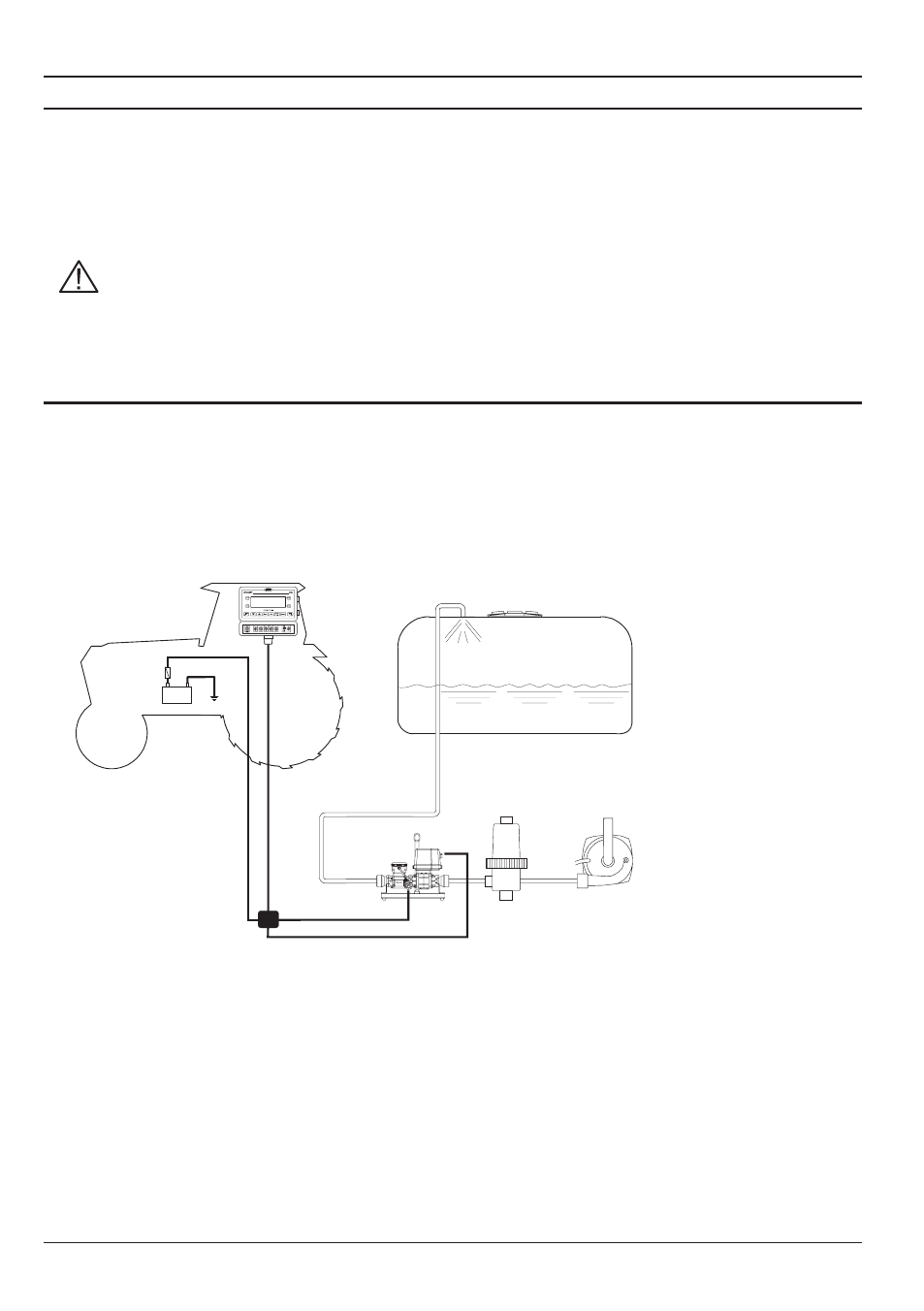

3.3 Branchement - schéma général
1 2 4 3 5
+ -
12Vdc
SPRAYING COMPUTER
A
B
C
D
E
Légende:
A Système de remplissage
de la cuve
B Filtre
c Pompe de remplissage de
la cuve
d Batterie
e Ordinateur (Ex. Bravo 400s)
