ARAG ORION Tank filling system Manuel d'utilisation
Page 5
5
3.1
connexions électriques

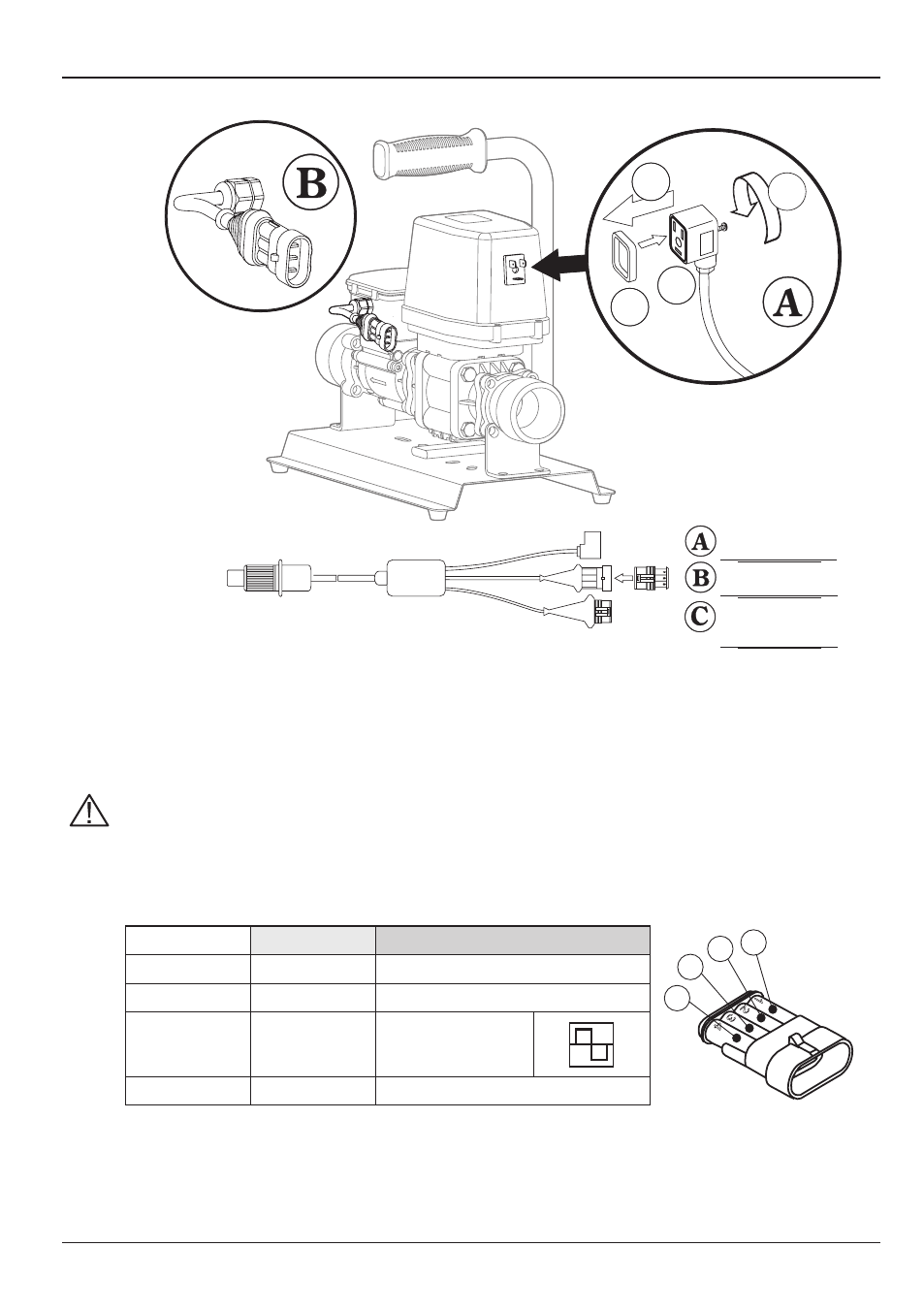

Le système de remplissage de la cuve doit être branché en utilisant le câblage fourni en dotation.
- Retirez le capuchon de protection de la vanne
- Positionnez le joint (
1 en Fig. A) sur le connecteur (2 en Fig. A), puis branchez le connecteur en
appuyant à fond (
3 en Fig. A). Prenez garde, lors du branchement, de ne pas plier les contacts
électriques sur la vanne.
- Vissez la vis (
4 en Fig. A) jusqu'au serrage complet.
AtteNtioN : si le joint n’est pas positionné correctement, des infiltrations d’eau
peuvent se produire dans le connecteur et dans la vanne, et risquer d’endommager
le système.
Ne BrANcheZ PAs L'ALimeNtAtioN eN utiLisANt Des FAstoNs Directs.
Branchements du connecteur Bravo (
c):
couleur
Position
connexion
Bleu
1
GND
Marron
2
+12 VDC
Jaune/Vert
3
Signal
(onde carrée)
Noir
4
Contrôle de la pompe
4
3
2
1
12 Vdc
au débitmètre
Câble vanne
à l ordinateur
(Ex Bravo 400s
Bravo 300s)
'
.
,
1
2
3
4
3
2
1
4
