6.2.2

Fixation des connecteurs sur le boîtier de commandes

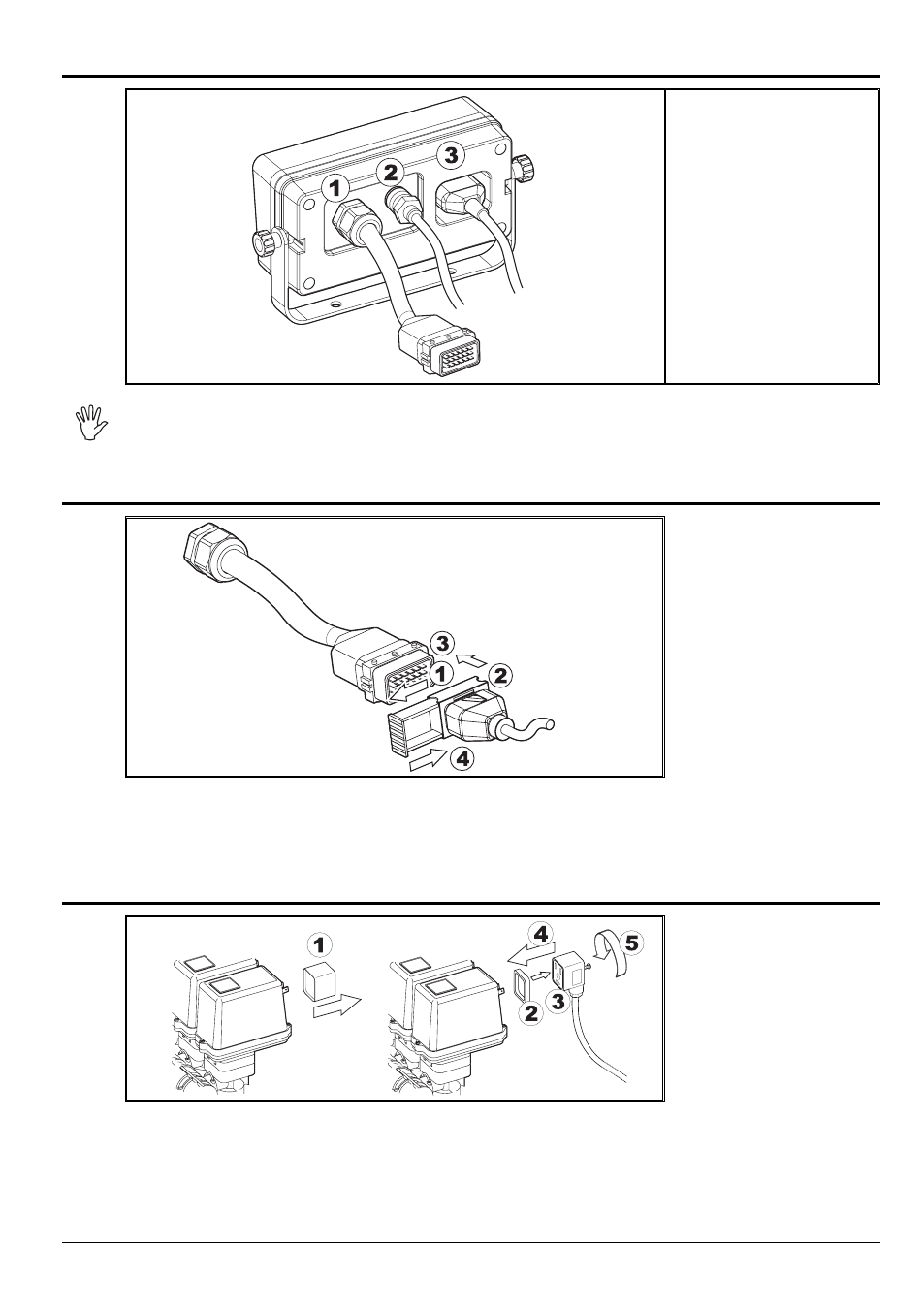

Fig. 4

Légende:

1 Connexion pour groupe de
commande (connecteur
SICMA câble intermédiaire).
2 Fixation pour digiblock
(connecteur polarisé avec
collier de serrage).
3 Prise d’alimentation
(Connecteur AMP polarisé
avec dent de retenue).
Presser jusqu’au déclic.

Introduction des câbles sur les points de connexion: ne pas forcer l'introduction des
connecteurs avec des pressions excessives ou des fl exions: les contacts peuvent
s’endommager et compromettre le fonctionnement correct du boîtier de commandes.

6.2.3

Couplage du connecteur SICMA

Fig. 5

- Tirez la coulisse violet du connecteur vers l'extérieur (1 en Fig. 5).
- Positionnez le connecteur (2) en le branchant sur la prise (3) et appuyez sans forcer.
- Remettez la coulisse violet (4) en place jusqu'au parfait blocage.
Si le branchement présente des difficultés, vérifi er la position du connecteur.

6.2.4

Connexion des connecteurs sur le groupe de commande

Fig.6

- Retirer le capuchon de protection (1 in Fig. 6) de la vanne élecrique.
- Positionner le joint (2) en l’enfi lant sur le connecteur (3) puis brancher le connecteur en appuyant
à fond (4): Veillez, au cours de l’insertion, à ne pas plier les contacts électriques sur la vanne.
- Visser la vis (5) jusqu’au serrage complet.
