6.2.7 Modes de fonctionnement
Les boîtiers de commande peuvent fonctionner en mode "M" ou "P", d'après la connexion du câble
d'alimentation (par. 6.2.8).
• Mode de fonctionnement “M”:
Les vannes de section se ferment ou s’ouvrent en agissant sur la vanne générale à condition
que l’interrupteur correspondant aux vannes de section soit correctement positionné.
Autrement dit, si les interrupteurs des sections sont sur OFF (levier abaissé), les sections ne seront
pas commandées même si vous agissez sur la vanne générale. Si un ou plusieurs interrupteurs des
vannes de section sont sur ON (levier levé), à la fermeture ou à l’ouverture de la vanne générale,
les sections seront également fermées ou ouvertes.
• Mode de fonctionnement “P”:
Les vannes de section sont commandées indépendamment.
L’ouverture ou la fermeture de la vanne générale n’entraîne pas l’ouverture ou la fermeture des
vannes de section.
6.2.8 Sélection du mode de fonctionnement "M" ou "P"
Le câble d'alimentation dispose d'un fi l ultérieur pour la sélection du mode de fonctionnement
(par. 6.2.7).
Le mode change d'après la connexion réalisée:

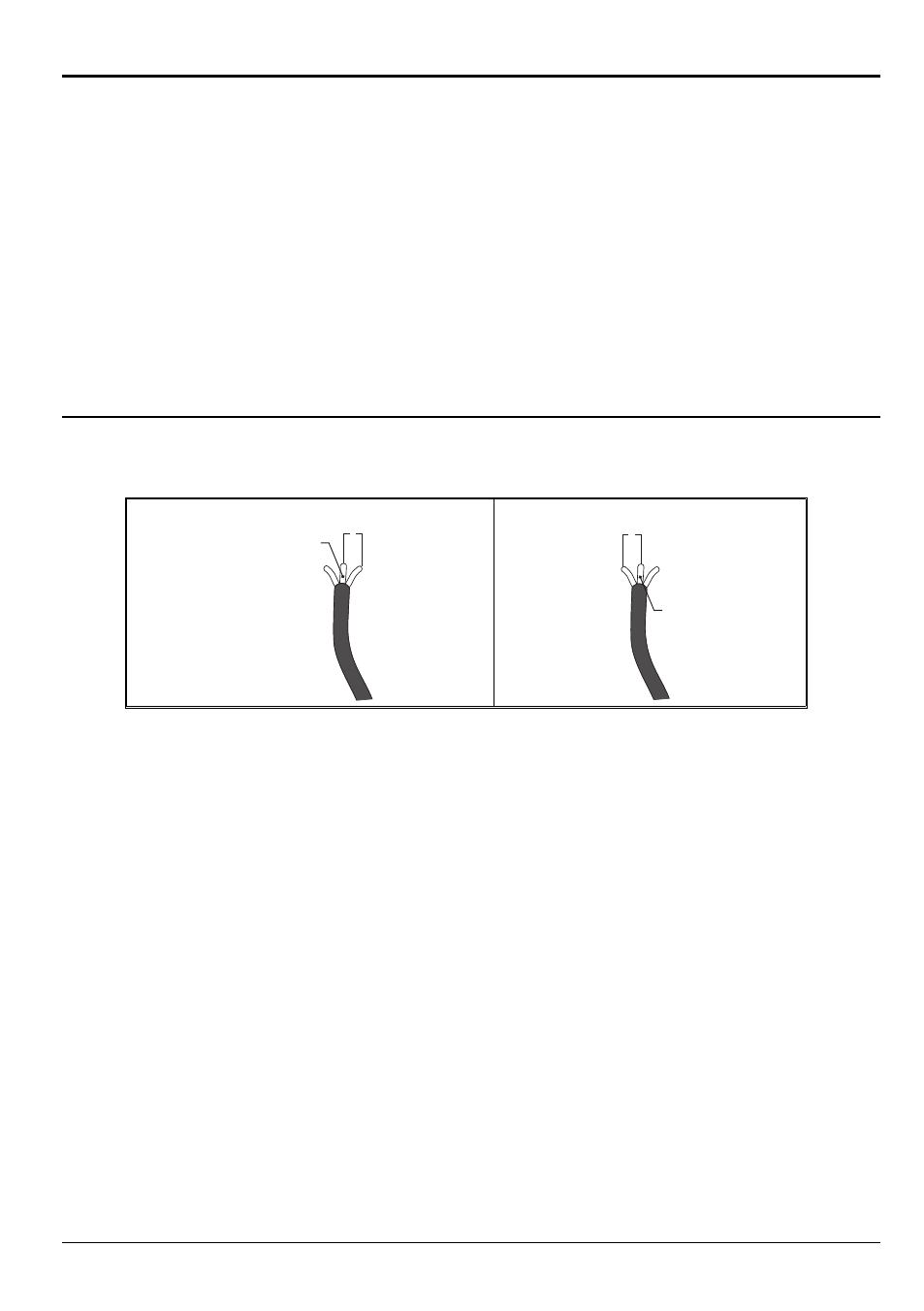

Fig. 10
- (Bleu)
+ (Marron)
FONCT. M
Jaune/Vert
Fig. 11
- (Bleu) + ( ) Marron
FONCT. P
Jaune/Vert
