12
7 COMMANDES ET VISUALISATIONS DU BOÎTIER DE COMMANDE

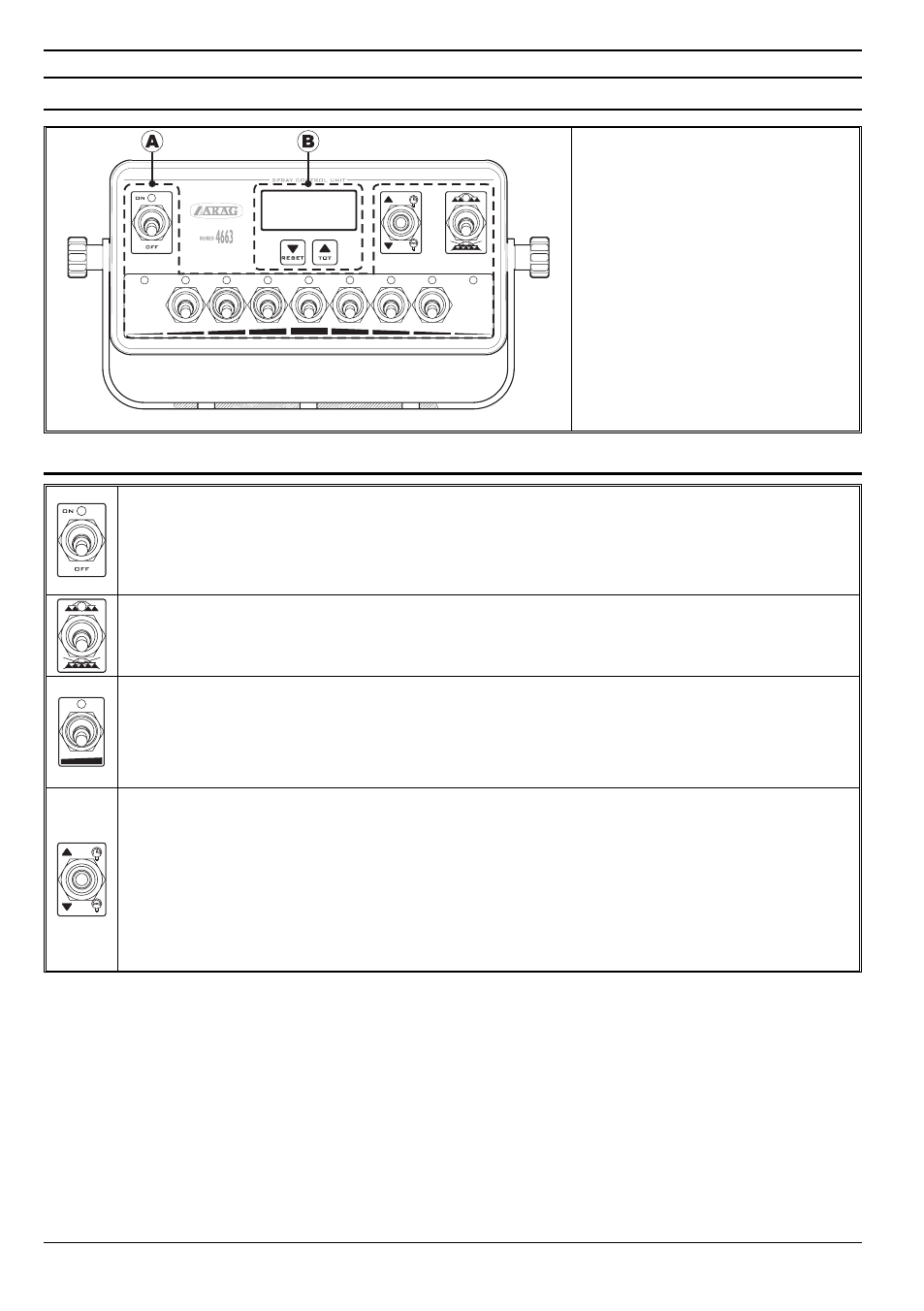

7.1 Panneau de commande
Fig. 12
A Déviateurs de contrôle du boîtier de
commande et des phases de pulvérisa-
tion (par. 7.2).
B Fenêtre d'affichage de la pression
et touches de programmation de l'écran
(chap. 8).
7.2 Utilisation des déviateurs
Déviateur ON/OFF du boîtier de commande
• pour mettre sous tension le boîtier de commande, déplacer le déviateur vers le haut (led allumée).
• pour mettre hors tension le boîtier de commande, déplacer le déviateur vers le bas (led éteinte).
ATTENTION : si le boîtier de commande reste sous tension par mégarde, la batterie pourrait se
décharger.
Déviateur de commande vanne générale
• pour ouvrir la vanne générale, déplacez le déviateur verso le haut (led allumée)
• pour fermer la vanne générale déplacez le déviateur vers le bas (led éteinte).
Déviateurs de commande des vannes de section
• Pour ouvrir la vanne de section, déplacer le déviateur correspondant vers le haut (led allumée)
• Pour fermer la vanne de section, déplacer le déviateur correspondant vers le bas (led éteinte)
La commande des vannes de section varie selon le type de fonctionnement activé sur l’ordinateur.
Pour l’utilisation correcte, se reporter au par. 6.2.7 - Mode de fonctionnement.
Déviateur de commande de la vanne régulatrice
Le levier se trouve normalement dans la position centrale.
• pour augmenter la quantité de liquide à distribuer (augmentation de pression dans le groupe de commande)
positionnez le déviateur vers le haut.
• pour diminuer la quantité de liquide à distribuer (diminution de pression dans le groupe de commande)
positionnez le déviateur vers le bas.
La fenêtre d'affichage du boîtier de commande indique la valeur instantanée de pression.
ATTENTION : pour afficher la pression il est nécessaire d'installer un transducteur de pression
(par. 6.2.5).
Tab. 3
