6

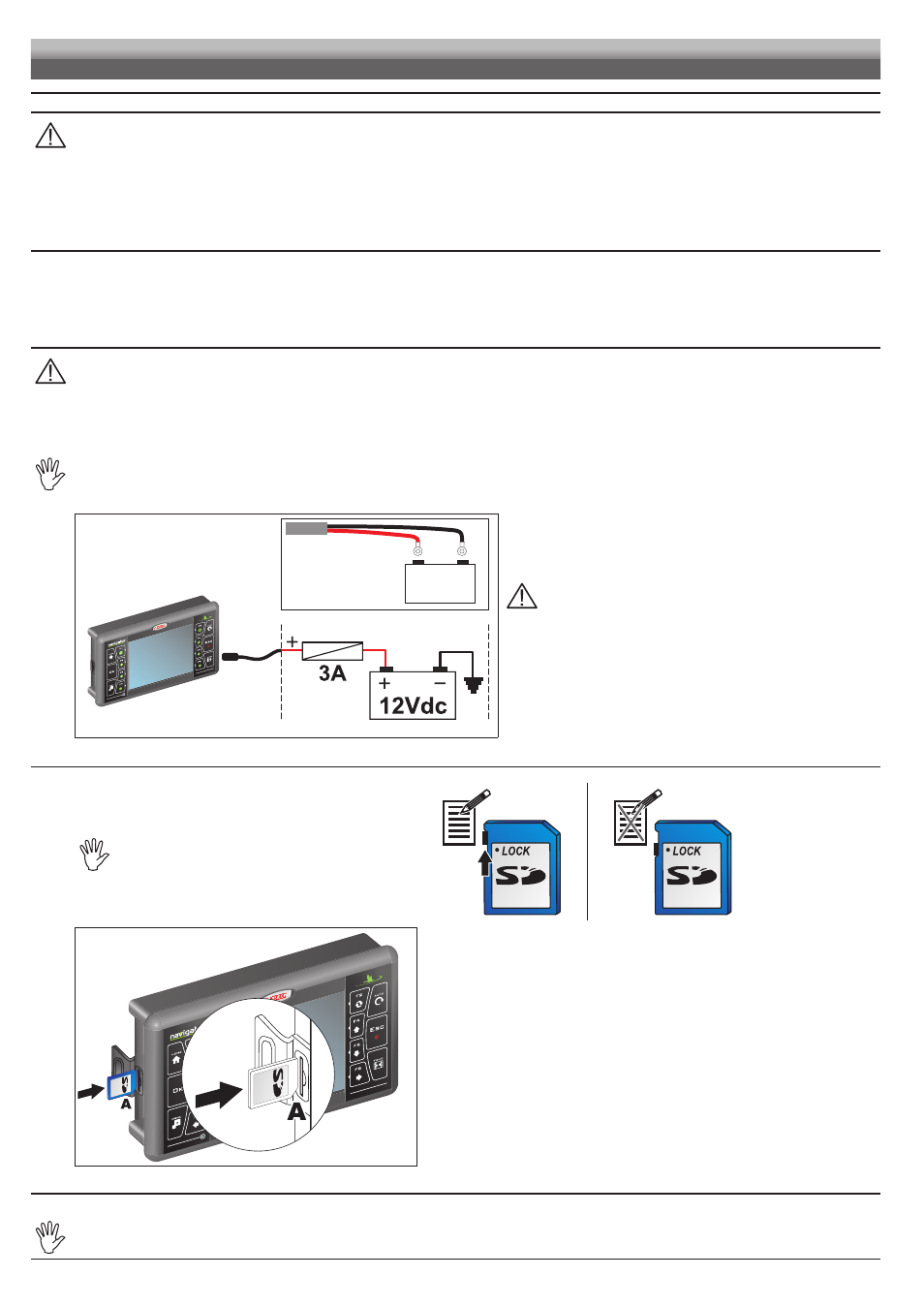

6 RACCORDEMENTS ÉLECTRIQUES
• Utilisez uniquement les câbles fournis avec les ordinateurs ARAG.
• Veillez à ne pas détériorer, tirer, déchirer ou couper les câbles.
• Tout préjudice occasionné par l'utilisation de câbles inadéquats ou, quoi qu'il en soit, non fabriqués par ARAG, rendra
automatiquement la garantie nulle et caduque.
• Aucune responsabilité ne peut engager ARAG pour les dommages aux appareillages, aux personnes, aux animaux ou choses,
causés par l'inobservation de ce qui précède.
6.1 Raccordement des caméras
Navigator peut être relié à une ou deux caméras Code. 46700100 (achetables séparément) au moyen des câblages spéciaux illustrés dans le
catalogue général ARAG.
Reliez le connecteur au moniteur (voir points de connexion au par. 5.2) et faites arriver l'autre extrémité du câble à la caméra : après vous être assuré
de la bonne connexion, tournez l'écrou annulaire dans le sens des aiguilles d'une montre jusqu'à son blocage.
6.2 Raccordement de l'alimentation
ATTENTION :
Afin de ne pas courir le risque de court-circuitage, ne reliez pas les câbles d’alimentation à la batterie avant d’avoir terminé
l’installation.
Avant d'alimenter le navigateur, assurez-vous que la tension de batterie du tracteur est correcte (12 Vcc).
Navigator est directement alimenté par la batterie de la machine agricole (12 Vcc) : l'activation doit TOUJOURS être effectuée depuis l'ordinateur ;
ensuite rappelez-vous de le désactiver en utilisant la touche spéciale située sur le panneau de commande.
L'activation prolongée du navigateur lorsque la machine est à l'arrêt peut décharger la batterie du tracteur : en cas d'arrêts
prolongés de la machine moteur éteint, assurez-vous d'avoir désactivé l'ordinateur.
La source d'alimentation doit être reliée comme l'indique la Fig. 5 :
Fig. 5
Reliez directement le câble d'alimentation à la batterie en utilisant
les œillets spéciaux.
ATTENTION ! NE reliez PAS l'ordinateur de manière subordonnée
à la clé de contact (15/54).
6.3 Carte à mémoire SD
La carte à mémoire SD peut être utilisée pour
l'échange de données avec le navigateur.
Avant de l'utiliser assurez-vous que la carte ne
soit pas protégée (Fig. 6).
SEULEMENT les cartes à mémoire du type SD
ou SDHC sont compatibles.
Fig. 6 Fig. 7
Fig. 8
• Introduction :
Introduisez la carte à mémoire en faisant attention à son orientation :
la partie biseautée
A de la carte doit être orientée vers le bas. Après l'introduction,
poussez la carte jusqu'à ce qu'elle soit complètement insérée et fermez avec le
couvercle spécial.
• Extraction :
Poussez la carte à l'intérieur de son logement en la relâchant immédiatement :
maintenant vous pouvez la retirer.
6.4 Clé USB
La clé USB peut être utilisée pour l'échange de données avec Navigator.
Avant de l'utiliser, assurez-vous que la clé USB n'est pas protégée.
Toutes les clés USB jusqu'à 8 Gb de mémoire sont compatibles.
INSTALLATION
