11 emploi, 1 commandes sur l'ordinateur, Utilisation – ARAG Navigator LT Manuel d'utilisation
Page 32
32
11
EMPLOI
IMPORTANT :
Navigator ne gère pas l'état des tronçons : l'intervention dans les vannes doit se faire d'une manière autonome, en
consultant le manuel d'instructions de la commande que vous utiliserez.
En signalant ce qui se passe sur le champ, Navigator pourra collecter les données de traitement.

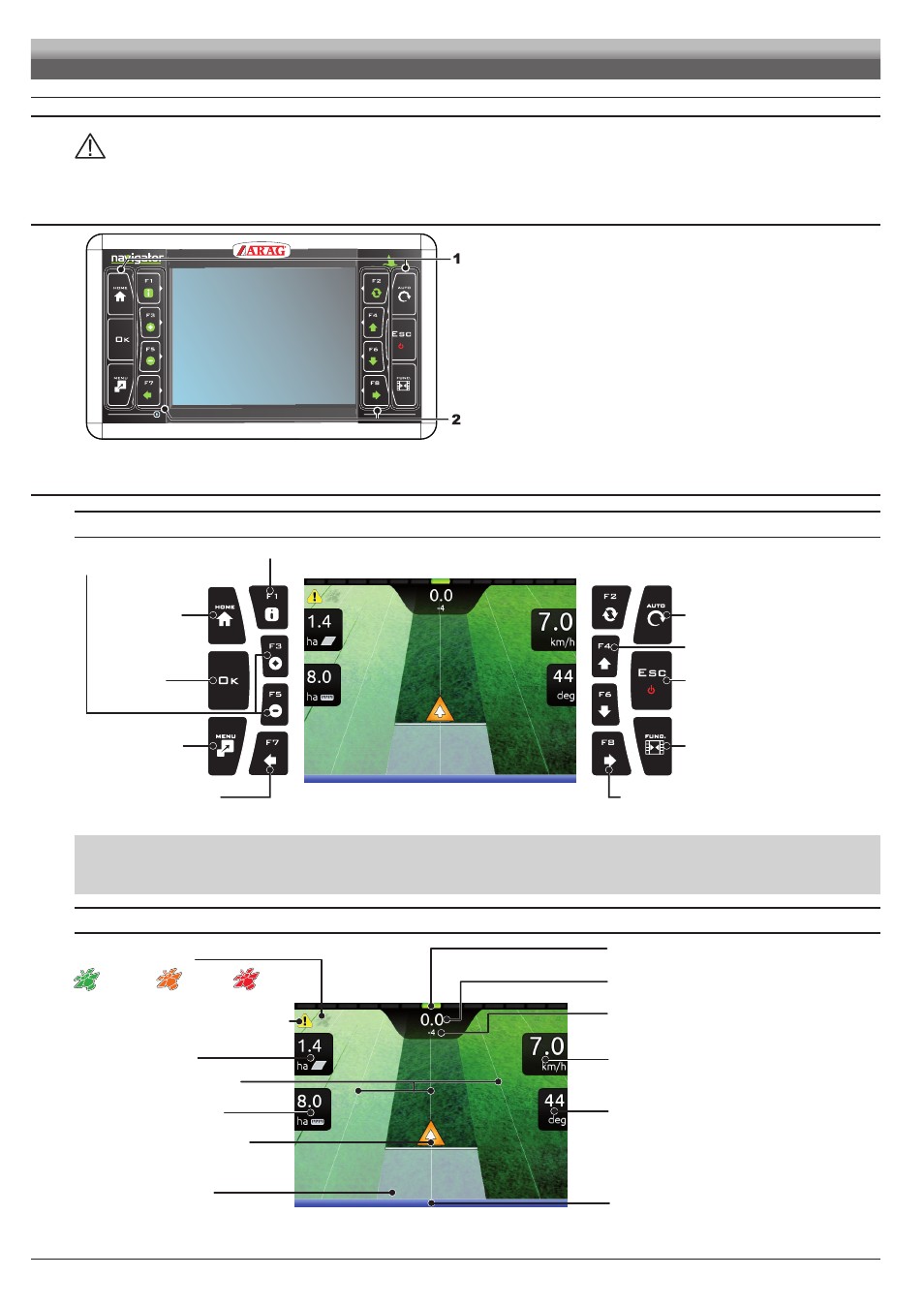

11.1
Commandes sur l'ordinateur
Fig. 116
Légende :
1 Touches de commande et d'affichage
2 Touches fonction
Les touches fonction sont contextuelles : la fonction de chacune est liée à ce qui
est affiché,
l'utilisation de ces touches sera donc expliquée au cours de la
description des procédures.
11.2
Page-écran de guidage
UTILISATION DES TOUCHES
Passe au menu
« Home »
Touche de
confirmation
Passe au menu
de traitement
INUTILISÉE
Allume / éteint
Interrompt une fonction
Interrompt la modification d'une
donnée
Activation du traitement
Choisit les données de
traitement affichées sur la GAUCHE
Choisit les données de traitement
affichées sur la DROITE
Réglage du zoom sur l'afficheur
F3
(
+
) augmente,
F5
(
-
) réduit
Affiche les informations / alarmes de traitement (par. 13.1)
Active / désactive
l'affichage des fonctions de
traitement
Fig. 117
F1
÷
F8
: Touches fonction contextuelles
Elles exécutent des opérations liées à l'afficheur visualisé (réglage du zoom dans la page-écran de guidage, etc., Fig. 117)
Quand la liste des fonctions est affichée, elles exécutent des fonctions de traitement spécifiques : la fonction de chacune est liée à ce qui est affiché, l'utilisation de
ces touches sera expliquée au cours de la description des procédures.
INDICATIONS AFFICHÉES
Qualité du signal GPS :
Écartement : distance entre la position du tracteur
et la trace à suivre
Numéro de passage : la ligne de référence est le
nombre 0, les traces à gauche sont négatives alors
que celles à droite sont positives.
Position de la machine
Traces de référence
Surface traitée
Vitesse (détectée par le GPS)
Alarme active
(Appuyez sur
F1
pour les détails, par. 13.1)
Surface calculée
Zone traitée
Direction
Rampe de pulvérisation (par. 11.3)
Rampe à LED : représentation graphique de l'écartement
Chaque LED correspond à la valeur définie dans le
Signal
DGPS
Signal
GPS
Données
non valides
Fig. 118
UTILISATION
