PROGRAMMATION AVANCÉE « MATÉRIEL »
La géométrie du matériel affiché dépend de la définition des paramètres de configuration de base (chap. 9).

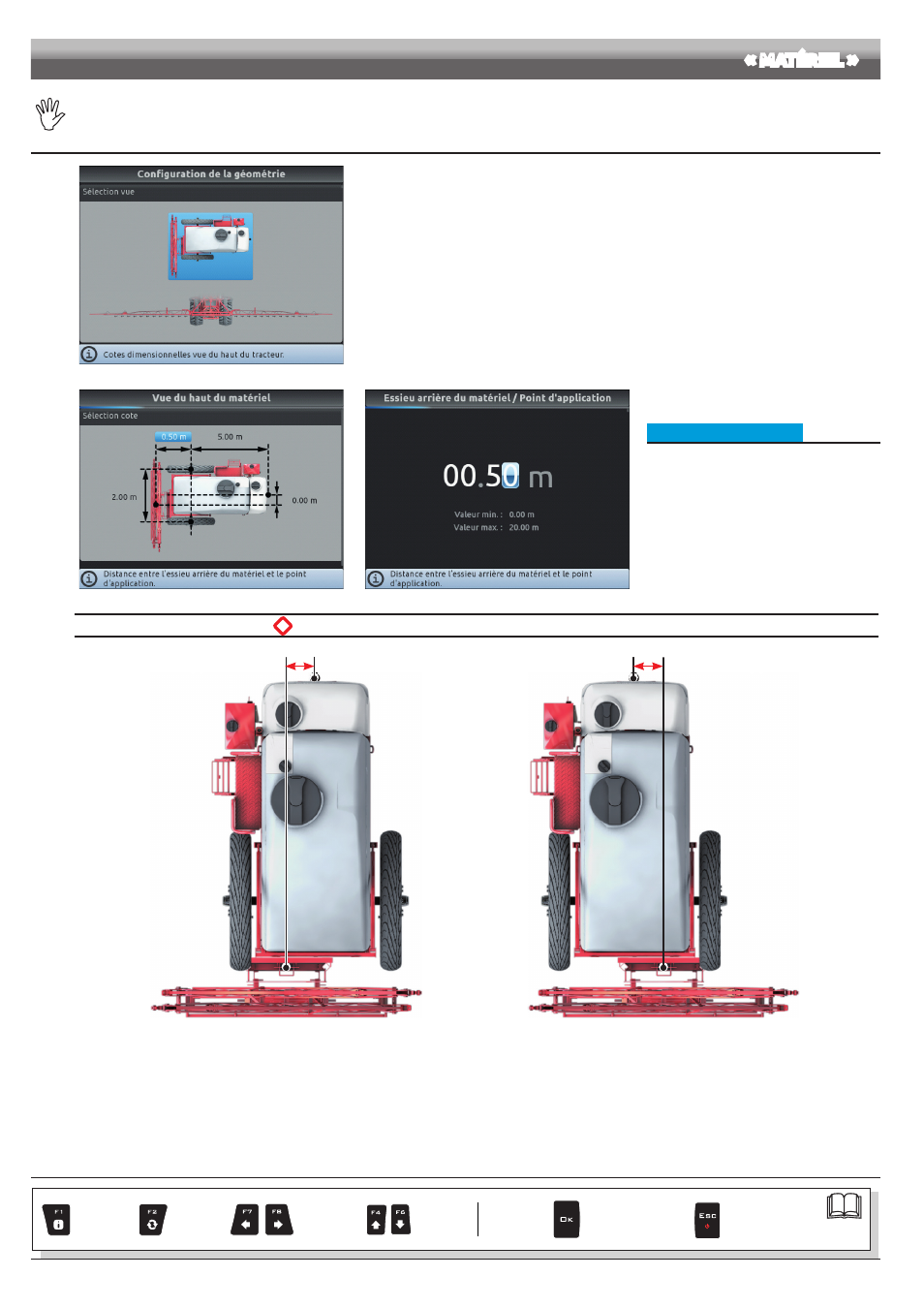

10.1.4 Configuration de la géométrie du matériel tracté (ÉQUIPEMENT AVEC CROCHET D'ATTELAGE)
Fig. 68
Saisissez les mesures de la machine agricole :
- Appuyez sur les touches flèche (EN HAUT, EN BAS, GCHE, DRTE) pour vous déplacer entre les vues de
l'outil.
- Confirmez en appuyant sur
OK pour accéder à la configuration.
Fig. 69 Fig. 70
• Vue du haut du matériel
- Appuyez sur les touches flèche pour vous
déplacer entre les cotes (EN HAUT, EN
BAS, GCHE, DRTE) : l'afficheur visualise la
description de la cote sélectionnée.
- Confirmez en appuyant sur
OK pour
accéder à la configuration.
- Saisissez la donnée.
- Sélectionnez et programmez toutes les cotes
une à la fois.
* Désaxage horizontal entre point d'application et point d'attelage
Point d'application Point d'attelage
- 1.50 m
VALEURS NÉGATIVES :
le point d'application est
déplacé à gauche par rapport
au point d'accrochage.
Fig. 71
Point d'application Point d'attelage
+ 1.50 m
VALEURS POSITIVES :
le point d'application est
déplacé à droite par rapport
au point d'accrochage.
Fig. 72
À SUIVRE > > >
