ANNEXE
• GUIDE D'UTILISATION DU SMARTSENSOR HD
85
R=15
NC
P=14
232 RTS
Orange
N=13
232 CTS
Marron
M=12
232 TD
Jaune
a=24
NC
S=16
NC
A=1
+CC
Rouge
B=2
-CC
Noir
T=17
NC
C=3
NC
U=18
NC
b=25
NC
Z=23
NC
c=26
NC
V=19
NC
E=5
NC
L=11
232 RD
Violet
Y=22
NC
X=21
NC
W=20
NC
F=6
+485
Blanc
K=10
232 GND
Gris
J=9
NC
H=8
-485
Bleu
G=7
485 GND
& Drain
D=4
NC

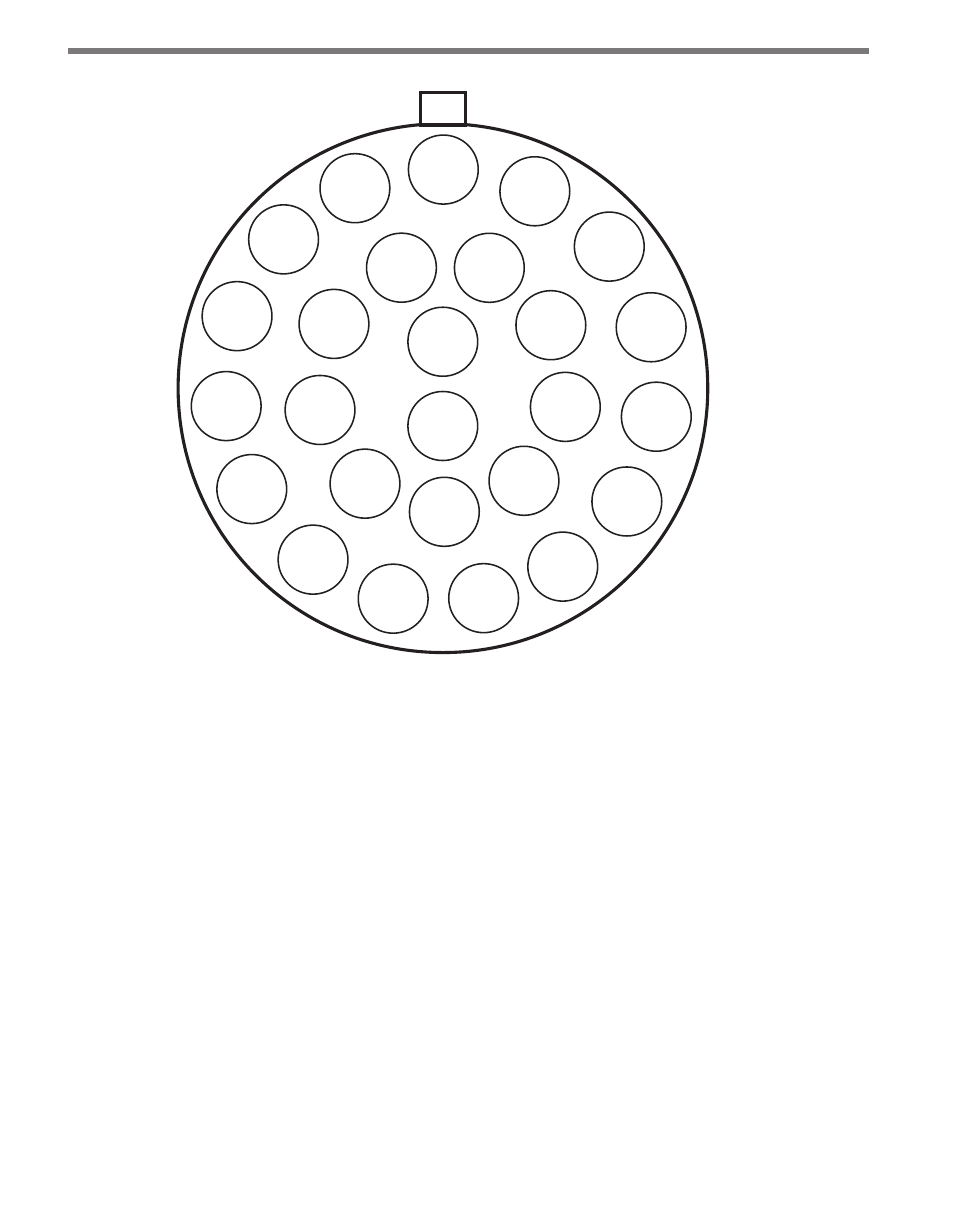

Figure B.1 – Affectation de la prise du connecteur du câble à 9 conducteurs (vue du côté de la
coupelle à souder sur le connecteur)
Le câble à 8 conducteurs est quasiment identique. Voici les différences :
˽
Le conducteur +485 du câble (affecté à la broche F ci-dessus) est rayé blanc et bleu,
alors que le câble à 9 conducteurs est blanc uni.
˽
Il n'y pas de câble de terre gris, donc rien n'est affecté à la broche K.
˽
Au lieu de trois fils de drain, un pour chaque faisceau de fils, le câble à 8 conducteurs a
un seul fil de drain, mais ce fil de drain ne se termine pas sur l'une des broches.
