26 CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR
Mise à
la terre
Noir (Ligne)
Vert (Terre)
Blanc (Neutre)
Rouge (+24 VCC)
Noir (Terre)

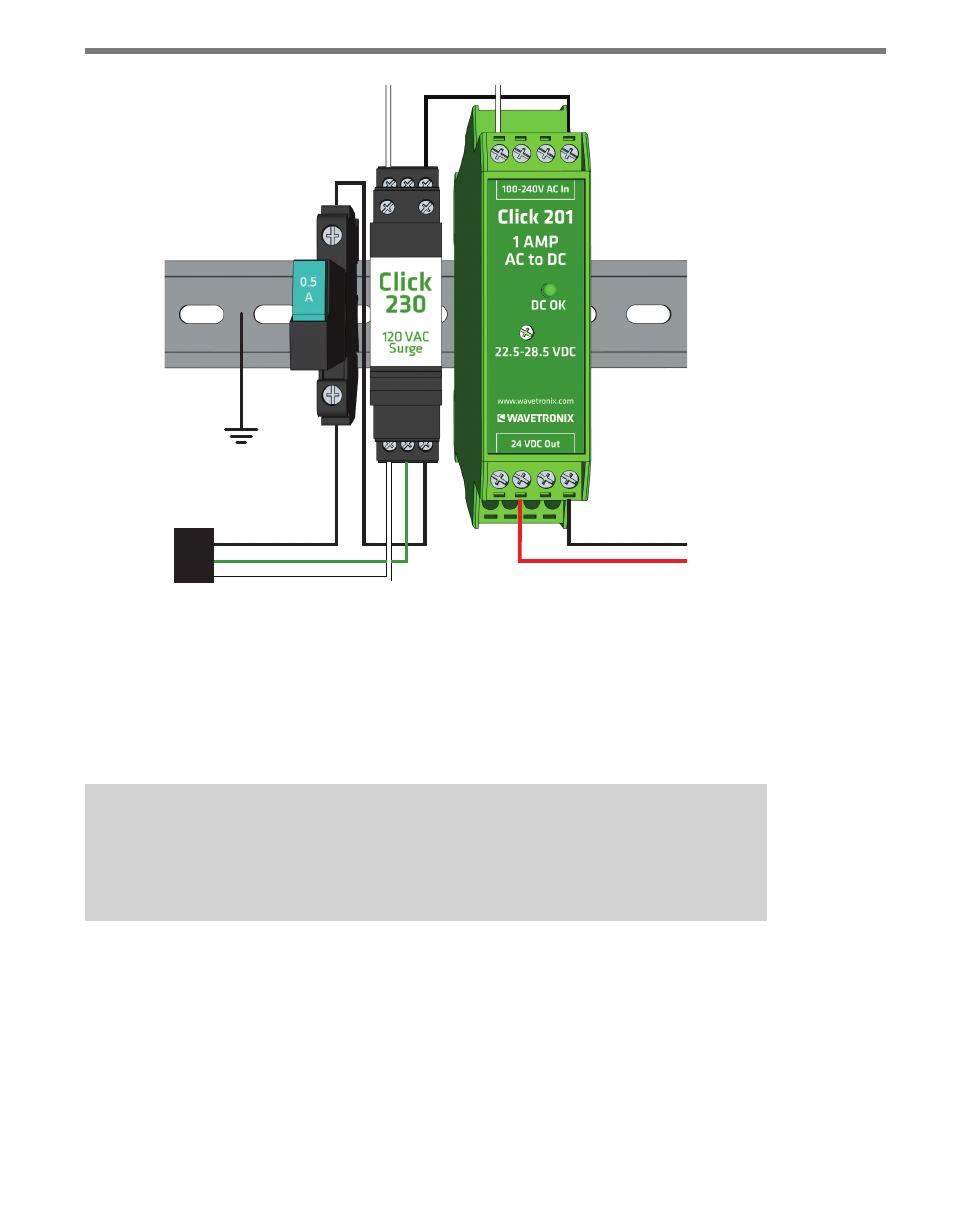

Figure 2.5 – Protection contre les surtensions de CA
Pour ajouter un disjoncteur et commutateur Click 210 (voir le côté gauche de la Figure 2.5) :
1 Montez le Click 210 sur le rail DIN.
2 Connectez le conducteur de ligne (généralement noir) depuis le répartiteur ou le
cordon CA de part et d'autre du module.
3 Sortez le fil de l'autre côté.
Remarque
Pour faciliter le dépannage, il est recommandé de suivre la description des couleurs
de câblage figurant dans ce chapitre.
Câblage du Click 230
L'appareil suivant de l'alimentation électrique est le Click 230, à savoir le parasurtenseur CA
(voir Figure 2.5). Pour l'installer :
1 Montez le Click 230 sur le rail DIN à côté du Click 210.
2 Connectez le conducteur de ligne (noir) du Click 210 à la borne 5 du côté IN du
Click 230.
