CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR 21
Capteur
intelligent

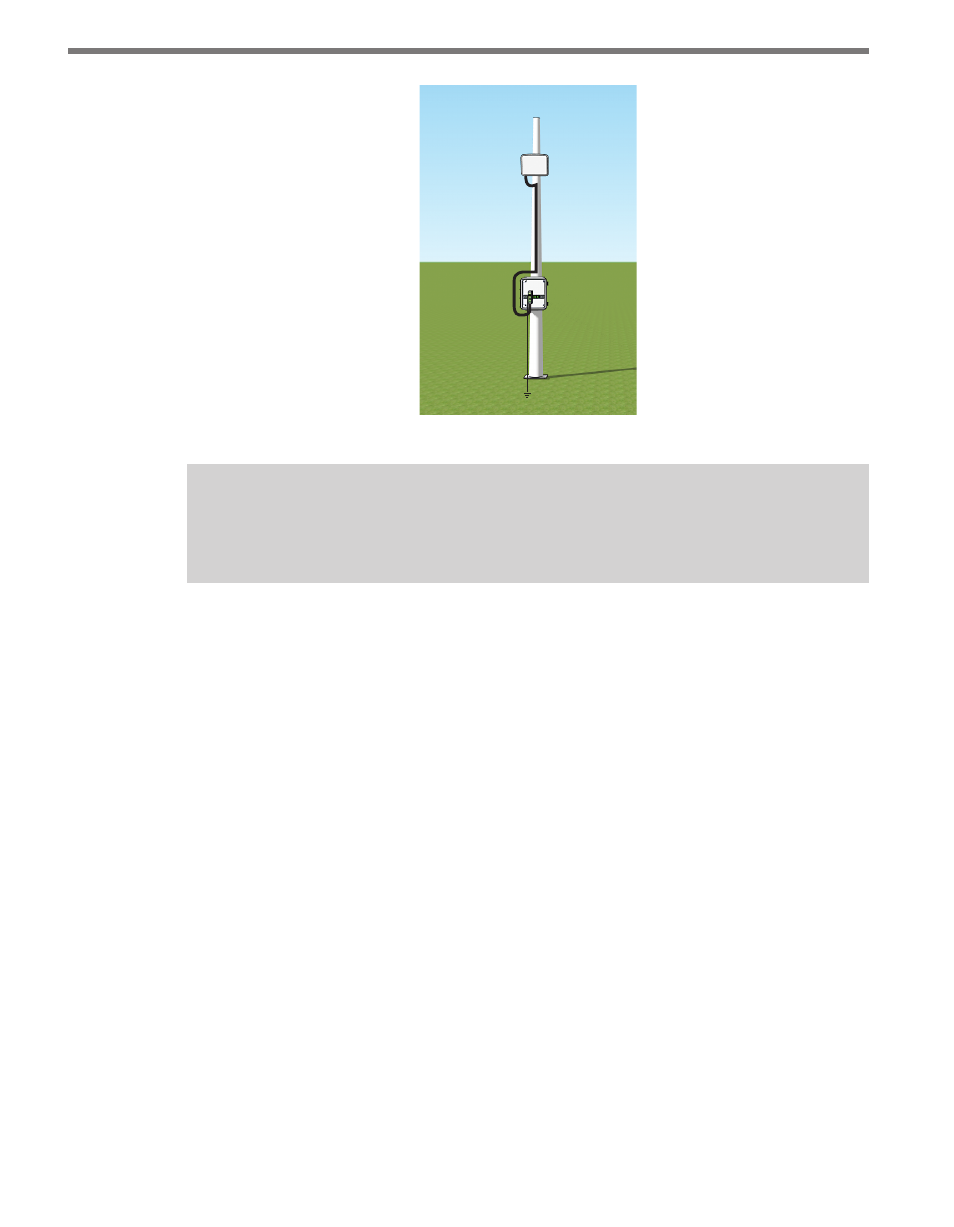

Figure 2.1 – Utilisation d'un seul Click 200
Remarque
Les différents câbles disponibles et leur câblage au Click 200 seront abordés plus loin
dans cette section.
Si vous avez choisi l'option d'installation en deux parties, un câble souterrain sera installé,
raccordant les dispositifs d'alimentation et de communication de l'armoire de trafic principale
au boîtier monté sur poteau et au capteur. En cas d'utilisation d'un câble souterrain, la pratique
la plus sûre, ainsi que la procédure standard de Wavetronix, consiste à utiliser deux Click 200,
placés chacun à chaque extrémité du câble : l'un dans l'armoire de trafic principale et l'autre
dans l'armoire montée sur poteau. Les deux extrémités du câble doivent être raccordées au
côté NON PROTÉGÉ du Click 200. Ceci est important car le câble souterrain sera exposé à
des surtensions provoquées par la foudre tombant sur le sol à proximité.
Si la longueur du câble est inférieure à 182,9 m (600 pieds), vous pouvez utiliser un câble
Wavetronix ; voir l'Annexe D pour plus d'informations sur la longueur des câbles.
1 Installez un Click 200 dans une armoire montée sur le même poteau que le capteur
protégé. Pour l'installer, fixez-le sur le rail DIN.
2 Connectez le câble venant du capteur au côté PROTÉGÉ de ce Click 200. Ce câble doit
être aussi court que possible.
3 Installez un autre Click 200 dans l'armoire de trafic principale. Vos appareils d'alimentation
et de communication seront probablement également dans cette armoire. Assurez-vous
que le Click 200 est connecté à ceux-ci par des fils ou le bus de communication partagé
(la connexion de l'alimentation sera abordée plus loin dans ce chapitre ; pour en savoir
plus sur la manière de se connecter à des appareils de communication, consultez le Guide
d'utilisation des Click 100–400).
4 Connectez le boîtier monté sur poteau et l'armoire de trafic principale en passant un
câble du côté NON PROTÉGÉ du Click 200 dans le boîtier au côté NON PROTÉGÉ du
Click 200 dans l'armoire de trafic principale.
