12
CHAPITRE 1 • Installation du SmartSensor HD
Attention
Soyez très prudent lorsque vous installez un capteur sur ou à proximité d'une chaussée
ouverte à la circulation. Des blessures graves sont possibles lorsque l'installation est
effectuée en utilisant des méthodes non conformes à la politique et aux procédures
locales autorisées. Restez toujours conscient des conditions de circulation et des
procédures de sécurité concernant des emplacements et des installations spécifiques.
Sélection de la hauteur de montage
Après avoir sélectionné un emplacement dans la plage de décalages recommandée
(reportez-vous à l'introduction et à la Figure 1.1), utilisez le Tableau 1.1 pour sélectionner
une hauteur de montage.
Zone de montage
recommandée
1er point
d'intérêt
Angle d'inclinaison
35 pieds
25 pieds
30 pieds
26 pieds

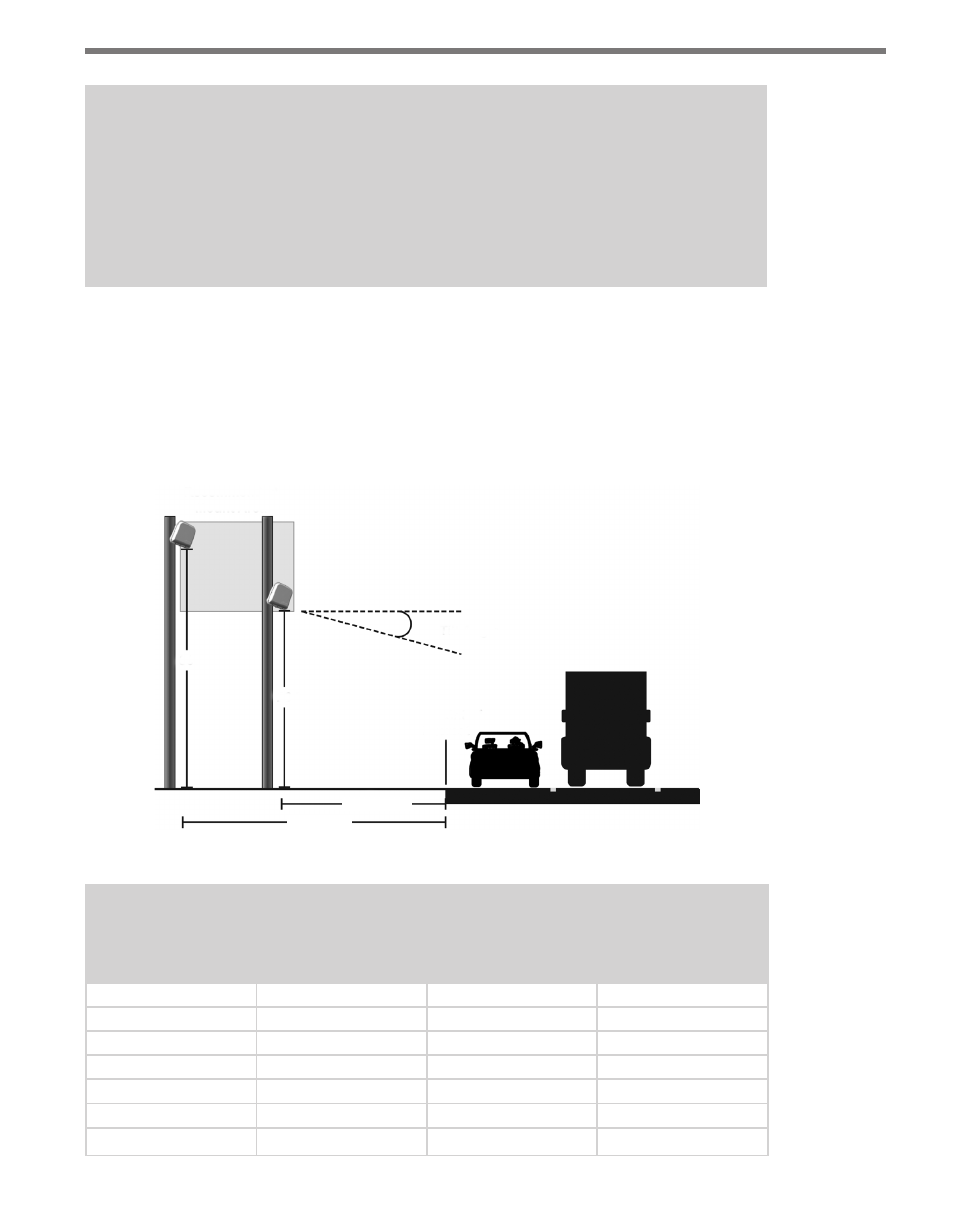

Figure 1.1 – Hauteur de montage recommandée
Décalage par rapport
à la première
voie de détection
(pieds / m)
Hauteur de
montage
recommandée
(pieds / m)
Hauteur de
montage minimale
(pieds / m)
Hauteur de
montage maximale
(pieds / m)
6 / 1,8
12 / 3,7
9 / 2,7
19 / 5,8*
7 / 2,1
12 / 3,7
9 / 2,7
19 / 5,8*
8 / 2,4
12 / 3,7
9 / 2,7
20 / 6,1*
9 / 2,7
12 / 3,7
9 / 2,7
21 / 6,4
10 / 3
12 / 3,7
9 / 2,7
22 / 6,7
11 / 3,4
12 / 3,7
9 / 2,7
23 / 7
12 / 3,7
13 / 4
10 / 3
24 / 7,3
