72
313T
La carte de temporisation 313T a pour fonction de convertir les entraînements à commande manuelle 313S/D en
entraînements 313T/D, en permettant ainsi l’exécution d’opérations de dosage simples.
Le sélecteur de mode unitaire/continu/répétés permet à l’utilisateur de choisir entre le dosage unitaire, le pompage
manuel en continu et la série de dosages répétés.
La présente publication doit être utilisée conjointement au manuel fourni avec la pompe.

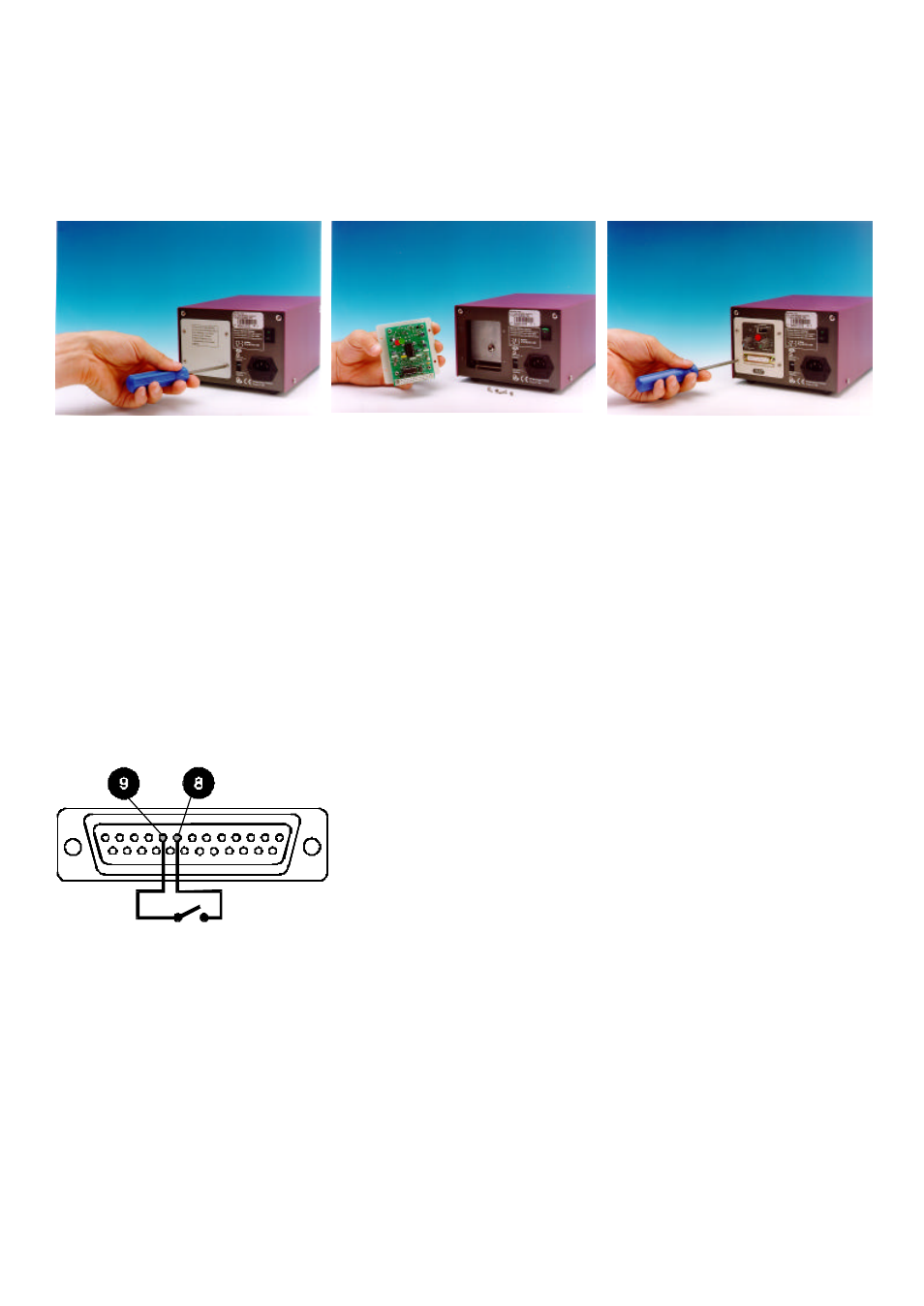

Installation
Dosage
Pour pouvoir commander la pompe comme pompe de dosage, il faut placer le curseur Single/Continuous/Repeat sur
Single ou sur Repeat. Lorsqu’il est placé sur ‘Continuous’, les fonctions de temporisation sont déconnectées et la pompe
fonctionne comme un appareil à vitesse variable et commande manuelle (via son tableau de commande).
La pompe possède un dispositif de freinage dans le sens anti-horaire (opérateur face à la pompe), mais pas dans le sens
horaire. L’opération de dosage est donc plus précise lorsqu’elle est effectuée dans le sens anti-horaire.
Les temps de dosage sont définis au moyen de deux potentiomètres manuels situés sur la carte “T”. Le bouton de
gauche permet de déterminer le temps de fonctionnement de la pompe par dose (entre 0 et 10 secondes) et le bouton de
droite indique l’intervalle de temps entre chaque dose pendant lequel la pompe sera arrêtée (entre 0 et 10 secondes)
Fonctionnement en dose unitaire.
•
Placer le sélecteur sur Single
•
Réglez le potentiomètre “on time” (de dosage) à l’arrière de la pompe à la valeur nécessaire pour obtenir la dose
désirée.
•
Vérifier que la pompe est réglée pour fonctionner dans le sens anti-horaire
•
Le départ de chaque dose peut être donné soit par le bouton Start, à l’arrière de la pompe, soit en envoyant un
contact sec sur les broches 8 et 9 de la prise à 25 broches.
Fonctionnement du dosage en série.
•
Placer le sélecteur sur Repeat.
•
Réglez le potentiomètre “on time” (de dosage) à l’arrière de la pompe à la valeur nécessaire pour obtenir la dose
désirée.
•
Vérifier que la pompe est réglée pour fonctionner dans le sens anti-horaire.
•
Le départ de la série de dosage peut être donné soit par le bouton Start, à l’arrière de la pompe, soit en envoyant un
contact sec sur les broches 8 et 9 de la prise à 25 broches.
Pour arrêter le dosage, effectuez une des opérations suivantes:
•
Placez le sélecteur CW/Standby/CCW sur Standby.
•
Appuyez sur le bouton Start plus longtemps que la période d’arrêt (“off time”).
•
Fermez les contacts des broches 8 et 9 plus longtemps que la période d’arrêt (“off time”).
A des fins de contrôles, il existe une sortie tachymétrique sans “buffer” sur la prise: 10, 0V signifiant l’arrêt et +5V la
marche en mode dosage. Pour les applications avec des instruments externes, elle doit être ‘buffée’.
