Watson-Marlow 313F - Manuel (Page 10)

75
Débits
Les débits des modèles 313F, 313S et 313U ont été obtenus avec un tuyau en silicone et une tête de pompe tournant
dans le sens horaire à 100 tr/min, de l'eau de pompage à 20°C et des pressions d'aspiration et de refoulement nulles
(sauf spécification contraire). Pour des applications critiques, déterminer les débits dans les conditions de
fonctionnement.

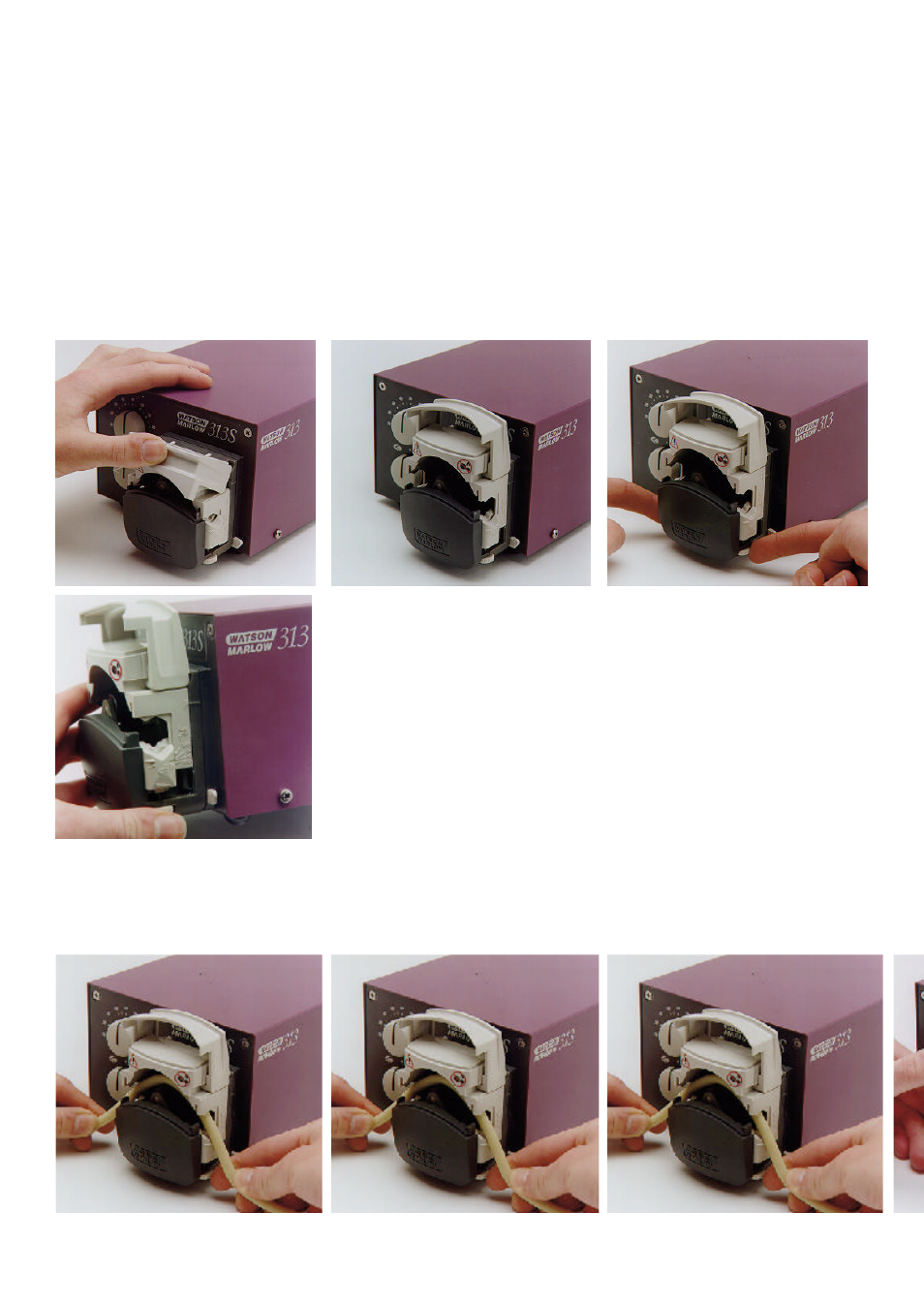

Chargement des tuyaux
•
Mettre la pompe hors tension avant de charger les tuyaux.
•
Soulever complètement le capot "basculant".
•
Régler le serrage des tuyaux de la tête de pompe: Le capot étant ouvert, régler à la taille de tuyau requise au moyen
des graduations situées de chaque côté de la tête de pompe.
•
Dans certains cas ( lorsque le tube est diminué par la nature du produit pompé ou par une grande hauteur d'aspiration
) les systèmes de serrage de tube peuvent avoir besoin d'être positionnés pour un tube de diamètre inférieur afind de
le maintenir efficacement ."
•
Sélectionner la longueur et le diamètre interne requis pour le tuyau en s'assurant que le tuyau est suffisamment long
pour couvrir la distance entre la source et le refoulement ainsi que la courbe du circuit.
•
Adapter le tuyau sur le rotor de la tête de pompe et baisser capot. S'assurer que le tuyau est correctement adapté
entre les rouleaux et la glissière du stator et que le tuyau n'est pas pincé par le système de serrage. Le tuyau doit
reposer naturellement contre la glissière du stator et ne doit être ni torsadé ni étiré.
