69
en fonction du type de signal de commande utilisé. Vérifier que l’interrupteur secteur sur le panneau postérieur est hors
circuit. Le signal de traitement doit être connecté à la fiche en D à 25 broches fournie, que l'on doit introduire dans le
connecteur en D à 25 broches du panneau arrière.
La pompe est commandée par un signal de traitement analogique compris entre 0 et 10 V ou 4 et 20 mA. La pompe
fournit un débit progressif pour un signal de commande progressif (réponse non inversée ).

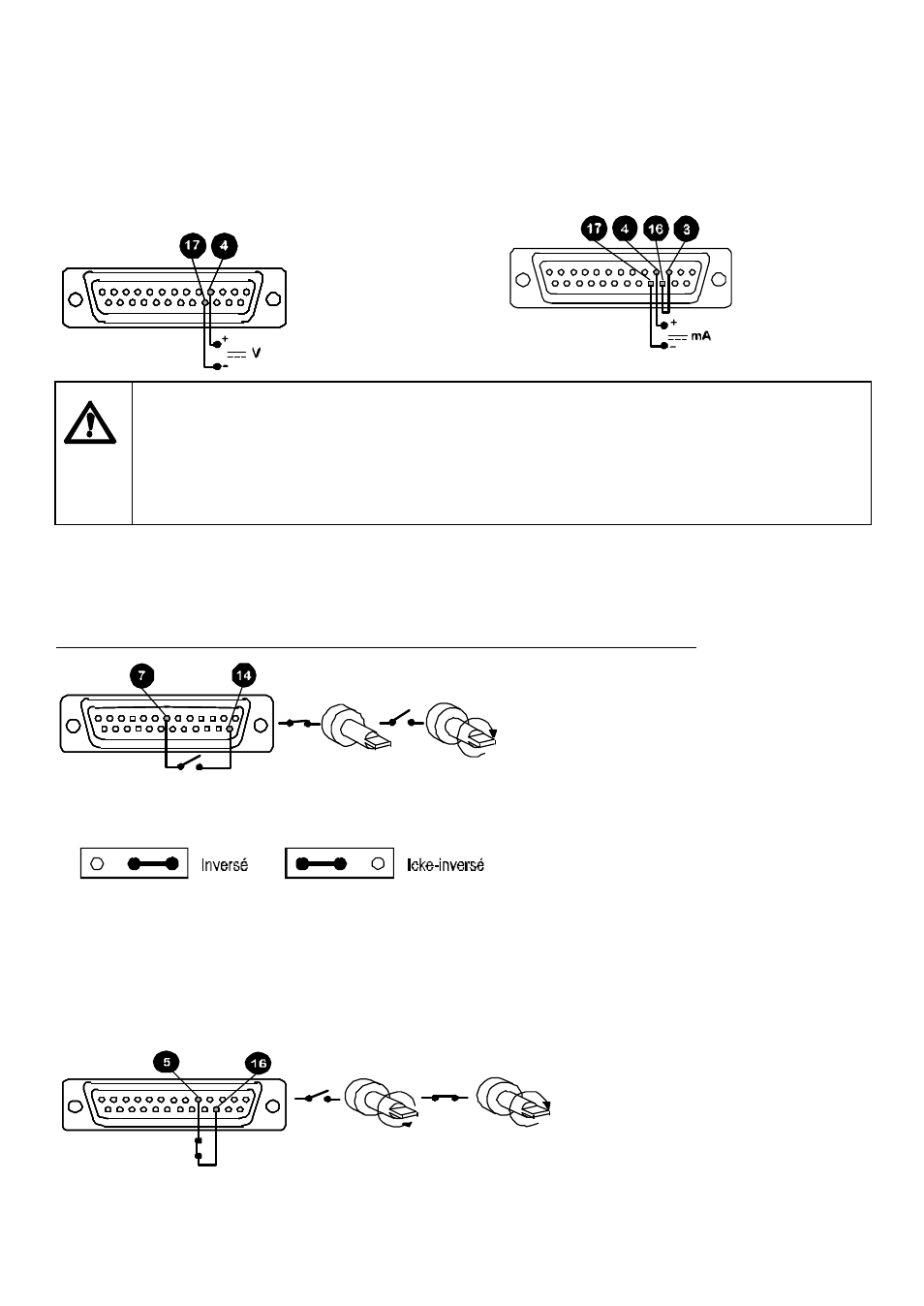

Signal de tension
(Impédance d'entrée 220 kohm) Tension maximale du signal: 10
V.
Signal de courant
(Impédance d'entrée 250 ohm)
La tension d'alimentation ne doit jamais être appliquée entre les fiches de la prise à 25 fiches. Une
tension maximum de 10 V peut être appliquée entre les fiches 4 et 17. Les autres fiches ne doivent en
aucun cas être soumises à une tension quelconque. Le non-respect de ces deux consignes pourrait
entrainer des dommages irréversibles pour la pompe qui ne seraient pas couverts par la garantie. La
prise d'alimentation secteur ne doit pas servir d'interrupteur de commande marche/arrêt de façon
trop répétitive. Ceci doit se faire à l’aide d’une commande externe automatique Marche/Arrêt . Lors
du choix du mode de commande avec le commutateur V M I, vérifier à l'aide de l'interrupteur
secteur situé sur le panneau arrière que le moteur n'est pas alimenté.
Commande à distance
Arrêt/Marche
Branchez un interrupteur entre les broches 7 et 14 de la prise à 25 broches. Fermez le contact pour arrêtez la pompe,
ouvrez le contact pour la mettre en marche. Par défaut, la pompe fonctionnera en l’absence d’interrupteur. Un signal
arrêt/démarrage à distance commande la pompe lorsqu'elle fonctionne en mode manuel.
Un signal d'entrée logique compatible TTL (faible 0 V, fort 5 V) peut être connecté à la broche 7.
Pour inverser la réponse à l'entrée du signal, déplacer la liaison de l'inverseur de signal d'arrêt à distance LK2 (voir la
carte de mise à niveau 313 "U", élément 4, LK2) sur les positions des broches inversées sur le bloc de liaison de
l'inverseur de signaux.
Remarque: lorsque la pompe fonctionne dans un sens ou dans l’autre et est arrêtée a distance, elle s’arrête en ‘roue
libre’. Vérifier que lorsque vous modifiez le mode de commande de l’entraînement, vous mettez l’entraînement hors circuit
au moyen de l’interrupteur secteur sur le panneau postérieur.
Sens de rotation
La commande à distance ne fonctionne que lorsque le commutateur de direction du panneau avant est réglé dans le
sens antihoraire. Connecter la commande entre les broches 5 et 16. Ouvrir l'interrupteur pour une rotation dans le sens
anti-horaire, le fermer pour une rotation dans le sens horaire. En l'absence de connexion, la pompe tourner par défaut
dans le sens anti-horaire.
