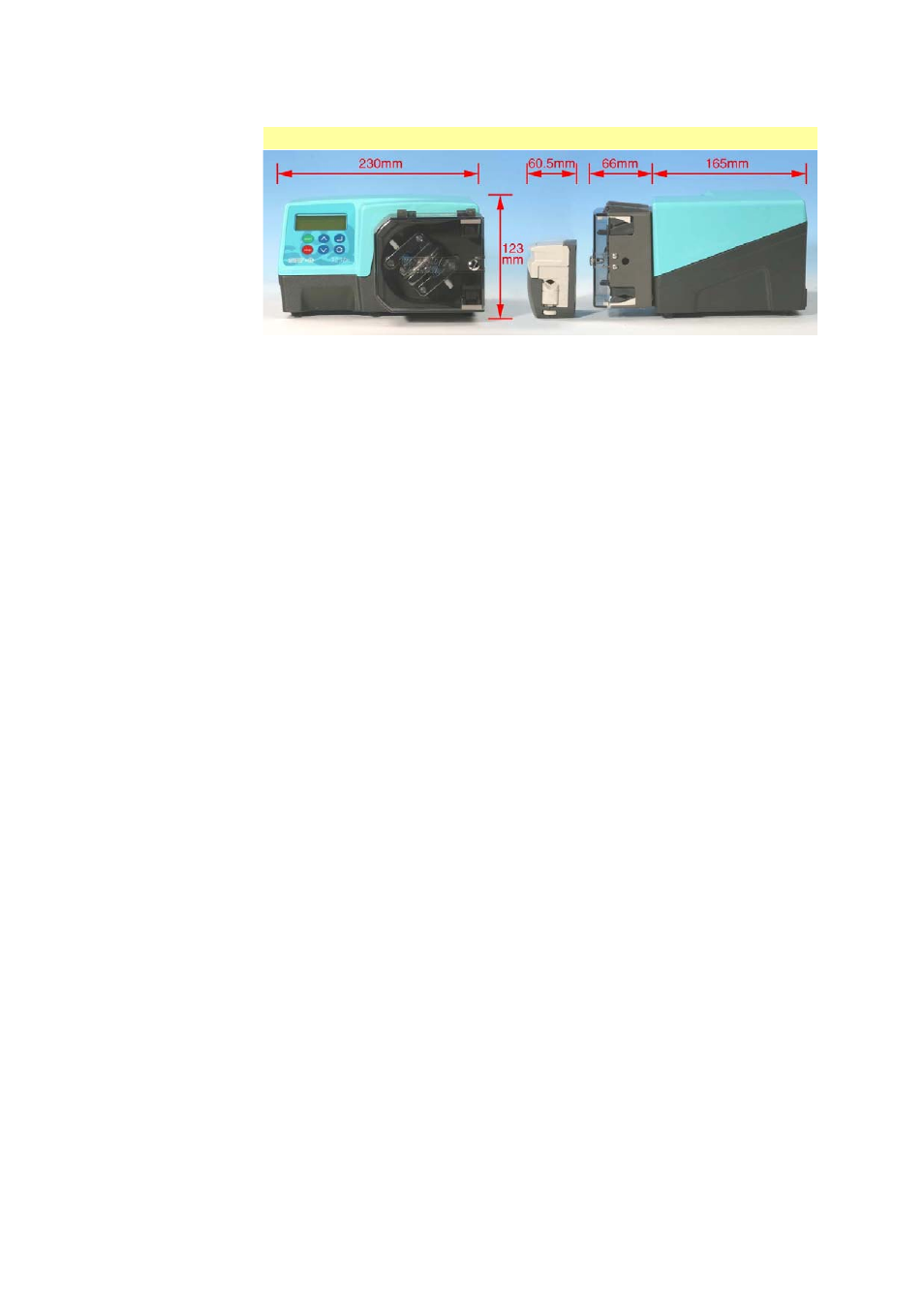

8.1 Cotes
9 Procédure d'installation de la pompe
9.1 Recommandations générales
Une ingénierie d'installation appropriée prolonge la durée de vie du tube. Placez la pompe sur
une surface dure, plane et horizontale sans vibrations excessives pour assurer une lubrification
appropriée de la boîte d'engrenage. Veillez à assurer la libre circulation de l'air autour de la
pompe pour permettre la dissipation de chaleur. Veillez à ce que la température ambiante
autour de la pompe ne dépasse pas 40° C.
La touche STOP du clavier permet d'arrêter la pompe à tout moment. Il est cependant
recommandé d'installer un bouton d'arrêt d'urgence local sur le circuit d'alimentation de
secteur de la pompe.
N'empilez pas plus de trois pompes les unes sur les autres. Lorsque les pompes sont empilées,
veillez à ce que la température ambiante autour de la pile ne dépasse pas 40 °C.
La pompe peut être configurée pour rotation dans le sens horaire ou anti-horaire, selon le
besoin. Notez cependant que la durée de vie du tube, dans le cas d'une tête de pompe 501RL,
sera prolongée si le rotor tourne dans le sens horaire ; et la performance contre la pression
maximisée si le rotor tourne dans le sens anti-horaire.
Les pompes péristaltiques sont à amorçage automatique et étanchéité automatique contre le
reflux. Aucune vanne n'est requise dans les conduites d'aspiration ou de refoulement. Les
vannes du flux de traitement doivent être ouvertes avant la mise en marche de la pompe. Il
est recommandé aux utilisateurs de poser un dispositif de surpression entre la pompe et toute
vanne installée du côté refoulement pour protéger la pompe contre les dommages causés par
une activation intempestive avec la vanne de refoulement fermée.
9.2 Choses à faire et à ne pas faire
N'installez pas la pompe dans un endroit confiné sans flux d'air adéquat autour de la pompe.
Raccourcissez au maximum les tuyaux d'aspiration et de refoulement qui ne doivent
toutefois pas être plus courts qu'un mètre et veillez à éviter les coudes dans toute la mesure
du possible. Utilisez des coudes de gros diamètre : au moins quatre fois le diamètre du tube.
Vérifiez que la tuyauterie de connexion et les fixations sont de type approprié pour
accommoder la pression prévue dans les conduites. Evitez les réducteurs et les tubes de
diamètre inférieur à celui de la section de tête de pompe, surtout dans les tuyaux côté
aspiration. Les vannes de la tuyauterie (généralement non requises pour une pompe
péristaltique à amorçage automatique) ne doivent pas réduire le flux. Toutes les vannes de la
tuyauterie doivent être ouvertes lorsque la pompe est en service.
Utilisez des tuyaux d'aspiration et de refoulement de diamètre égal ou supérieur à celui du
tube de la tête de pompe. Lors du pompage de fluides visqueux, utilisez des tuyaux d'un
diamètre plusieurs fois supérieur à celui du tube de la pompe.
Veillez à ce que, sur les grandes longueurs de tube, au moins un mètre de tube flexible soit
connecté aux orifices d'aspiration et de refoulement de la tête de pompe pour minimiser les
pertes par impulsions et les pulsations de la tuyauterie. Cette mesure est particulièrement
importante pour les fluides visqueux et lors de la connexion à une tuyauterie rigide.
Placez la pompe si possible au niveau ou juste en dessous du niveau du fluide à pomper. Cela
permettra à l'orifice d'aspiration d'être baigné par le fluide et augmentera l'efficacité de la
