25 Tête de pompe 501RL
Les têtes de pompe 501RL et 501RL2 conviennent aux tuyaux de diamètre interne allant
jusqu'à 8,0 mm. A la fabrication, la tête 501RL est paramétrée pour l'utilisation avec un tube
de paroi 1,6 mm et la 501RL2, pour un tube de paroi 2,4 mm.
Les rouleaux à ressort permettent d'accroître la durée de vie des tubes. La tête de pompe peut
fonctionner dans le sens horaire, pour une durée de vie optimale du tube, ou dans le sens
anti-horaire, pour des pressions plus élevées. Le dispositif de protection doit être verrouillé
lorsque la pompe est en marche.
25.1 Installation des systèmes 501RL et 501RL2
Le rotor et le stator peuvent être démontés de la pompe pour le nettoyage ou pour
repositionner le stator sur la pompe, dans l'une des trois positions.
Le rotor se fixe sur l'arbre du mécanisme d'entraînement à l'aide d'une bague fendue. Pour
retirer le rotor, maintenez-le fermement et retirez la vis centrale de serrage du rotor.
Retirez le rotor de l'arbre du mécanisme, en laissant la bague fendue sur l'arbre. Si la bague
adhère au rotor, il est possible de la dégager en réinsérant partiellement la vis de serrage du
rotor et en tapant doucement dessus. Vérifiez que la dent dans la bague s'engage à nouveau
correctement sur l'arbre du mécanisme lors du remontage.

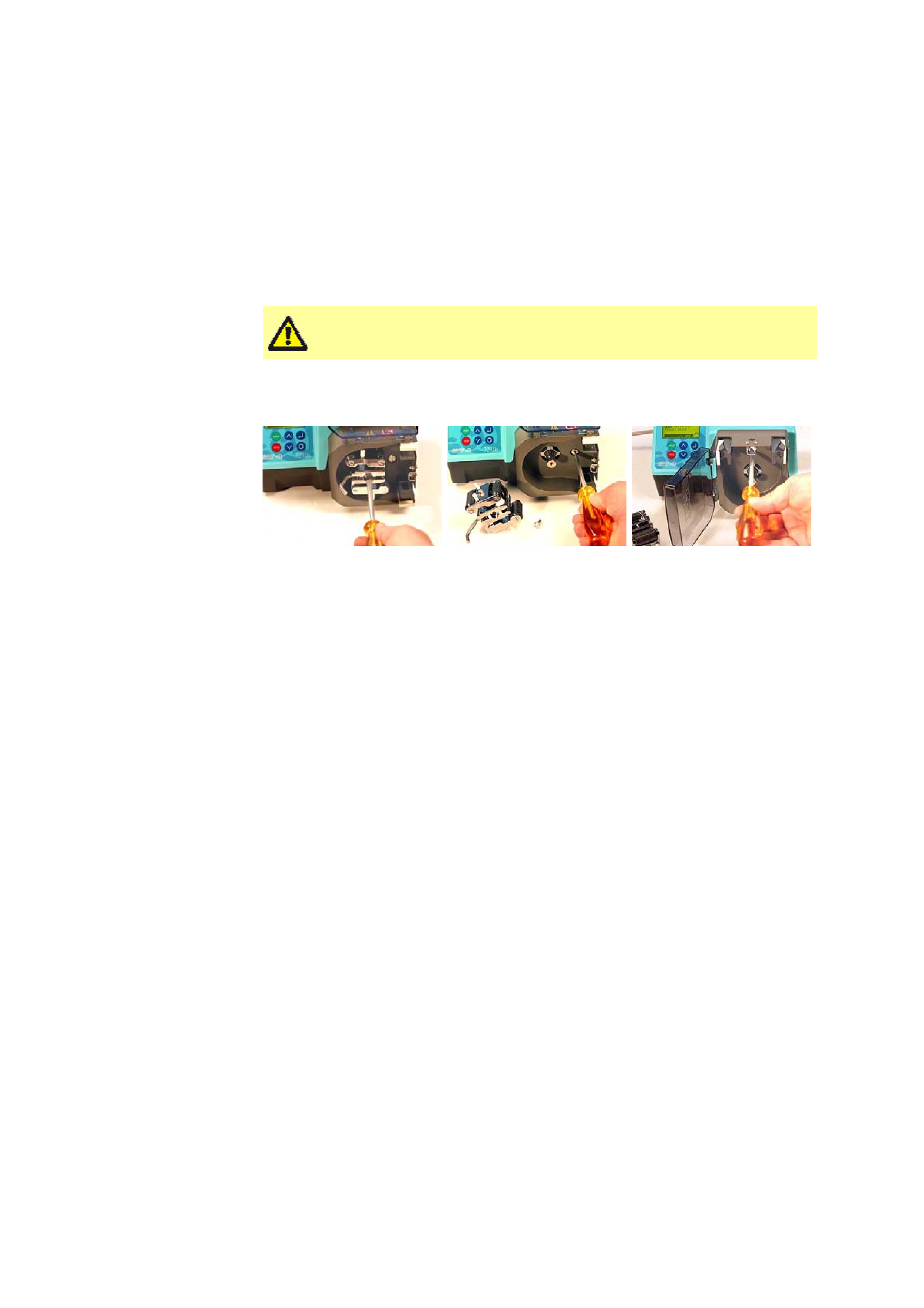

Le stator 501RL ou 501RL2 est maintenu en place par une vis de maintien. Le stator peut
s'adapter sur le mécanisme d'entraînement dans trois orientations. Pour modifier l'orientation,
retirez la vis de maintien du stator. Alignez le stator et replacez sa vis de maintien. Replacez le
rotor. Serrez la vis du rotor pour obtenir un couple de 3 Nm.
Toujours isoler la pompe du secteur avant d'ouvrir le dispositif de
protection et d'effectuer le positionnement, la dépose ou la maintenance
de la pompe.
