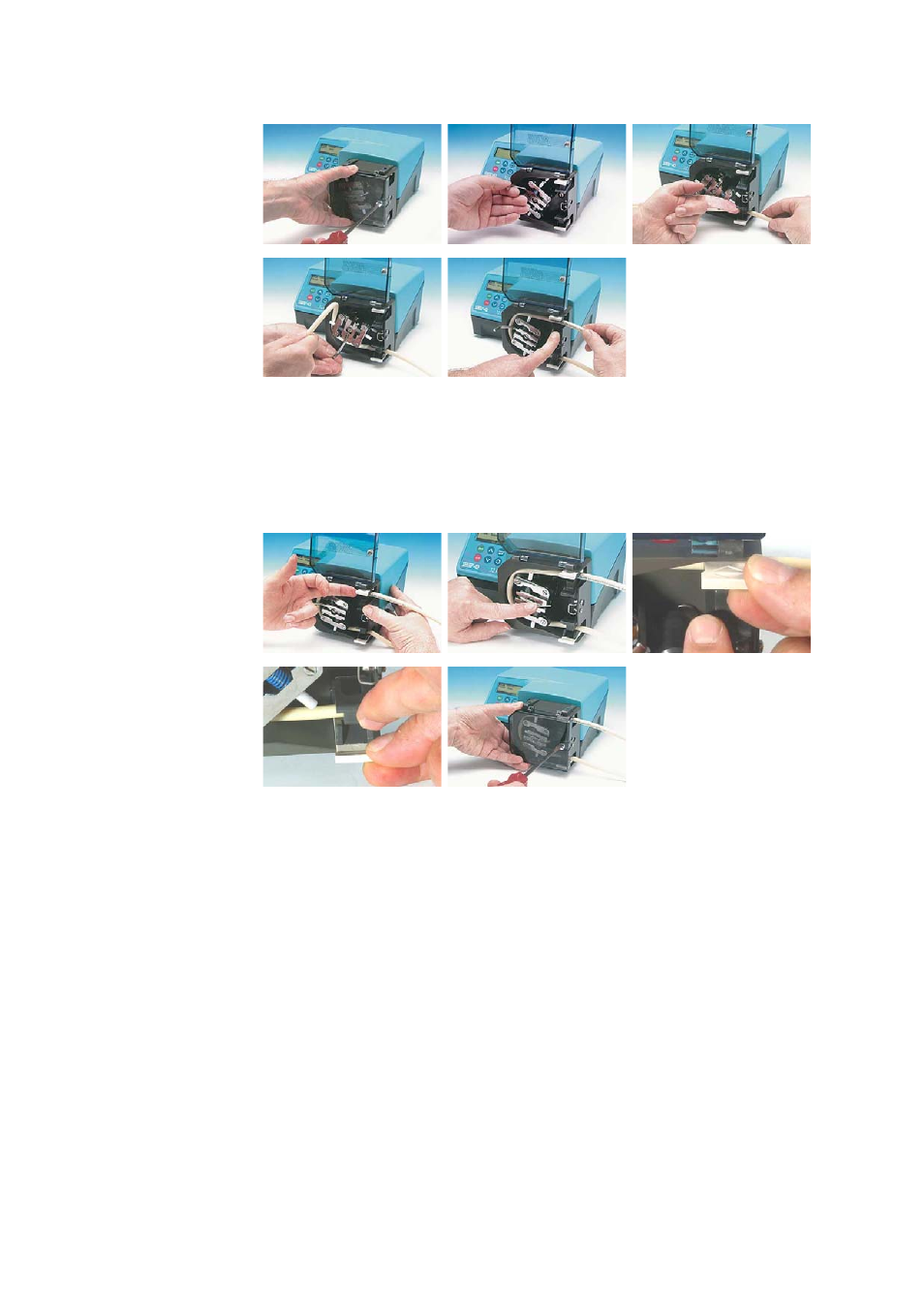

25.2 Installation du tube 501RL et 501RL2

Mettez la pompe hors tension. Déverrouillez ou ouvrez le dispositif de protection de tête de
pompe.

Sélectionnez une longueur de tube d'au moins 240 mm. Fixez une extrémité du tube dans
une pince de maintien.

Le rotor est muni de rouleaux de guidage du tube qui placent le tube dans la tête de la
pompe lors de l'installation. Tournez lentement le rotor jusqu'à ce que les guides soient en
contact avec le tube. Continuez à tourner le rotor, en alimentant le tube entre les guides.

Une fois que le tube a fait le tour du stator de la pompe, fixez l'autre extrémité du tube
dans l'autre pince de maintien.

Vérifiez que le tube est bien positionné dans le stator afin de garantir une bonne durée de
vie du tube. Relâchez les pinces de maintien et ajustez le tube s'il est trop lâche, tordu ou
trop tendu.

Les pinces de maintien sont ajustables à des tubes de différents diamètres en poussant, ou
en tirant les griffes à l'intérieur des pinces de maintien. Réglez les pinces de maintien de
manière à appliquer au tube la pression minimale nécessaire pour le tenir en place.
 Redémarrez la pompe. Une fois que la pompe fonctionne, relâchez le dispositif de serrage
situé en aval quelques instants, pour que le tube trouve sa longueur naturelle. Ne pas
approcher la main du rotor quand il fonctionne. Fermez et verrouillez le dispositif de
protection une fois le tube ajusté.
