9

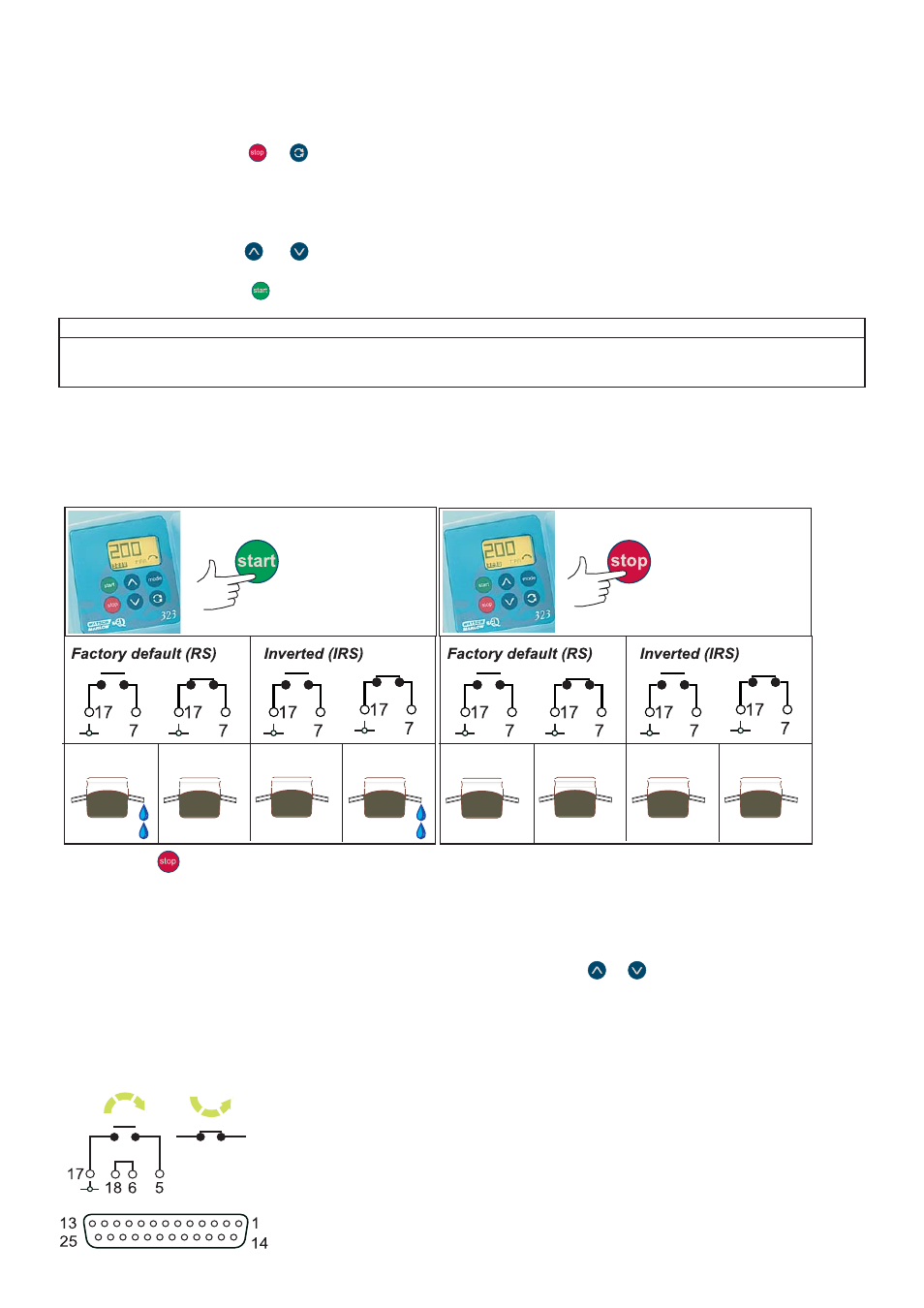

Pour inverser l’action arrêt/démarrage du commutateur ou du signal compatible TTL:
• Couper l’alimentation électrique à l’aide l’interrupteur situé à l’arrière de la pompe.
• Maintenir les touches et enfoncées. Rétablir l’alimentation électrique à l’aide du commutateur.
• L’écran affiche le paramétrage actuel du signal: RS pour la réponse par défaut définie en usine ou IRS pour la
réponse inverse.
• Appuyer sur la flèche ou pour inverser le paramétrage actuel.
• Appuyer sur la touche pour définir la réponse du signal et revenir au fonctionnement manuel.
Réponse du signal Commutateur Signaux compatibles TTL
Par défaut (RS) Ouvert = démarrer pompe 5 V max = démarrer pompe
Inversé (IRS) Ouvert = arrêter pompe 5 V max = arrêter pompe
Fonctionnement manuel avec marche/arrêt par un interrupteur à distance
Si l’on inverse la réponse de l’interrupteur à distance Stop/Start il faut fiare un pont entre les bornes 7 et 17
pour pouvoir démarrer la pompe par le clavier. Ce schéma indique les effets croisés du clavier et de
l’interrupteur à distance.
Si la touche est actionnée la commutateur à distance marche/arrêt sera sans effet.
Sens de rotation
Connecter le commutateur de sens de rotation à distance entre les broches 5 et 17. Relier également les broches 6
et 18 pour permettre le contrôle du sens de rotation à distance. Les flèches
et de la pompe sont désactivées.
Ouvrir le contact pour une rotation dans le sens horaire et fermer le contact pour une rotation dans le sens anti-
horaire. En l’absence de connexion, la pompe adopte par défaut une rotation dans le sens des aiguilles d’une
montre. Sinon, un signal logique compatible TTL peut être appliqué à la broche 5. (Terre sur la broche 17). Maximum
(5 V) pour une rotation dans le sens horaire. Minimum (0 V) pour une rotation dans le sens anti-horaire.
Il n’est pas possible d’inverser la réponse au signal de commande à distance
du sens de rotation.
