15
I n s t a l l a t i o n I n s t a l l a t i o n I n s t a l l a t i o n I n s t a l l a t i o n I n s t a l l a t i o n

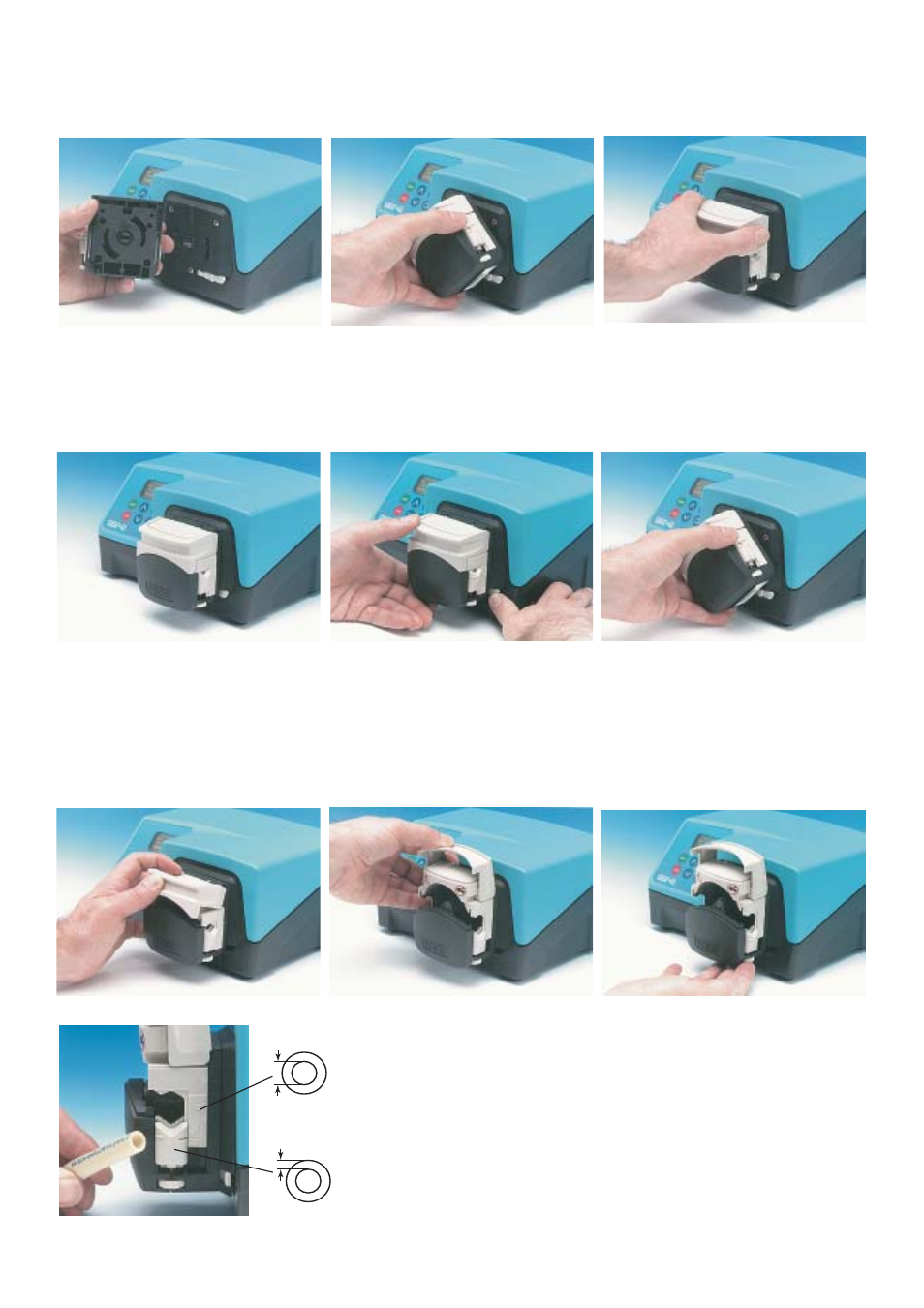

Les moteurs 323 nécessitent une plaque pour la fixation d’une tête de pompe 313 ou 314.
Placer la fente de l’extrémité de l’arbre de la pompe sur l’arbre d’entraînement du module moteur. Pousser
la tête de pompe jusqu’à ce que la baïonnette s’engage dans la plaque de fixation. Tourner la tête de
pompe sens horaire jusqu’à ce qu’elle se bloque en position verticale.
Demontage Demontage Demontage Demontage Demontage
Tirer le levier de verrouillage et tourner la tête de pompe dans le sens inverse des aiguilles d’une montre
jusqu’à ce qu’elle sorte de la plaque de fixation.
Installation du tube Installation du tube Installation du tube Installation du tube Installation du tube
Eteindre la pompe avant d’installer le tube. Soulever le stator couvercle coulissant vers le haut jusqu’à ce
qu’il soit complètement ouvert.
Régler le dispositif de serrage en fonction de la taille du tube. Le
stator doit être totalement ouvert. Régler les deux côtés de la tête
de pompe.
Si le tube est sale ou si la puissance d’aspiration est élevée, les
pinces doivent être réglées pour un diamètre de tube inférieur
afin de serrer davantage le tube.
