Signaux analogiques et contrôle à distance
Signaux analogiques et contrôle à distance
Signaux analogiques et contrôle à distance
Signaux analogiques et contrôle à distance
Signaux analogiques et contrôle à distance
Le démarrage et le sens de rotation de la pompe peuvent être contrôlés à distance à l’aide de commutateurs, et la
vitesse à l’aide de signaux analogiques, raccordés au connecteur D à 25 broches situé à l’arrière de la pompe.
L’interface analogique accepte des signaux 0-10 V cc ou 4-20 mA.
Pour sélectionner le fonctionnement analogique, appuyer sur la touche
jusqu’à ce que les lettres “ana” s’affichent
à l’écran. L’icône AUTO apparaît.
La vitesse de la pompe croît lorsque le signal analogique augmente. La pompe s’arrête à 0 V ou 4 mA. Cette
interface est préréglée en usine et ne peut pas être modifiée. Si le signal analogique est trop élevé, la pompe
affiche le message d’erreur “E21” (signal trop élevé).
Les commutateurs à distance de démarrage/arrêt et de sens de rotation fonctionnent en mode de contrôle manuel
ou analogique. En revanche, les signaux analogiques fonctionnent uniquement en mode de contrôle analogique.
Reglage de la vitesse

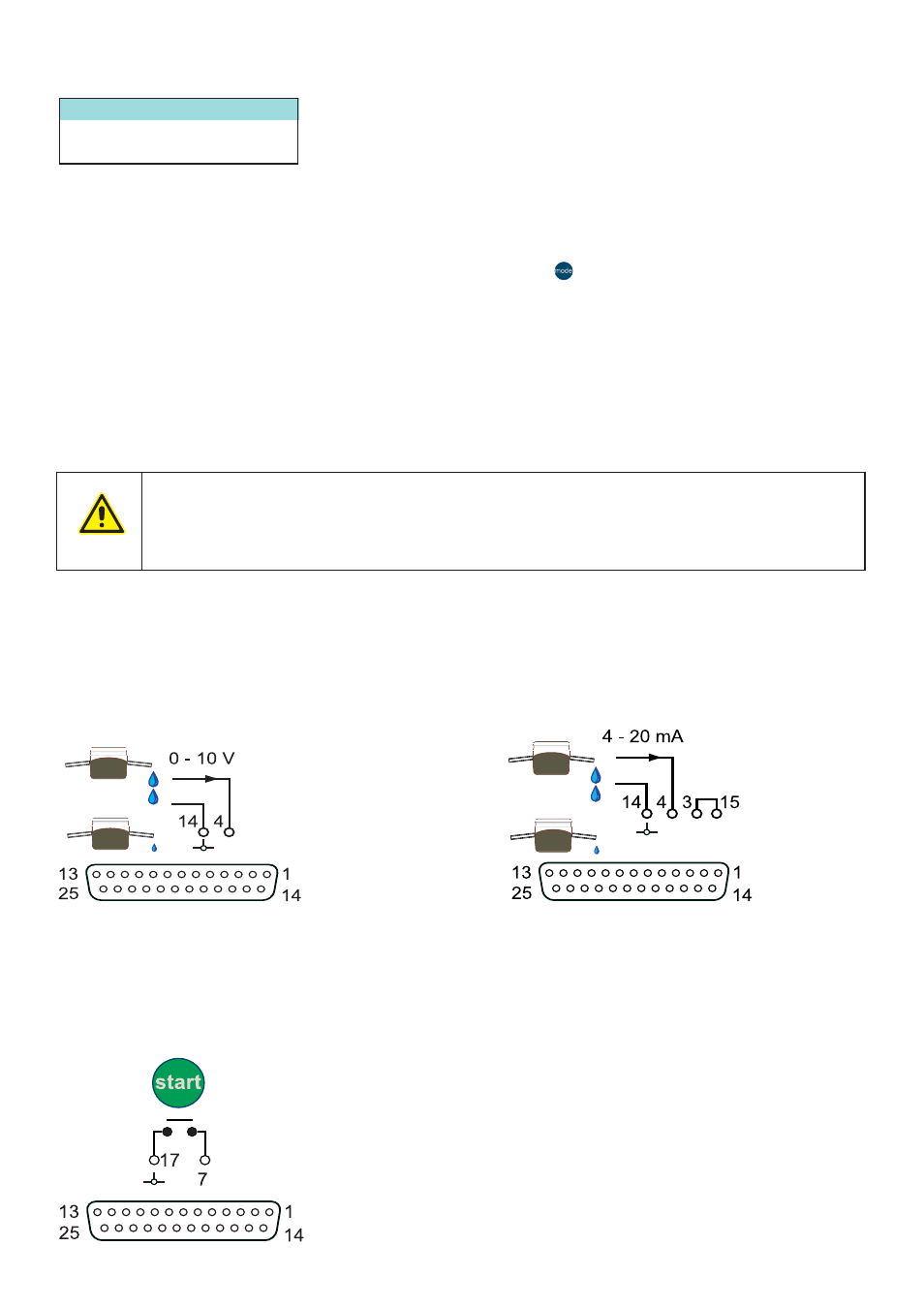

Signal de tension analogique, broches 4 et 14
Impédance d’entrée 200 kohms
Signal de tension maximale 10 V
Arrêt/Démarrage
Un commutateur arrêt/démarrage à distance peut être connecté entre les broches 7 et 17 de la prise à 25 broches.
Sinon, un signal logique compatible TTL peut être appliqué à la broche 7. (Minimum 0 V Maximum 5 V. Terre sur la
broche 17). Ceci est disponible en fonctionnement manuel et analogique.
Signal d’intensité analogique, broches 4 et 14,
liaisons 3 et 15
Impédance d’entrée 250 ohms
Signal d’intensité maximale 20 mA
Il ne faut jamais appliquer la tension secteur à la prise D à 25 broches. Appliquer les
signaux appropriés aux broches indiquées ci-dessous. Limiter les signaux aux valeurs
maximales indiquées. N’appliquer aucune tension aux autres broches. Sinon, des
détériorations irréversibles non couvertes par la garantie risquent de se produire.
