20
Têtes de pompe microcassette 314MC et 318MC Têtes de pompe microcassette 314MC et 318MC Têtes de pompe microcassette 314MC et 318MC Têtes de pompe microcassette 314MC et 318MC Têtes de pompe microcassette 314MC et 318MC
Chaque tête de pompe comporte cinq canaux de pompage et le tube manifold er maintenu dans des
cassettes amovibles. La tête de pompe 314MC est munie de quatre rouleaux et est conçue pour fournir les
débits maximums. La tête de pompe 318MC est munie de huit rouleaux pour une plus grande précision de
pompage avec moins de pulsation dans le flux.
Chaque cassette est compatible avec n’importe laquelle des 19 tailles de tube disponibles. Des cassettes
adjacentes peuvent contenir des tubes de type ou de taille différents.
Il est facile d’adapter un nouveau tube dans la cassette. La cassette s’insère rapidement en actionnant une
came à levier qui règle également la pression des rouleaux sur le tube.
Des têtes de pompe d’extension peuvent être ajoutées, avec un maximum de 10 canaux. Toutes les têtes
de pompe sont montées sur baïonnette pour faciliter le nettoyage et l’installation.
Choix du tube
La liste de compatibilité chimique publiée dans le catalogue et sur le site Web Watson-Marlow est fournie
à titre indicatif. En cas de doute, demander des échantillons du tube pour procéder à des tests d’immersion.

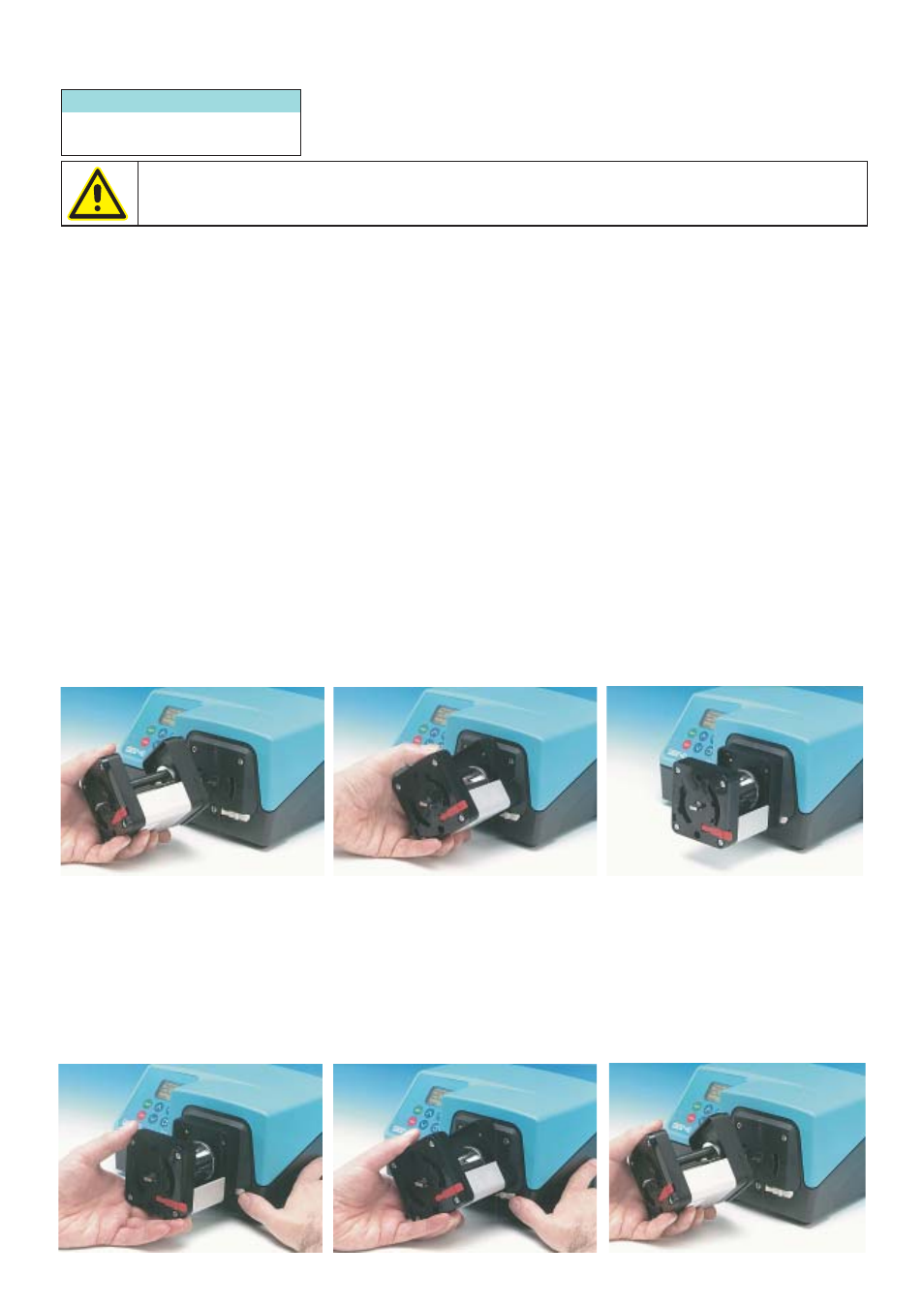

Installation Installation Installation Installation Installation
Les moteurs 323 nécessitent une plaque pour la fixation d’une tête de pompe 314MC ou 318MC.
Placer la fente de l’extrémité de l’arbre de la pompe sur l’arbre d’entraînement du module moteur. Pousser
la tête de pompe jusqu’à ce que la baïonnette s’engage dans la plaque de fixation. Tourner la tête de
pompe jusqu’à ce qu’elle se bloque en position verticale.
Démontage Démontage Démontage Démontage Démontage
Tirer le levier de verrouillage et tourner la tête de pompe dans le sens inverse des aiguilles d’une montre
jusqu’à ce qu’elle sorte de la plaque de fixation.
323S 323U 323Du
400 400 400
Les têtes de pompe 314MC et 318MC ne doivent pas fonctionner à une vitesse supérieure
à 110 tr/mn.
